O ARCHICAD permite a importação num só passo de dados BIM que tenham sido previamente definidos num ficheiro ARCHICAD externo (formato PLN, PLA ou TPL). Com esta função, importa o seguinte Conteúdo BIM para o seu projecto ARCHICAD:
•Um Sistema de Classificação
•Quaisquer Propriedades que pertençam a esse Sistema de Classificação
•As predefinições de "Mapeamento" do Tradutor IFC relacionadas com esse Sistema de Classificação:
–Mapeamento Tipo Importação IFC
–Mapeamento Tipo Exportação IFC
–Mapeamento de Propriedades para Exportação IFC
–Mapeamento de Propriedade para Importação IFC
Importar Conteúdo BIM do Ficheiro ARCHICAD
Use o comando Importar Conteúdo BIM para procurar qualquer ficheiro ARCHICAD que tenha preparado ou descarregado e que contenha o Sistema de Classificação necessário e outras definições.
1.Vá para Ficheiro > Interoperabilidade > Classificações e Propriedades > Importar Conteúdo BIM.
2.No diálogo Agrupar dados BIM, procure qualquer ficheiro ARCHICAD (formato PLN, PLA ou TPL) que contenha as definições de Classificação/Propriedade/Mapeamento do Tradutor IFC de que precisa.
3.Clique em Abrir para importar estes dados.
Ver também Condições para Descarregar ou Importando Conteúdo BIM, a seguir.
Descarregar Ficheiro de Dados BIM da Página Web
Com este comando, procura e descarrega um ficheiro ARCHICAD pré-configurado.
Estes ficheiros, previamente definidos para vários padrões internacionais, estão disponíveis na página Web da GRAPHISOFT: https://www.graphisoft.com/downloads/archicad/BIM_Data.html
1.Vá para Ficheiro > Interoperabilidade > Classificações e Propriedades > Descarregar Conteúdo BIM.

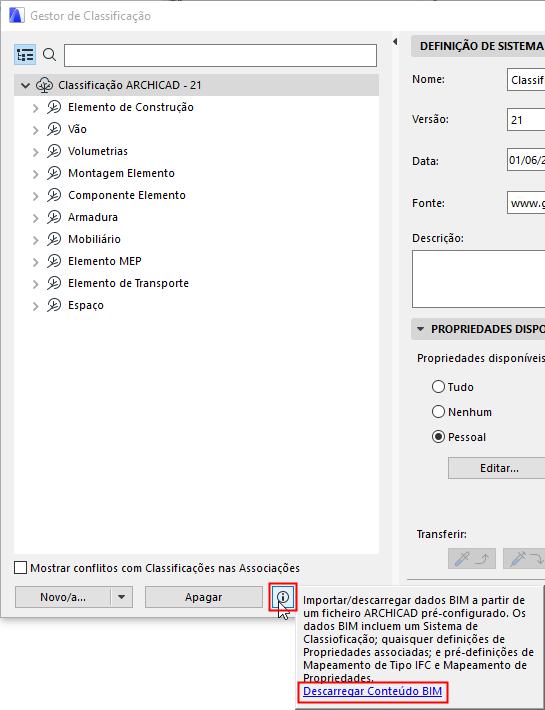

A mesma ligação está disponível a partir de:
-Gestor de Classificação
-Gestor de Propriedades
-Caixa de diálogo Tradutores IFC
2.A partir daqui, abre uma página Web da GRAPHISOFT, onde pode escolher um ficheiro ARCHICAD que contenha definições padrão de Classificação/Propriedade/Mapeamento.
3.Descarregue o ficheiro para qualquer localização.
4.Use Ficheiro > Interoperabilidade > Classificações e Propriedades > Importar Conteúdo BIM para procurar e importar o ficheiro descarregado.
Condições para Descarregar ou Importando Conteúdo BIM
A importação só funciona se ainda não existirem nenhuns dos dados importados no projecto ARCHICAD receptor. Se já existirem dados, recebe um aviso de que a importação falhou.
Consulte a Janela de Relatório no ARCHICAD (se necessário, desloque-se para o fundo da janela) para ver quais os dados que estão em conflito.
Neste caso, apague os dados duplicados do seu projecto e, depois, use novamente Importar Conteúdo BIM.
