Vegetais do Filtro de Ficheiros XREF
Quando anexa um ficheiro XREF ao seu projecto, o ARCHICAD seguirá as definições do Tradutor DXF/DWG utilizado. Este Tradutor pode ser seleccionado e as suas definições visualizadas na caixa de diálogo Anexar Xref.
Ver Anexar XREF.
Uma dessas definições do Tradutor é a caixa de verificação “Activar abrir parcial” nas Opções Abrir parte das Definições do Tradutor:
Se esta definição estiver activa, então, sempre que anexar um ficheiro XRE, a caixa de diálogo Abrir parcial aparecerá no ecrã, permitindo escolher quais os vegetais que pretende anexar juntamente com o desenho.
Ver “Activar abrir parcial” em Opções Abrir (Configurar Tradução DXF/DWG).
Definir Vegetais dos Ficheiros XREF Anexados
Quando anexa um ficheiro de referência externo a um Projecto ARCHICAD, será criado um Vegetal.
Excepção: Se activou a definição Abrir Parcial (veja acima) e não verificou o nome do vegetal na caixa de diálogo Abrir Parcial, esse vegetal não será criado no seu projecto ARCHICAD.
Os nomes dos vegetais resultantes terão o seguinte formato:
‘XREF_NOME | NOME_VEGETAL’.
Por exemplo, o vegetal PEN_56 de um ficheiro DWG, que foi anexado ao Projecto com a XREF denominada 3D_STUFF, passa a ser o Vegetal 3D_STUFF|PEN_56.

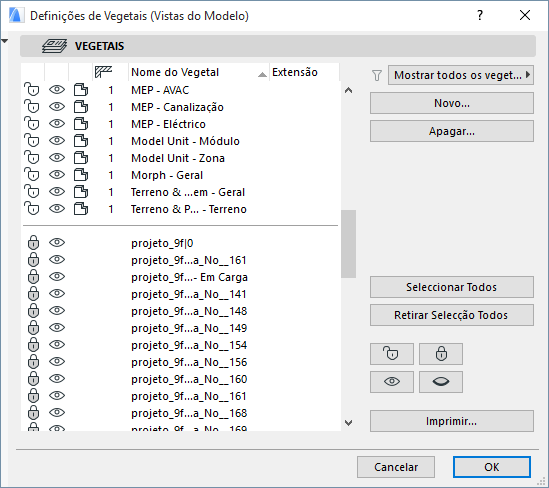

Nas Definições de Vegetais, os Vegetais de quaisquer XREFs anexadas são listadas em separado, no fim da lista de Vegetais.
Os Vegetais de Projectos XREF não podem ser desbloqueados, mas é possível mostrá-los ou escondê-los.

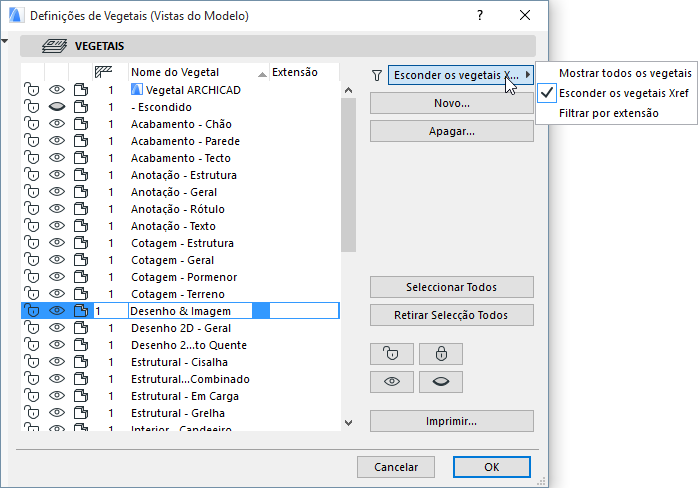

Se não quiser que os Vegetais XREF apareçam nas Definições de Vegetais, utilize o pop-up de filtragem da visualização no canto superior direito da caixa de diálogo, e seleccione “Esconder os vegetais Xref”.
Os Vegetais XREF não estão disponíveis nos pop-ups de selecção de Vegetais noutras partes do interface do utilizador (p. ex. caixas de diálogo de Definição de Ferramentas e Caixa de Informações). No entanto, se um elemento XREF for incluído numa selecção, o seu vegetal XREF aparece- apenas a título informativo (em itálico) - no pop-up de selecção de Vegetais.

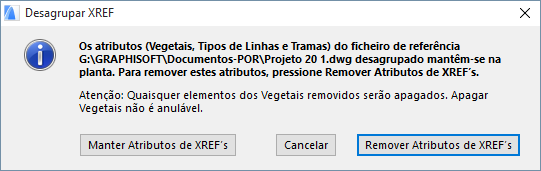

Quando o XREF está destacado, o diálogo permite-lhe seleccionar por entre atributos de retenção ou remoção XREF destacados, incluindo layers, tipos de linha e tramas.
