Navegar no Gestor de Projecto IFC: Estrutura em Árvore

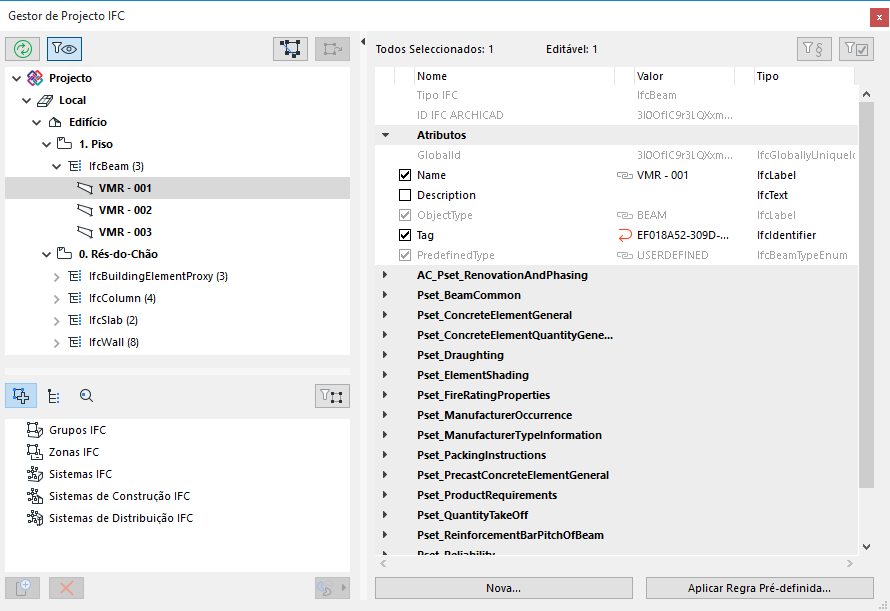

A estrutura da árvore (parte superior esquerda do Gestor de Projecto IFC) apresenta a hierarquia do modelo IFC e lista as Entidades IFC do projecto actual, de acordo com a sua classificação “Tipo IFC”.
Elementos ARCHICAD na Estrutura de Pisos IFC
No ARCHICAD, todos os elementos e objectos são vinculados ao respectivo Piso Original. Por isso, por defeito, os elementos serão listados na hierarquia de modelos IFC sob o IfcBuildingStorey correspondente ao Piso Original.

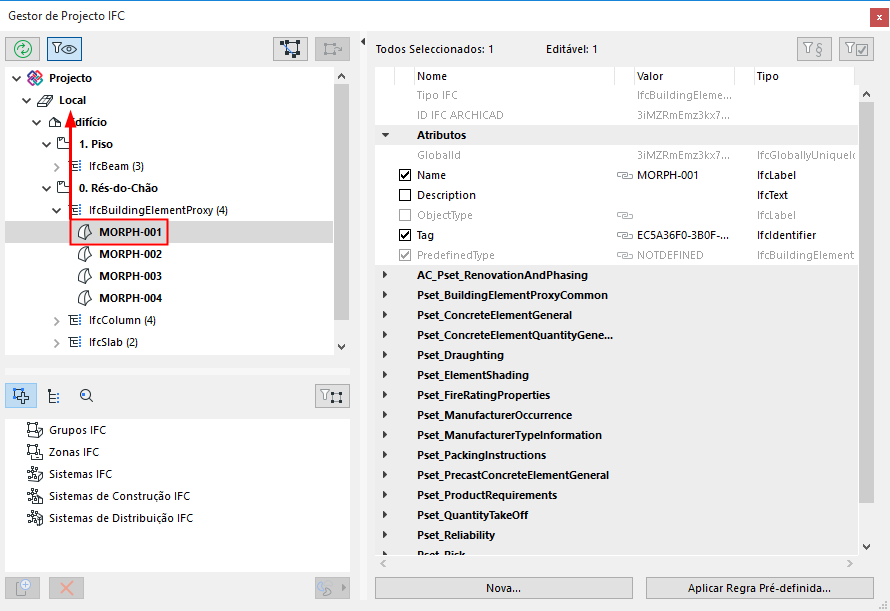

Pode quebrar este vínculo (para o IfcBuildingStorey) arrastando o elemento da sua localização IfcBuildingStorey para o IfcSite. Por exemplo, um edifício adjacente modelado com um Morph pode ser colocado na pasta Terreno.
Pode também colocar elementos no Edifício (tal como um elemento que esteja logicamente ligado directamente ligado a um edifício específico em vez de estar a um piso).
Para devolver um elemento à respectiva classificação IfcBuildingStorey automática (correspondente ao seu piso original), arraste-o apenas para fora do Gestor de Projecto IFC.
Filtrar Dados Visíveis na Árvore

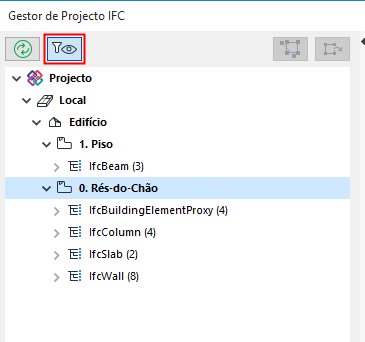

Clique em Listar elementos do modelo visíveis, apenas para restringir a árvore desses elementos que são visíveis na visualização do Modelo ARCHICAD actual.
Sincronizar Dados do Gestor de Projecto ao Modelo

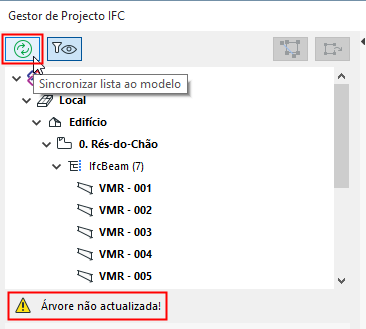

Quando os elementos foram criados ou apagados no modelo ARCHICAD, a árvore não registará estas alterações automaticamente. Se for necessária uma actualização, aparece uma mensagem por baixo ("Árvore não actualizada!"). Clique no botão "Sincronizar" para o actualizar.
Pesquisar Elementos de Modelo Seleccionados em Árvore; Pesquisar Elementos de Árvore Seleccionados no Modelo

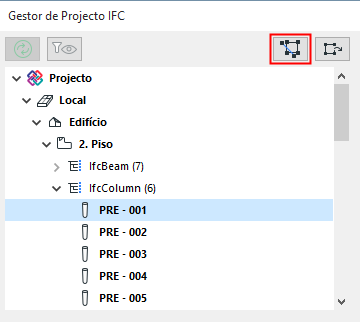

•Para pesquisar e seleccionar Entidades IFC da árvore no modelo ARCHICAD, seleccione-as na árvore e clique em Mostrar selecção de lista no modelo. Em seguida, o programa apresenta e selecciona os elementos na janela activa (Planta ou Vista 3D apenas).

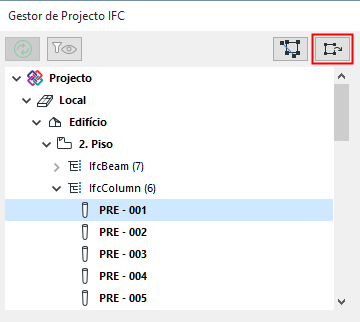

•Para pesquisar e seleccionar elementos de modelo ARCHICAD na árvore, seleccione-os na Planta ou janela 3D e clique em Mostrar selecção de modelo na lista.
Pesquisar Elementos de Árvore por Identificadores IFC
Um elemento de verificação de modelo IFC pode alertá-lo para erros de modelação. Pode localizar tais elementos no Gestor de Projecto IFC com base nos respectivos identificadores IFC:
•ID IFC ARCHICAD (o atributo IFC Globalid automaticamente atribuído pelo ARCHICAD a cada elemento)
•ID IFC Externo (o atributo IFC Globalid atribuído a cada elemento IFC importado para o ARCHICAD)

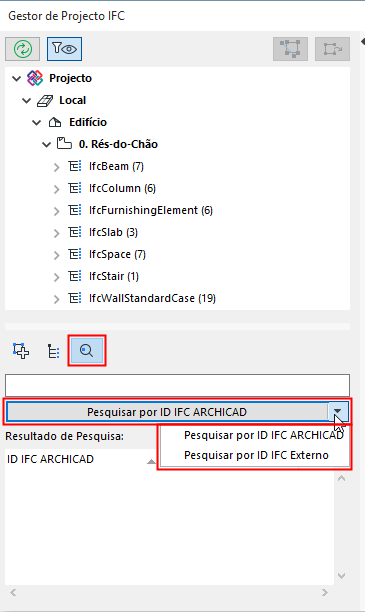

Mude para o modelo de pesquisa utilizando a ferramenta Encontrar por GlobalId (terceiro ícone por baixo da árvore).
Nota: a ID IFC Externo é criada ao importar um modelo IFC para o ARCHICAD utilizando Agrupar ou Associar IFC. Isto é feito para evitar que elementos ARCHICAD existentes sejam substituídos por elementos idênticos que são importados do IFC. (A ID IFC Externo guarda a ID original dos elementos de modelo conforme definida no ficheiro externo).

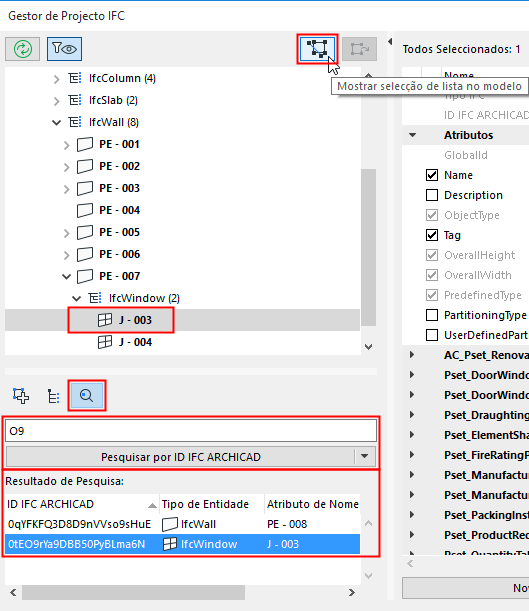

Introduza o identificador que procura (ou qualquer parte dele) no campo vazio por baixo da ferramenta e, depois, clique no botão "Pesquisar".
•Seleccione qualquer item na lista "Resultado de Pesquisa" para mostrar esse elemento na árvore.
•Clique “Mostrar selecção de lista no modelo”, para procurar e seleccionar o elemento no modelo ARCHICAD.
Vista de Atribuições IFC vs. Vista de Produtos Tipo IFC
Pode agrupar elementos IFC por Atribuições e/ou Tipo de Produto IFC.
Veja a descrição de Atribuições IFC e Produto Tipo IFC.
Para visualizar estes agrupamentos no Gestor de Projecto IFC:

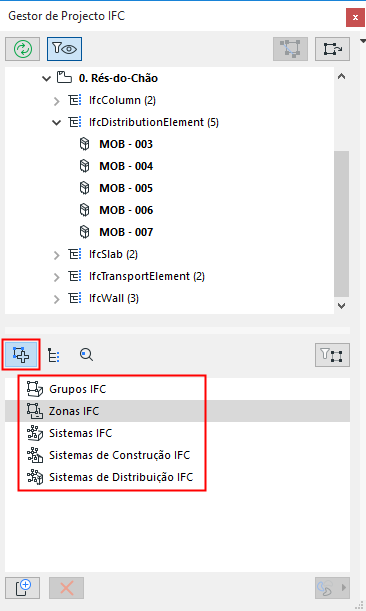

Mude para o modo de visualização/definição “Atribuições” ou “Produtos Tipo” utilizando o primeiro ou segundo ícone respectivamente por baixo da árvores.
Visualizar Itens por Produto de Atribuição ou Tipo
Para restringir os dados de Atribuição/Produto Tipo visualizados àqueles dos elementos seleccionados apenas, clique no botão “Filtro para elemento(s) seleccionado(s)”.
