Atribuir ou Edição Valores de Propriedade/Atributo IFC

Para qualquer elemento seleccionado no Gestor de Projecto IFC, substitua todas as propriedades editáveis ou valores de atributos, se necessário.

A visualização de Atributos e Propriedades IFC no Gestor de Projecto IFC indica o estado dos dados:

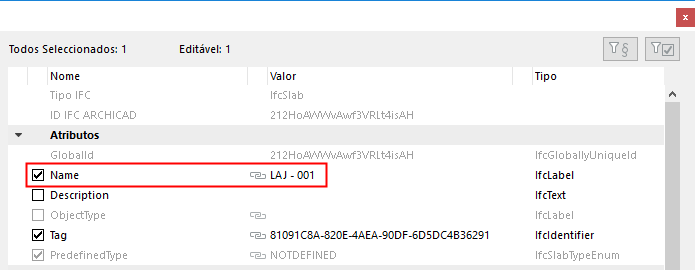

•PRETO: itens editáveis podem ser substituídos por um valor personalizado.

•Caixa de verificação: uma caixa de verificação activa indica que esta propriedade ou este atributo tem um valor.

Nota: lembre-se de que se activar "Mostrar apenas itens com valores", os itens sem valores não são de todo visíveis aqui. Ver Filtrar Dados Visíveis no Gestor de Projecto IFC.

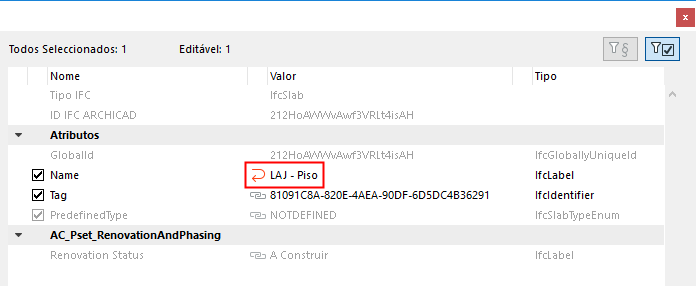

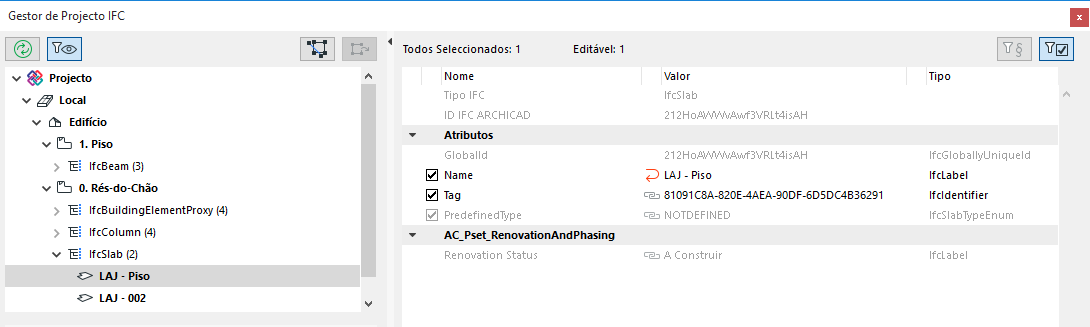

•SETA VERMELHA: um valor personalizado é visível com uma seta vermelha: clique nela para reverter para o valor original.

•CINZENTO: não pode ser modificado aqui no Gestor de Projecto IFC.

–O Tipo IFC do elemento depende da definição de Mapeamento de Tipo do Tradutor IFC de Pré-visualização. Este item é apresentado a cinzento e não é editável aqui.

•Em Cadeia: este valor deriva de outra interface. Por exemplo:

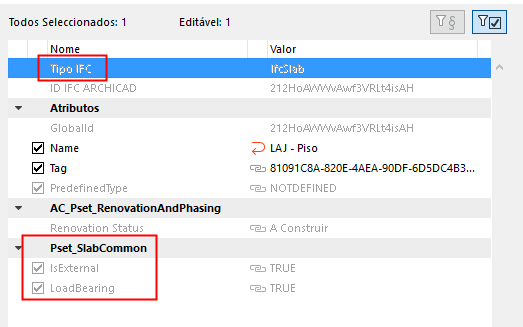

–As propriedades IFC IsExternal e LoadBearing (ver imagem abaixo) são apresentadas a cinzento e não são editáveis aqui.

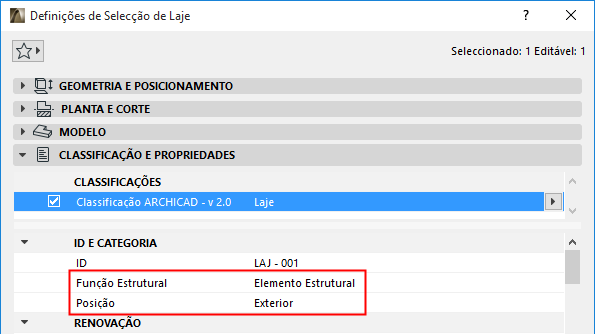

-Estes valores dependem do que é definido na caixa de diálogo Definições do elemento ARCHICAD: o valor "LoadBearing" provém da sua Função Estrutural; e o valor "IsExternal" provém da sua Posição.

•Se um Conjunto de Propriedades já não tiver quaisquer propriedades, será apagado da lista automaticamente.
