Criar Nova Propriedade IFC personalizada

As propriedades IFC são parâmetros adicionais (sobretudo específicos do Tipo IFC) atribuídos a uma entidade IFC. Standard, os chamados dados "Esquema IFC2x3" são definidos por buildingSMART e guardados em conjuntos de propriedades cujos nomes começam com o prefixo "Pset_"

Poderá querer criar uma Propriedade personalizada ou um Conjunto de Propriedades (p. ex., um Conjunto de Propriedades padrão de escritório).

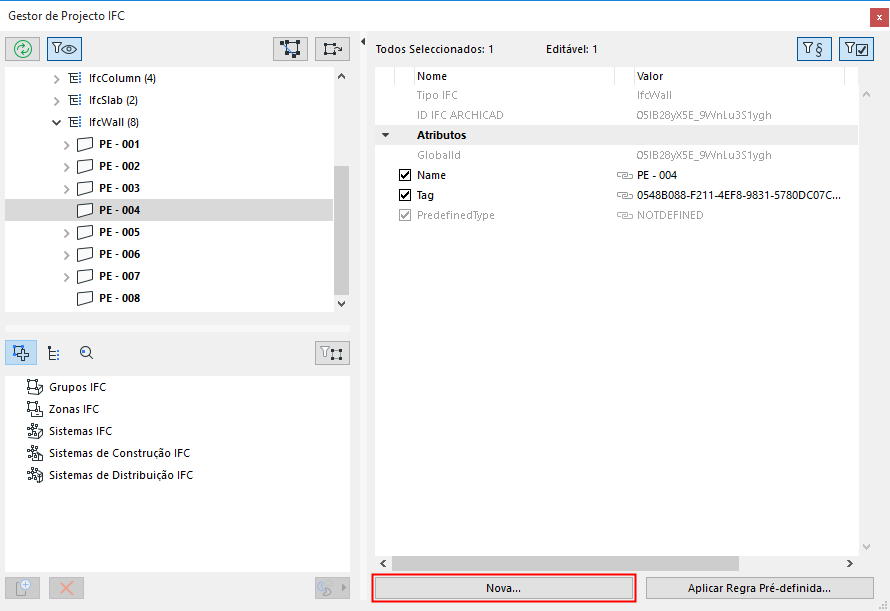

1.No Gestor de Projecto IFC, clique em Nova.

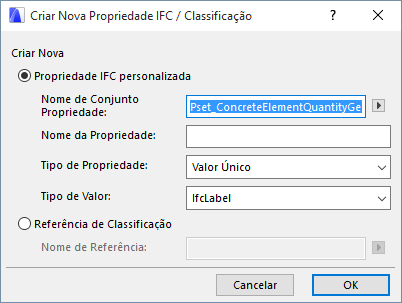

2.Na caixa de diálogo que aparece introduza um novo nome para o Conjunto de Propriedades personalizado (Pset); ou então escolha da lista de nomes de Conjuntos de Propriedades existente definida previamente para o mesmo tipo de elementos (clique no ícone de seta para aceder à lista). Por exemplo se estiver a criar uma nova Propriedade para uma IfcWall, a lista contém todos os nomes Pset anteriormente atribuídos a outras IfcWalls.

Nota: para evitar erros, (e manter as regras de definição de propriedade standard), não utilize o prefixo_PSET standard ao dar um nome ao seus Conjuntos de Propriedades personalizados.

3.Introduza um novo Nome da Propriedade.

4.Escolha um Tipo de Propriedade (única, enumerada, complexa, etc.), conforme descrito na tabela seguinte.

Tipo de Propriedade	Definição
Valor Único	Um objecto de propriedade que tem um valor único atribuído (numérico ou descritivo).
Valor Enumerado	Um objecto de propriedade cujo valor é escolhido a partir de uma enumeração.
Valor Limitado	Um objecto de propriedade que tem um máximo de dois valores atribuídos (numéricos ou descritivos), o primeiro valor a especificar o limite superior e o segundo valor a especificar o limite inferior
Valor Tabela	Um objecto de propriedade que tem duas listas de valores atribuídos (numéricos ou descritivos), correspondendo a uma tabela com duas colunas.
Valor Lista	Uma propriedade que tem diversos valores atribuídos (numéricos ou descritivos), correspondendo a uma lista ordenada.
Valor de Referência (IfcCalendarDate apenas)	Um objecto de propriedade relacionado com uma entidade do tipo data de calendário (dia, mês e ano).

5.Defina o tipo de valor para rótulo, texto, inteiro, boleano, etc.

Ver também Conversão de Unidade para Exportação IFC

Tipo de Valor	Definição
IfcAreaMeasure	Valor do tipo REAL com a extensão de uma superfície. O valor deve estar definido em metros quadrados, sendo recalculado na exportação com base nas definições de Unidade das Áreas.
IfcBoolean	Um tipo de dados definido de tipo BOLEANO simples. Valor: VERDADEIRO ou FALSO.
IfcIdentifier	Um identificador é uma CADEIA alfanumérica (no máx., 255 carácteres) que permite a identificação de algo individual. Poderá não ter significado numa língua natural.
IfcInteger	Um tipo de dados definido de tipo INTEIRO simples. O número de bits contido em IfcInteger é irrestrito, mas na prática é específico por implementação.
IfcLabel	Um rótulo é o termo pelo qual algo pode ser designado. É uma CADEIA (no máx. 255 carácteres) que representa o nome interpretável por seres humanos de algo e deverá ter um significado na língua natural.
IfcLengthMeasure	Valor do tipo REAL de uma distância. O valor deve estar definido em metros, sendo recalculado na exportação com base nas definições de Unidade de Comprimento.
IfcLogical	Um tipo de dados definido de tipo LÓGICO simples. Valor: VERDADEIRO, FALSO ou DESCONHECIDO.
IfcMonetaryMeasure	Valor do tipo REAL de uma quantidade de dinheiro independentemente da sua moeda. A unidade monetária pode ser definida nas definições de Unidade Monetária.
IfcPlaneAngleMeasure	Valor do tipo REAL de um ângulo num plano. O valor deve estar definido em radianos, sendo recalculado na exportação com base nas definições de Unidade de Ângulo.
IfcPositiveLengthMeasure	A medida de comprimento deverá ser superior a zero. O valor deve estar definido em metros, sendo recalculado na exportação com base nas definições de Unidade de Comprimento.
IfcRatioMeasure	Valor do tipo REAL da relação entre duas quantidades físicas do mesmo género. Introdução em percentagem é expressa como um valor decimal: p. ex., 25 % torna-se 0,25.
IfcReal	Um tipo de dados definido de tipo REAL simples. O domínio de Real são todos os números racionais, irracionais e cientificamente reais. Aqui a precisão é irrestrita, mas na prática é específica por implementação.
IfcText	CADEIA alfanumérica de carácteres que deve ser lida e compreendida por um ser humano. Tem apenas uma finalidade informativa. Sem limitação de número de carácteres.
IfcTimeMeasure	Valor do tipo REAL da duração de períodos de tempo. A unidade de tempo pode ser definida nas definições de Unidade de Tempo.
IfcVolumeMeasure	Valor do tipo REAL do conteúdo sólido de um corpo. O valor deve estar definido em metros cúbicos, sendo recalculado na exportação com base nas definições de Unidade de Volume.
Mais Tipos...	Ver as definições em "listagem alfabética" > "Tipos Definidos": http://www.buildingsmart-tech.org/ifc/IFC2x3/TC1/html/index.htm

Nota: Todas as outras propriedades do tipo "Medida", não listadas na tabela acima, são tratadas e exportadas sem quaisquer definições de unidade.

•Dados IFC criados de novo vão aparecer no Conjunto de Propriedades definido ou sob "Referências de Classificação" no Gestor de Projecto IFC, bem como no diálogo das Definições do elemento entre as propriedades listadas.

•Tais dados IFC criados de novo aparecem com um X vermelho à frente, o que significa que os pode eliminar a qualquer altura.
