Detectar Alterações no Modelo IFC

Este comando (Ficheiro > Interoperabilidade > IFC > Detectar Alterações no Modelo IFC) detecta as diferenças geométricas entre duas versões (ficheiros IFC) de um único modelo e agrupa apenas as modificações (elementos novos, apagados e modificados) no projecto actualmente em processamento (esse projecto também pode estar vazio). As modificações podem ser visualizadas e geridas utilizando a ferramenta Anotação do ARCHICAD em ambas as visualizações 2D e 3D.

Pode restringir a detecção de alteração não só a um item do modelo (p.ex., a elementos no rés-do-chão) como também a determinados tipos de elementos (p.ex., apenas pilares). São detectadas as diferenças geométricas seguintes:

•Novos Elementos: elementos criados numa versão mais recente que não existem na versão mais antiga.

•Elementos apagados: elementos que existiam na versão mais antiga mas que foram apagados na versão mais recente.

•Elementos modificados: elementos que foram modificados (na sua posição e/ou tamanho) de uma versão para a seguinte.

Comentários

•É importante que os dois ficheiros IFC a serem comparados originem de uma única aplicação e de um único projecto, porque o processo de comparação é baseada nos números GlobalId dos elementos do modelo IFC. Se não existirem GlobalIds IFC idênticas nas duas versões, então todos os elementos serão considerados como novos ou apagados.

•Tem de identificar correctamente que ficheiro IFC é a versão mais antiga do projecto e qual é a mais recente.

•A detecção de alterações aplica apenas elementos 3D - a nenhum dos elementos 2D IfcAnnotation (linhas, textos, tramas, etc.), nem elementos IfcGridAxis que podem ser guardados no ficheiro IFC.

•Uma vez que as alterações são agrupadas no projecto ARCHICAD actual, recomendamos que guarde o projecto ARCHICAD antes de utilizar o comando Detectar Alterações do Modelo IFC.

•Independentemente de qualquer fluxo da transferência do modelo com outras aplicações, a função Detectar Alterações do Modelo IFC também pode ser utilizada para comparar as duas versões de um projecto ARCHICAD: terá de ter guardado ambas as versões do projecto como ficheiros IFC. Isto funciona se as definições "Conversão de Dados para Exportação IFC" do Tradutor estiverem configuradas para manter intactas as IDs IFC ARCHICAD.

Ver Atributo Identificador Único Global IFC (GlobalId)

•Pode utilizar outras funções de Anotação (p.ex. Comentário, snapshot) para gerir alterações, que podem ser utilizadas com parte de um fluxo de trabalho baseado em BCF.

Ver Fluxos de trabalho para Utilizar BCF na Anotação do Projecto.

Siga estes passos para comparar os dois ficheiros IFC:

1.Utilize Ficheiro > Interoperabilidade > IFC > Detectar Alterações no Modelo IFC.

2.Defina uma localização para os itens de biblioteca gerados.

Ver Localização de Itens da Biblioteca.

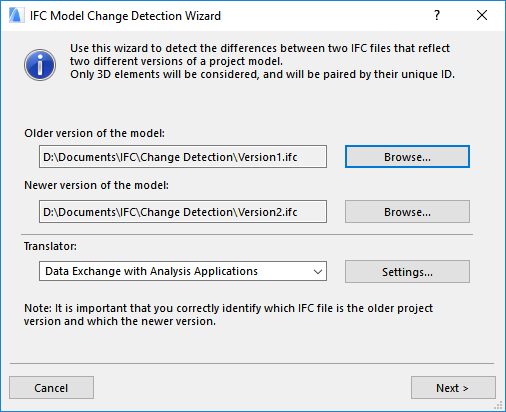

3.No Assistente de Detecção de Alterações do Modelo IFC emergente: use os botões Procurar para localizar e seleccionar o modelo IFC, tendo em atenção a ordem pela qual os dois ficheiros foram criados ("Mais antigo" e "Mais recente"). Manter-se actualizado ao nível das versões é crucial para garantir a detecção e interpretação adequadas das alterações.

4.A partir da lista pop-up, escolha um Tradutor IFC para Importação.

As definições do tradutor que serão aplicadas neste processo incluem:

•as opções de Filtro de Modelo para “Domínio IFC” e “Função Estrutural” (estes são os filtros predefinidos para comparar elementos); e

•as Definições de Conversão de Material e Superfície.

Nota: a atribuição de vegetais não é definida por nenhum tradutor; ela é definida num passo posterior.

Clique em Início.

5.Filtrar Elementos a Comparar

Apesar do tradutor escolhido no passo atrás definir por defeito os filtros a ser comparados, utilize esta página para limitar mais o modelo. De facto, pode definir de forma inteiramente diferente os filtros ou personalizá-los.

Utilize esta caixa de diálogo para estreitar opcionalmente o conjunto de elementos a ser comparados nos dois ficheiros:

•Domínio IFC: Utilize um dos filtros de domínio predefinidos para definir os tipos de elemento a serem comparados. Por defeito, está definido para corresponder à definição do Domínio IFC (em Filtro de Modelo) do tradutor escolhido acima.

–Todos tipos de elementos irá comparar todos os elementos dos dois ficheiros.

–Os domínios Estrutural ou MEP vão ter apenas em consideração IfcBuildingElements ou IfcDistributionElements, respectivamente.

–O filtro do domínio “Personalizar” pode ser criado utilizando o botão Opções - p.ex., pode considerar apenas vigas (IfcBeam) ou apenas pilares (IfcColumn).

•Função Estrutural: se os ficheiros IFC a ser comparados incluírem elementos classificados pela Função Estrutural (ou seja, a propriedade IFC LoadBearing é atribuída aos elementos), então utilize esta definição para filtrar os elementos estruturais, por exemplo como parte de uma transferência de dados arquitectónico-estruturais. Por defeito, está definido para corresponder à definição de Função Estrutural (no Filtro de Modelo) do tradutor escolhido acima.

Nota: utilize a opção de filtragem Função Estrutural apenas se tiver a certeza que o seu colega de trabalho com o qual está a transferir dados, está a utilizar e consegue exportar a propriedade IFC LoadBearing.

•Tipo de Elemento: opcionalmente, pode efectuar um ajuste mais preciso da filtragem inicial acima definida (Domínio IFC e Função Estrutural). Para facilitar a filtragem, agrupe os tipos de elementos por Piso, Vegetal, Dono ou por Piso e Vegetal.

Clique em Início.

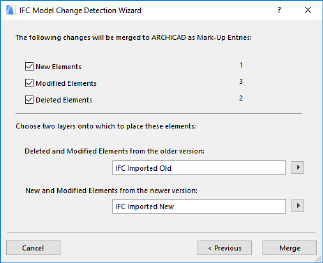

6. Atribuir Elementos Novos/Apagados/Modificados a Vegetais

Esta página resume as alterações detectadas, por número e tipo: elementos Novos, Modificados e Apagados. As alterações seguintes serão agrupadas no ARCHICAD como Entradas de Anotação.

Escolha dois vegetais nos quais coloca os elementos. Isto vai diferenciar os elementos quando eles são agrupados.

7.Agrupar Alterações no Projecto

Clique em“ Agrupar” para enviar as alterações para o projecto como as Entradas de Anotação. As alterações detectadas serão agrupadas no projecto e colocadas nos dois vegetais que definiu.

8.Posição Vertical

Defina a posição vertical do conteúdo agrupado.

Ver Posição Vertical de Modelo IFC Agrupado (apenas em Agrupar Modelo IFC).

9.Visualizar alterações com Anotação.

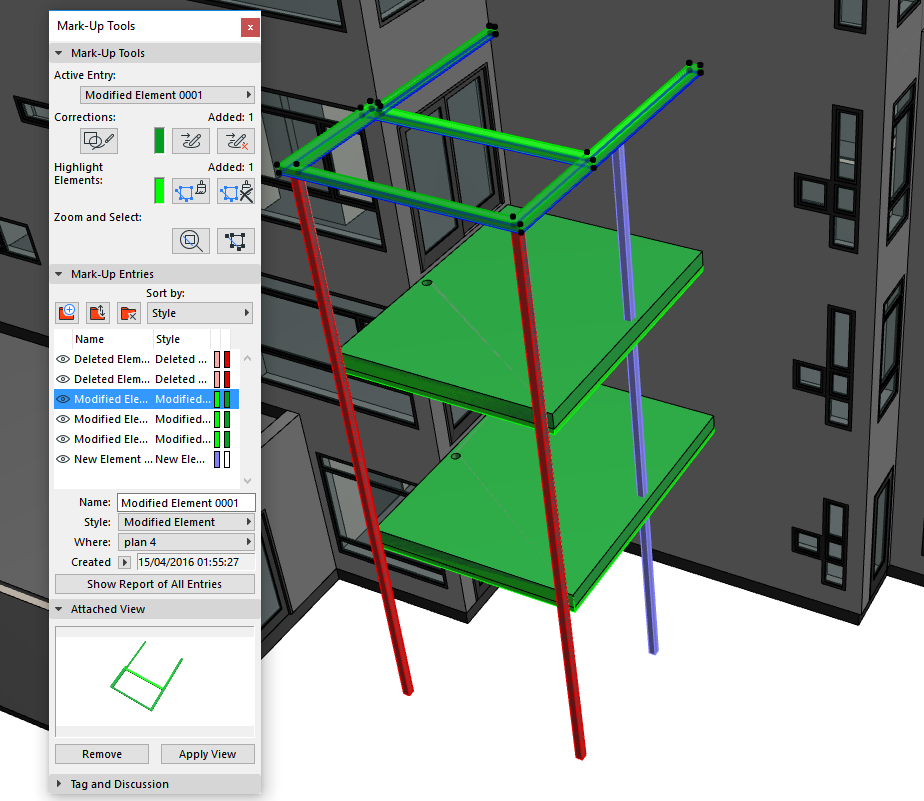

A janela Anotação aparece automaticamente e lista as alterações como entradas de Anotação, utilizando três estilos de anotação: “Elementos Novo, Apagado e Modificado”. Assim, os elementos são facilmente distinguidos no ecrã de acordo com o seu estilo específico. As entradas podem ser ordenadas por Estilo e pela sua Vista na Planta.

Os elementos dos dois modelos comparados são categorizados separadamente pela função Anotação:

•Os elementos da versão antiga (isto é, os elementos Modificados e Apagados da versão antiga) são apresentados como “Correcção”

•Os elementos da nova versão (isto é, os elementos Modificados e Novos da nova versão) são apresentados como “Realçado”

Cada uma destas categorias utiliza Estilos de Anotação diferentes e os seus elementos podem ser editados de forma correspondente.

As funções na janela Anotação permitem-lhe visualizar, seleccionar ou fazer zoom aos elementos na entradas.

Ver Anotação de Projecto.

Dica: As cores predefinidas para marcar diferentes tipos de alterações podem ser modificados na palete Estilos de Anotação (Opções > Atributos do Elemento).

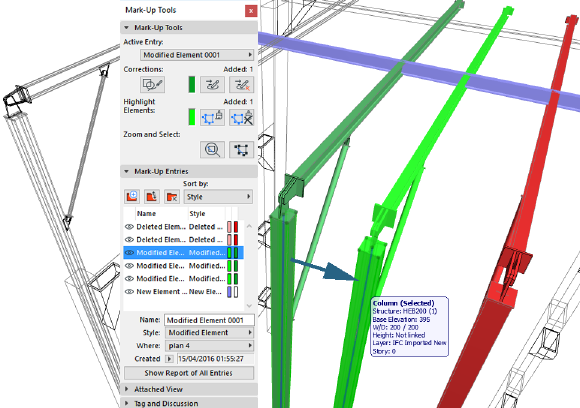

Uma vez que os elementos de cada uma das versões do modelo são categorizadas separadamente em Anotação, cada entrada de elemento modificado contém um par de elementos: um elemento da versão antiga do modelo, apresentado como “Correcção” e um elemento da versão mais recente apresentado como "Realçado.” As cores diferentes tornam mais fácil a distinção dos mesmos. Além disso, cada elemento no par é colocado num vegetal diferente (ver Passo 6 acima). Pode verificar qualquer vegetal do vegetal lendo a sua Etiqueta de Informações, que aparece quando pairar o seu cursor sobre qualquer elemento.

Ver Informação Pop-up dos Elementos (Info Tags).

Os elementos detectados como alterados tornam-se parte do projecto e são colocados em vegetais separados dependendo da sua versão (mais antiga ou mais recente). Para cada um destes elementos, a função Anotação atribui a estes elementos uma categoria: “Novo, Apagado ou Modificado”.

Agora, o que pode fazer com eles?

•Elemento Apagado: pode deixá-lo como parte do projecto (colocando-o num vegetal diferente); ou pode apagá-lo juntamente com a sua Entrada de Anotação, clicando em Apagar Entrada na Palete Anotação . Também pode utilizar Apagar Entrada sem apagar os elementos na Entrada.

•Elemento Novo: uma vez que possui um estado Realçado, apagar esta entrada não apagará o elemento, apenas perderá o seu estado Realçado. A seguir pode utilizar o elemento da forma que pretender (ou até mesmo apagá-lo do projecto). Um Elemento Novo será apagado juntamente com a sua Entrada de Anotação, apenas se primeiro remover o seu estado Realçado (clique no botão Remover Realçar).

•Elemento Modificado: Este par de elementos inclui cada um daqueles que é "Antigo" e "Novo", com as mesmas opções conforme descrito acima para elementos "Apagados" e "Novos". Isto é, se efectuar um Apagar Entrada, o elemento da versão antiga pode ser mantido ou apagado, enquanto que o elemento da nova versão permanecerá intacto enquanto perde o seu estado Realçado.

Sugestão: se apagar uma Entrada de Anotação por engano, utilize Desfazer.
