Utilize Ficheiro > Interoperabilidade > Agrupar e introduza o nome de ficheiro DXF ou DWG pretendido na caixa de diálogo do directório.

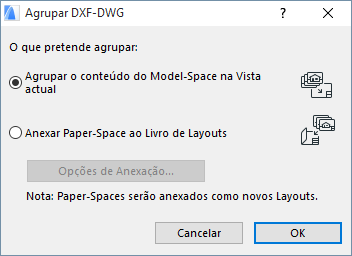

Clique em Abrir. Aparece a caixa de diálogo Agrupar DXF-DWG.
Ver também Trabalhar com Ficheiros DWG/DXF for general information on DXF/DWG.
A partir daqui, existem duas opções. Já que o ficheiro DXF-DWG pode conter informação de Model Space e Paper Space, e como os Projectos ARCHICAD contêm Vistas do Modelo e um Livro de Layouts, tem que decidir que elementos devem ser agrupados.
•Seleccione a opção Agrupar Conteúdo do Model Space na Vista actual, se quiser que a parte em Model Space do ficheiro DXF-DWG seja agrupada ao Projecto actual. Se o Model Space for agrupado, será gerada a Vista Superior dos elementos AutoCAD, localizada no Model Space do ficheiro DXF-DWG, e estas Vistas Superiores serão colocadas na Vista do Modelo ARCHICAD como elementos 2D ARCHICAD.
Para mais informações, veja Caixa de Diálogo Agrupar DXF-DWG Model-Space.
•Seleccione a opção Anexar Paper Space ao Livro de Layouts se quiser que o Paper Space definido no ficheiro DXF-DWG seja agrupado ao Livro de Layouts do Projecto.
Se seleccionar a última opção, clique em Opções de Anexação para definir as opções de importação DXF-DWG da Configuração da Tradução. Irá surgir o diálogo Opções de Importação para Elementos em Paper Space. Note que esta opção só estará disponível se o ficheiro DXF-DWG a importar contiver informação em Paper Space.
Tópicos desta secção:
Caixa de Diálogo Agrupar DXF-DWG Model-Space
