Criar, Carregar e Partilhar Superfícies (Todos Motores)
Utilize o comando Opções > Atributos do Elemento > Superfícies, para aceder a estas funções.

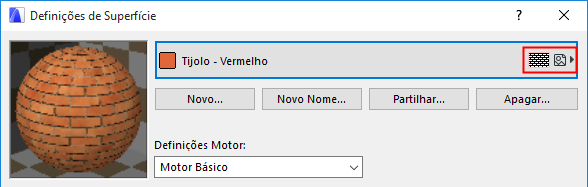

Utilize os comandos no topo da caixa de diálogo Definições de Superfície para criar, dar um novo nome, carregar, apagar e partilhar superfícies.
Nota: as Definições CineRender têm comandos adicionais que lhe permitem carregar superfícies C4D e combinar Definições CineRender com as de outros motores. Ver Definições de Correspondência com Superfícies CineRender.
Apagar e Substituir Superfície
Ver Apagar e Substituir Atributos num Modelo.
Clique em Partilhar... para carregar a sua superfície em BIM Components.
Quando partilha uma superfície, o ARCHICAD cria um ficheiro .gsm e envia-o para o BIM Components. Um ficheiro .gsm de superfície é um subtipo especial do ficheiro .gsm (objecto) normal. Contém todos os dados da definição da superfície, bem como toda a informação da trama (trama vectorial) e da textura.
Para informações gerais sobre o BIM Components:
Ver Componentes BIM.
Para informações sobre o registo no BIM Components, ver Obter Número de Registo de BIMcomponents.com.
Criar ou Adicionar uma Nova Superfície
Em Definições de Superfície, clique no botão Novo.
Na caixa de diálogo Nova Superfície, seleccione uma das seguintes opções:

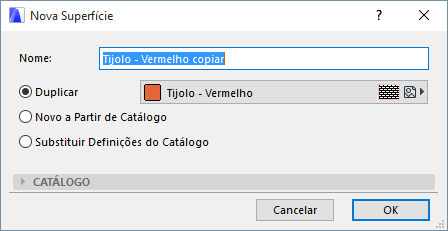

•Duplicar (voltar a criar um Superfície existente com um novo nome)
•Novo a Partir de Catálogo (utilize esta opção para substituir a actual superfície por uma importada do catálogo, em conjunto com qualquer ficheiro de textura e/ou atributo de trama associado)
•Substituir Definições do Catálogo (utilize esta opção para substituir apenas as definições da actual superfície pelas de uma superfície seleccionada no catálogo)
1.Introduza um novo nome para a superfície.
2.Edite os actuais parâmetros da superfície na caixa de diálogo Definições de Superfície.
3.Clique em OK.
Utilize esta opção para substituir a actual superfície por uma importada do Catálogo.
Quando clica em OK para fechar o diálogo:
•a superfície é apresentada em Definições de Superfície
•a superfície é adicionada como um novo Atributo de Superfície ao seu projecto ARCHICAD
•o ficheiro de textura associado é adicionado à sua Biblioteca Embebida e qualquer trama (trama vectorial) é adicionada aos atributos de Trama do projecto.
Convenções de Dar Nomes a Texturas

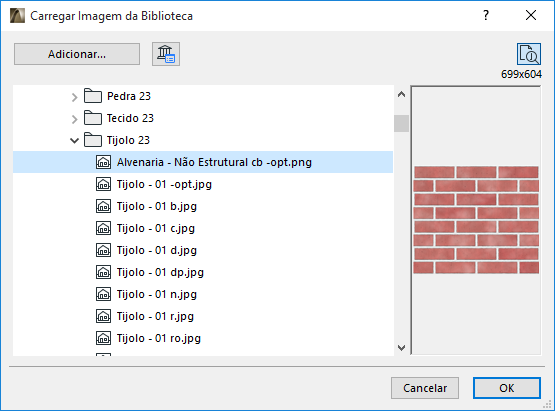

Superfícies contêm referências a ficheiros de textura colocados na biblioteca, onde são diferenciados pelo nome apenas - nem a respectiva extensão de ficheiro é considerada. Se descarregar uma superfície que utilize uma textura com exactamente o mesmo nome de uma textura que já exista na Biblioteca AC, será avisado de que a nova textura não foi colocada na biblioteca).
Os nomes dos ficheiros de muitas texturas no Catálogo de Superfícies contêm sufixos que ajudam a distinguir a sua utilização:
•GS: todas as texturas usadas nas superfícies GRAPHISOFT têm um sufixo GS
•H para alinhamento horizontal de textura
•V para alinhamento vertical de textura
•GI para Iluminação Global
•c para imagens no canal Cores
•d para Difusão
•l para Luminância
•t para Transparência
•r para Reflexão
•e para Ambiente
•f para Névoa
•b para Bump
•n para Normal
•a para Alfa
•s para Especular
•gl para Brilho
•dp para Deslocamento
•gr para Relva
•-opt para imagens usadas pelo Motor OpenGL e de Rendering Básico
Se for utilizada uma imagem por múltiplos canais, os sufixos são agregados, p. ex.: cs para o uso do canal cores e especular.

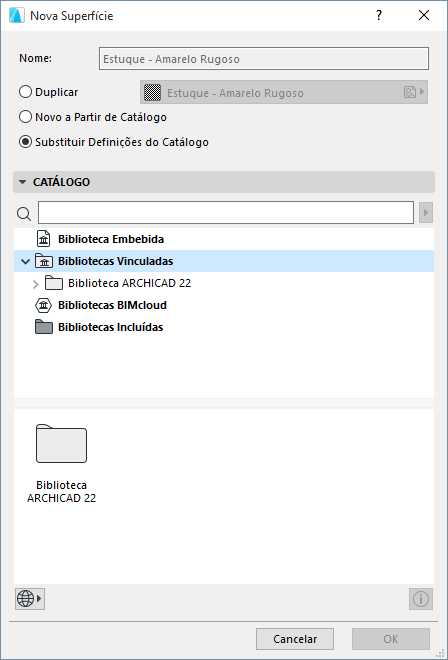

Substituir Definições do Catálogo
Utilize esta opção para substituir apenas as definições da superfície actual pelas de uma superfície seleccionada no catálogo.
Notas:
–Em oposição à função Novo a Partir do Catálogo (descrita acima), o Nome e Número de Índice da superfície original (conforme listados no Gestor de Atributos) permanecerão inalterados mesmo após as definições terem sido substituídas.
–Apesar das superfícies poderem incluir uma trama vectorial (utilizada para apresentar superfícies em determinadas vistas do ARCHICAD), esta função Substituir Definições não irá substituir a trama vectorial (se existente) da sua superfície original; essa trama vectorial permanece inalterada no projecto (e continua a ser listada como anteriormente no Gestor de Atributos).
Estas duas opções acedem a um catálogo de superfícies integrado na Biblioteca do ARCHICAD. O número de superfícies disponibilizadas de fábrica no catálogo depende da sua licença do ARCHICAD.
Procurar por Superfícies no Catálogo

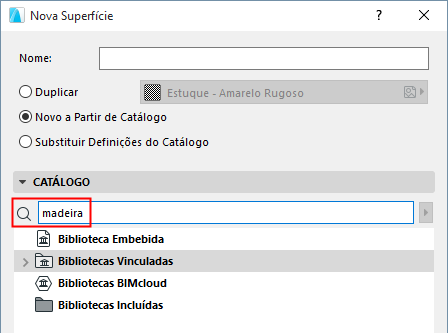

Para procurar superfícies por nome em todas as bibliotecas carregadas, bem como em BIM Components, introduza o termo de pesquisa no campo.

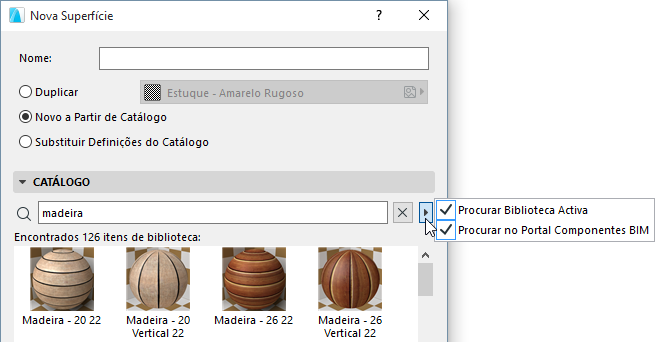

Em função do controlo pop-up à direita, o motor irá procurar numa das ou nas duas seguintes localizações:
•Procurar Biblioteca Activa: isto inclui bibliotecas vinculadas, a Biblioteca Embebida e Bibliotecas da BIMcloud que descarregou
•Procurar no Portal Componentes BIM: esta opção procura no Portal de BIM Components, um depósito pesquisável e interactivo de objectos com contribuição dos utilizadores de ARCHICAD ou carregados pela GRAPHISOFT.
Para mais informações, veja Componentes BIM.
Iniciar Procura
Introduza qualquer cadeia de carácteres a pesquisar.
Assim que premir Enter ou terminar a sua introdução (nenhuma introdução durante 1 segundo), o processo de procura inicia.
O motor de procura irá procurar pela cadeia de texto nas seguintes localizações:
•Nome do Item da Biblioteca
•Nome Biblioteca
•Descrição
•Subtipo
•Nome do autor do item da biblioteca
•Palavras-Chave

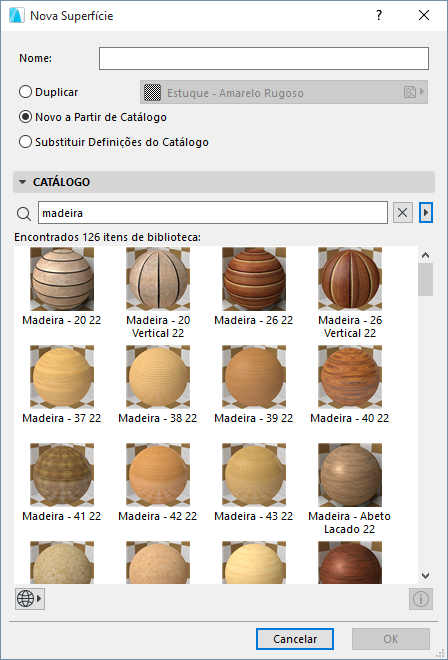

A caixa de diálogo apresenta os seus resultados de pesquisa. Serão apenas listadas superfícies (nenhum outro tipo de elemento).
Se tiver procurado em Ambos, as superfícies encontradas nas bibliotecas activas são mostradas em primeiro lugar. Os resultados dos Componentes BIM seguem-se abaixo. A caixa de diálogo apresentará no máximo 50 dos itens encontrados; se forem encontrados mais, pode ver os restantes resultados clicando no botão Mais Superfícies em BIMcomponents.com no fundo da caixa de diálogo.
•Resultados com base em BIM Components são distinguidos de resultados da biblioteca activa através de um ícone de globo.
•Alguns dos resultados baseados em BIM Components serão marcados com uma chave. Tais itens estão disponíveis apenas para utilizadores com algum tipo de contrato de serviços distinto. (Isto pode variar de mercado para mercado, contacte o seu distribuidor.)
Catálogo de Superfícies adicional para utilizadores SSA

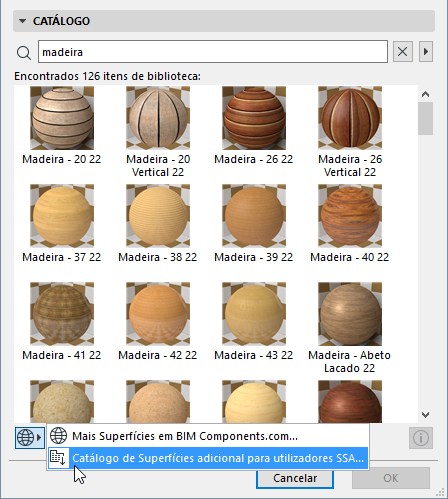

Utilizadores do ARCHICAD com um Acordo de Serviços de Software (SSA) do ARCHICAD activo podem aceder a superfícies adicionais, disponíveis como downloads através de um simples clique, para o actual projecto. Este catálogo de superfícies premium está disponível para utilizadores SSA directamente a partir da caixa de diálogo Adicionar Nova Superfície: clique no comando Catálogo de Superfícies adicional para Utilizadores SSA no botão pop-up no fundo da caixa de diálogo. Este comando verificará a elegibilidade da sua licença, depois redireccioná-lo-á para o catálogo de superfícies expandido (se tiver direito) ou para mais informações sobre a licença necessária (se não tiver direito).
Superfícies Encontradas
Passe o cursor sobre qualquer superfície encontrada (ou seleccione-a, depois clique no botão Informação na parte inferior direita da caixa de diálogo) para ver uma etiqueta de informação que lista o Nome, Tipo de Licença e Localização (incluindo o nome da biblioteca na qual foi encontrado, p.ex. a Biblioteca Embebida ou nome da Biblioteca BIMcloud).
A descarregar Superfície do BIM Components
Se uma superfície encontrada em BIM Components se adequar às suas necessidades, pode descarregá-la directamente para o seu projecto.
Utilize o comando Descarregar e Embeber para arrastar e colocar a superfície em qualquer sítio do projecto ARCHICAD.
•a superfície é adicionada como um Atributo de Superfície ao seu projecto ARCHICAD
•o ficheiro de textura associado é adicionado à sua Biblioteca Embebida; qualquer trama vectorial associada é adicionada aos Tipos de Tramas do projecto.
