Definições de Sistema de Grelha

Para mais informações, veja A Ferramenta Grelha.

Esta caixa de diálogo está disponível a partir do comando Modelação > Sistema de Grelha .

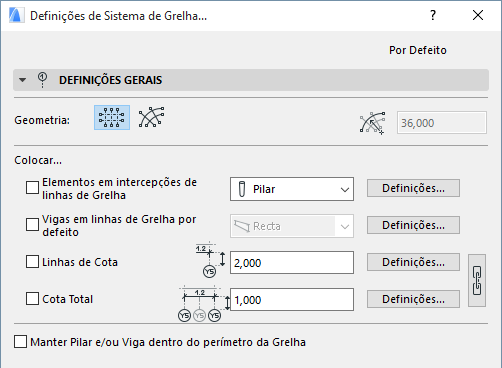

Sistema de Grelha Painel de Definições Gerais

Geometria: seleccione entre os sistemas de grelha ortogonal e curvo. Se seleccionar um sistema curvo, então introduza um valor para o raio da linha de grelha mais exterior.

Colocar...: assinale qualquer uma das quatro opções para colocar elementos adicionais em cada intercepção de linha de grelha:

•Elementos em intersecções de linha de grelha: assinale para colocar estes elementos nas intersecções da linha de grelha. Clique no pop-up para seleccionar o tipo de elemento (Pilar ou Objecto) e clique no botão Definições para abrir o diálogo das definições do elemento na parte superior deste diálogo.

•Vigas Predefinidas em Linhas de Grelha: assinale para colocar um elemento de Viga ao longo das linhas de grelha. Clique no botão Definições para abrir as definições de Viga na parte superior do diálogo.

Nota: se estiver a posicionar um sistema de grelha curvado, tem a opção de posicionar vigas rectas ou curvadas.

•Linhas de Cota: assinale para colocar uma linha de cota entre cada uma e todas as linhas de grelha. Introduza o valor para deslocar entre a linha de cota e a primeira linha de grelha cruzada. Clique no botão Definições para abrir as definições de Cota na parte superior do diálogo.

•Cota Total: assinale para colocar uma linha de cota entre duas linhas de grelha laterais. Introduza o valor para deslocar entre a linha de cota e a primeira linha de grelha cruzada. Clique no botão Definições para abrir as definições de Cota na parte superior do diálogo.

Clique no ícone cadeia para dispor de atributos idênticos para linhas de cota e para a cota completa.

Mantenha o Pilar e/ou Viga dentro do perímetro da Grelha: assinale para mudar os pilares e as vigas de forma a que irão aparecer dentro do perímetro do sistema de Grelha.

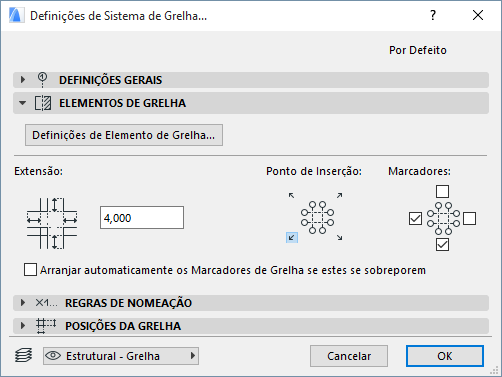

Painel dos Elementos de Grelha do Sistema de Grelha

Definições do Elemento de Grelha: clique neste botão para abrir os Elemento de Grelha para definir propriedades para cada elemento de grelha neste Sistema de Grelha. (Todos os elementos de Grelha terão a mesma aparência.)

Extensão: introduza um valor para a distância a que a linha de Grelha se alonga fora da última secção da linha de Grelha

Ponto de Inserção: clique num dos quatro botões de posicionamento para definir um ponto de inserção através do qual coloca o Sistema de Grelha.

Marcadores: verifique qualquer ou todos os quatro lados do Sistema de Grelha para colocar os Marcadores. (Se definir a rotação durante a colocação do Sistema de Grelha, então estas também irão rodar.)

Escalonamento-auto se os Marcadores de Grelha se sobrepuserem: assinale para escalonar automaticamente os marcadores de Grelha lateralmente, para evitar a sobreposição, caso contrário os marcadores iriam sobrepor-se.

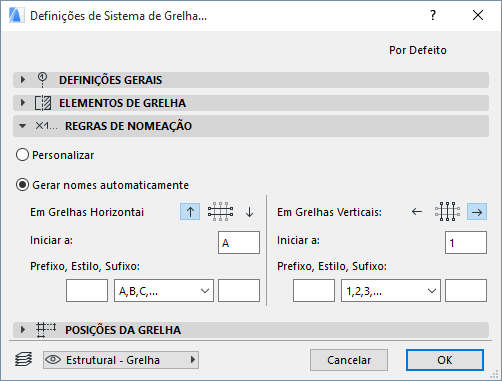

Painel de Regras de Nomeação do Sistema de Grelha

Utilize este painel para definir a lógica através da qual nomeia as linhas de Grelha deste Sistema de Grelha. Pode definir estilos de nomeação em separado para as direcções das duas grelhas.

•Para um sistema de grelha curvo: Linhas Circulares Grelha e Linhas Radiais Grelha.

Note que ao atribuir regras de nomeação a linhas de grelha “horizontais” e “verticais”, assim como as definições “para cima” e “para baixo” são relativas à posição ortogonal do Sistema de Grelha (se rodar o Sistema de Grelha quando o coloca, os nomes atribuídos irão rodar em conformidade.)

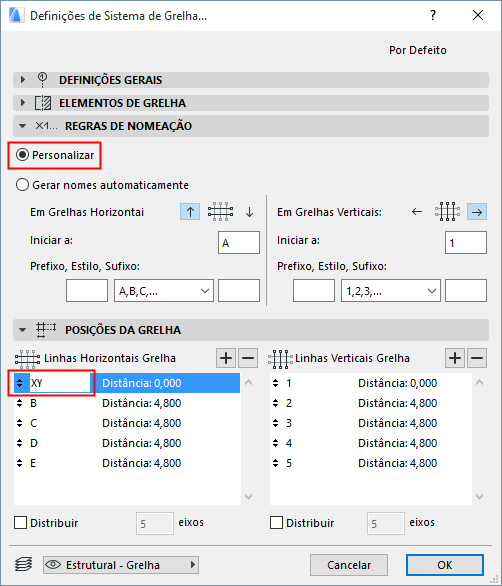

Personalizar: seleccione para introduzir nomes manualmente para qualquer elemento de grelha, utilizando os campos no Painel das Posições de Grelha: se clicar em Personalizar no Painel de Regras de Nomeação, então os nomes da linha de Grelha tornam-se editáveis no Painel das Posições da Grelha.

Gerar nomes automaticamente: seleccione para gerar nomes automaticamente para as linha de Grelha neste Sistema de Grelha.

Direcção ascendente: seleccione uma ou duas direcções (clique na seta para cima ou para baixo) para definir em que direcção os nomes gerados automaticamente devem ser atribuídos.

•Iniciar a: este campo mostra o valor de início da nomeação dos elementos de Grelha.

•Prefixo: um texto estático apresentado em frente a cada nome gerado automaticamente.

•Sufixo: um texto estático apresentando depois de cada texto gerado automaticamente.

•Estilo: seleccione um estilo para as nomeações do elemento de Grelha gerado: tanto números (1,2,3,...), letras (A,B,C,... ou a,b,c,... ), ou números Romanos (I,II,III,IV,...)

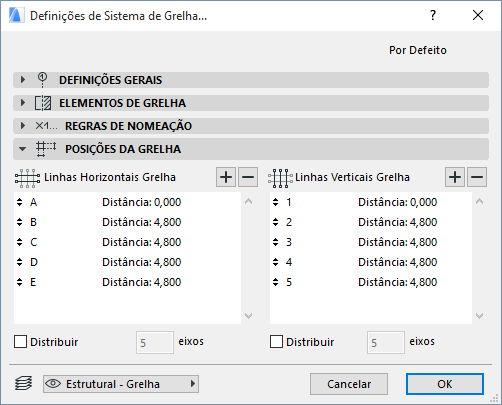

Sistema de Grelha Painel de Posições da Grelha

Utilize o painel para definir o número e a posição das linhas de Grelha horizontais e verticais para este Sistema de Grelha.

(Para um sistema de grelha curvo: Linhas Circulares Grelha e Linhas Radiais Grelha.)

Note que os parâmetros das linhas de grelha “horizontais” e “verticais” são relativas à posição ortogonal do Sistema de Grelha e rode juntamente com a Grelha.

Adicione uma linha de Grelha: clique no Sinal positivo para adicionar uma linha de Grelha.

Remova a linha de Grelha: clique no Sinal negativo para remover uma linha de Grelha.

Definir distância: clique no campo distância de qualquer uma das linhas de Grelha apresentadas para definir a sua distância da linha de Grelha anterior. A Distância da primeira linha de Grelha na lista está sempre em zero.

Distribuir: se não souber a distância que irá necessitar entre as linhas de Grelha, assinale a opção Distribuir para cada uma das direcções da linha de Grelha. Isto irá permitir-lhe definir o inícios dos pontos finais do sistema de grelha, quando coloca o sistema de Grelha, uma determinada direcção, dividida no número de linhas de Grelha definidas na lista.
