Importar Vistas do Projecto ARCHICAD

Para uma vista geral, ver Aceder a Vistas/Layouts de um Projecto ARCHICAD Externo.

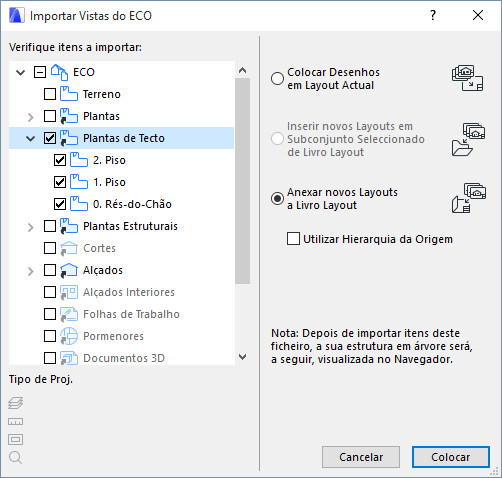

Esta caixa de diálogo aparece se estiver a colocar um Desenho no seu projecto, deste modo:

•Escolheu Ficheiro > Conteúdo Externo > Colocar Desenho Externo a partir do Ficheiro e seleccionou um tipo de ficheiro de Projecto ARCHICAD:

Verificar itens a importar: esta lista apresenta, numa estrutura em árvore, todas as Vistas do projecto seleccionado. Marque cada item que quiser importar para o projecto activo. (As definições de Tipo de Projecções de cada vista individualmente seleccionada são apresentadas por baixo da lista).

Se a Janela de Layout estiver aberta, estando a colocar um Desenho numa Janela de Layout aberta, só pode escolher uma vista individual aqui.

Se marcar uma caixa, junto ao nome de uma pasta, selecciona todas as Vistas dessa pasta.

Seleccione uma das opções da direita para definir onde colocar os desenhos importados.

•Colocar Desenhos no Layout Actual: coloque cada Vista seleccionada como um Desenho no Layout actualmente activo.

•Inserir Novos Layouts em Subconjunto Seleccionado de Livro de Layouts: coloque cada Vista num Novo Layout do Subconjunto (desde que tenha sido seleccionado um Subconjunto na palete do Navegador antes de seleccionar o comando Colocar Desenho Externo).

Nota: esta opção não está activa se não tiver sido seleccionado nenhum Subconjunto no Navegador, ou se estiverem abertas várias estruturas em árvore do Navegador, com vários subconjuntos seleccionados.

•Anexar Novos Layouts a Livro de Layouts: coloque cada Vista como um Desenho num novo Layout anexo ao Livro de Layouts

Nota: depois de importar os itens a partir deste ficheiro, a sua estrutura em árvore, daqui em diante, será visualizada no Navegador, por isso você poderá arrastar e largar itens, no futuro, facilmente.

Utilizar Hierarquia da Origem: marque esta opção para reter a hierarquia do ficheiro de origem. O projecto actual irá recriar a mesma estrutura de pastas no Navegador.
