Para mais informações, veja Layouts Mestre.

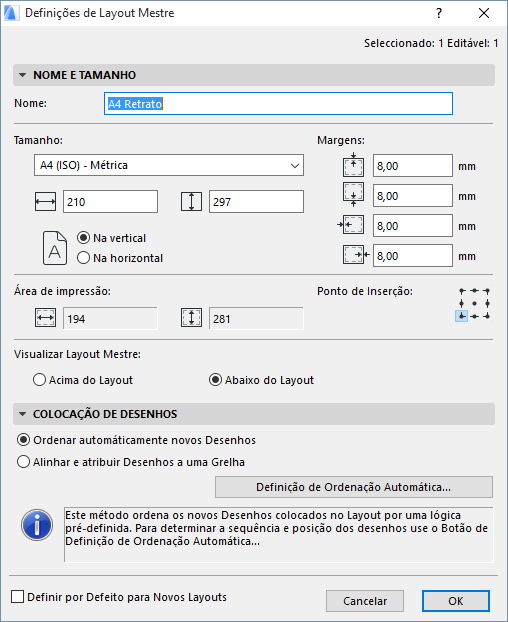

Esta caixa de diálogo está disponível a partir de:
•o menu de contexto Layout ou Layout Mestre
•No Navegador: seleccione Layout Mestre, depois clique em Definições
•Documento > Livro de Layouts > Definições de Layout Mestre
Nota: as unidades de comprimento definidas para o Layout Mestre são unidades do Layout, definidas em Opções > Preferências do Projecto > Unidades de Trabalho.)
•Nome: indique um nome para o Layout Mestre.
•Tamanho: defina o tamanho do Layout Mestre, utilizando os tamanhos de papel disponíveis na lista pendente, ou a opção Pessoal. Os dois campos seguintes indicam a dimensão horizontal e vertical do Layout.
•Margens: indique os valores das quatro margens do Layout Mestre.
•Seleccione Vertical ou Horizontal para a orientação do Layout Mestre.
Área de Impressão: esta área indica a área de impressão do Layout Mestre (tendo em conta o Tamanho e as Margens).
Ponto de Inserção: clique num dos nove pontos, para seleccionar o ponto de inserção do Layout Mestre.
Visualizar Layout Mestre
•Acima do Layout: os itens do Layout Mestre serão colocados em cima do Layout (obstruindo, nalguns casos, algum do conteúdo do Layout).
•Abaixo do Layout: os itens do Layout Mestre serão colocados por trás do Layout. O conteúdo do Layout pode obstruir alguns itens do Layout Mestre.

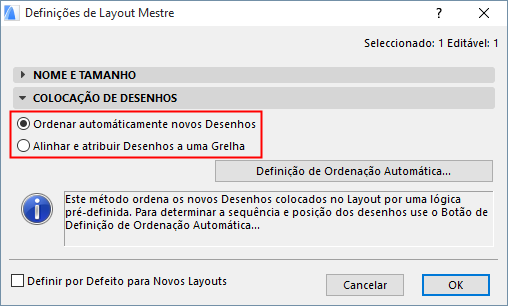

Seleccione uma das duas lógicas de colocação de múltiplos Desenhos num Layout.
Nota: a lógica por defeito é “Ordenar Automaticamente”. Se estiver a colocar um só Desenho no Layout, este será colocado no centro da Folha.
Ordenar Automaticamente novos Desenhos

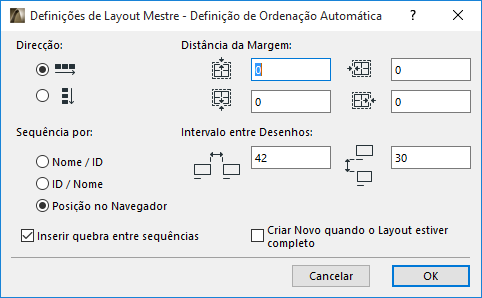

Se seleccionar esta opção, clique em Definição de Ordenação Automática para definir o seguinte:
Direcção: seleccione horizontal ou vertical para determinar a direcção em que os Desenhos subsequentes são colocados no Layout.
Distância à Margem: defina uma margem livre, em relação a cada um dos quatro lados do Layout.
Sequência por: ao colocar múltiplos Desenhos de uma vez, esta opção determina a ordem pela qual aparecem no Layout.
•Nome/ID: nome por ordem alfabética; em caso de nomes idênticos, os Desenhos são colocados pela ordem da ID (numérica ou alfabética).
•ID/Nome: pela ordem da ID; em caso de IDs idênticas, os Desenhos são colocados de acordo com o nome (ordem alfabética).
•Posição no Navegador: os Desenhos são colocados pela ordem (de cima para baixo) pela qual aparecem no Mapa de Vistas do Navegador. (As Plantas são uma excepção; são colocadas pela ordem do Mapa de Vistas de baixo para cima- p.ex. Piso 1, 2, 3...).
Inserir quebra entre sequências: a “Sequência” depende das suas opções Sequência por:
•Se ordenar por Nome/ID (ou ID/Nome): assinale esta caixa para iniciar uma nova Linha/Coluna sempre que o Nome (ou ID) mude.
•Se ordenar pela Posição no Navegador: assinale esta caixa para iniciar uma nova linha/coluna para cada nova pasta no Mapa de Vistas do Navegador. Por exemplo, os Desenhos da pasta Pormenores serão colocados numa linha, os da pasta Secções na seguinte, etc..
Intervalo entre Desenhos: define a dimensão do intervalo entre as linhas e colunas dos Desenho colocados. (Medido em Unidades do Layout, definidas em Opções > Preferências do Projecto > Unidades de Trabalho.)
Criar Novo quando o Layout estiver completo: crie um novo Layout se o actual estiver cheio.
Alinhar e Atribuir Desenhos a uma Grelha

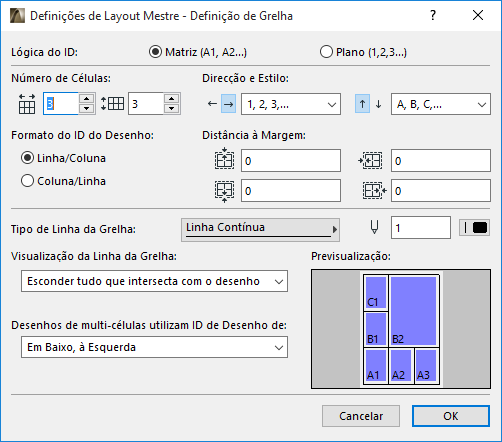

Se seleccionar esta opção, clique em Definição de Grelha para aceder às opções da Grelha. Ao definir estas opções, consulte a imagem de pré-visualização.
Lógica do ID: atribua uma ID a cada célula da grelha com uma lógica definida:
•Matriz: cada ID de célula é baseada no seu número de coluna e linha
•Plano: IDs de célula são numeradas sequencialmente.
Número de Células: defina o número de colunas e linhas da sua Grelha.
Em função do método ID escolhido (Matriz ou Plano), os controlos seguintes são variáveis.
Opções de ID do Estilo Matriz
Direcção e Estilo
•Escolha como atribuir IDs a colunas/linhas de grelha (esquerda/direita e para cima/para baixo)
•Escolha um estilo de numeração de ID
Formato do ID do Desenho: para IDs do estilo Matriz, defina um formato de numeração:
•Linha, depois Coluna, ou
•Coluna, depois Linha
Opções de ID de Estilo Plano
Iniciar em: defina um canto da grelha como o ponto inicial para atribuição de IDs de célula
Estilo: escolha um estilo de numeração de ID
Direcção Principal: defina a direcção (horizontal ou vertical) na qual atribuir as IDs de células, a iniciar no canto que designou (Iniciar em).
Os restantes controlos do painel aplicam-se à Grelha, independentemente da lógica da ID.
Opções de Visualização da Linha da Grelha
Nota: estas definições das Linhas também afectam a impressão.
•Distância à Margem: defina a distância da Grelha à margem do papel (topo, base, esquerda e direita).
•Escolha o tipo de linha e a cor da caneta
•Mostrar/Esconder Todas as Linhas
•Esconder tudo o que intersecta com o desenho: seleccione esta opção para esconder essas linhas.
Desenhos de Multi-Células
Defina que ID de célula deve ser atribuída como a ID do desenho (Vai escolher um dos quatro cantos do desenho; a ID da célula que esse canto ocupa será a ID do Desenho.)
Definir por Defeito para Novos Layouts
Seleccione esta caixa se pretender que este Layout Mestre sirva de Layout Mestre por defeito para novos Layouts.
