O Gestor de Desenhos lista todos os Desenhos colocados no Projecto (no Livro de Layouts e vistas do Modelo), incluindo os referentes a projectos e ficheiros externos, como ficheiros PDF.
Utilize os comandos do Gestor de Desenhos para verificar o estado dos desenhos colocados, modificar o tipo de actualização, e restabelecer, reparar ou alterar ligações.

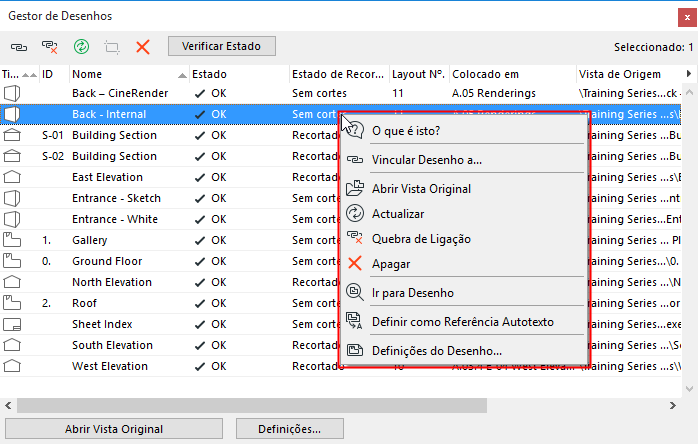

Para qualquer desenho seleccionado na lista, estão também disponíveis comandos do menu de contexto.
Não é possível editar os parâmetros de um desenho seleccionado directamente no Gestor de Desenhos. Para editar parâmetros de desenho, utilize as Definições do Desenho.
Pode também seleccionar Desenhos e aceder ao Gestor de Desenhos através do Centro de Acção. (Ficheiro > Informações > Centro de Acção).
Estado da Actualização do Desenho
Comandos do Gestor de Desenhos
Gerir e Actualizar Desenhos Colocados
Dispõe das seguintes opções:
•seleccione Ficheiro > Conteúdo Externo > Gestor de Desenhos
•clique no ícone do Gestor de Desenhos, no menu pop-up, no canto superior esquerdo do Navegador/Organizador:
•seleccione Janela > Janelas > Gestor de Desenhos
Se a janela activa incluir um Desenho, é listado no Gestor de Desenhos carregado.
•Informações por defeito para cada desenho: Tipo, ID, Nome, Estado, Estado de Recortar, Layout (Colocado em), Vista de Origem, Percurso

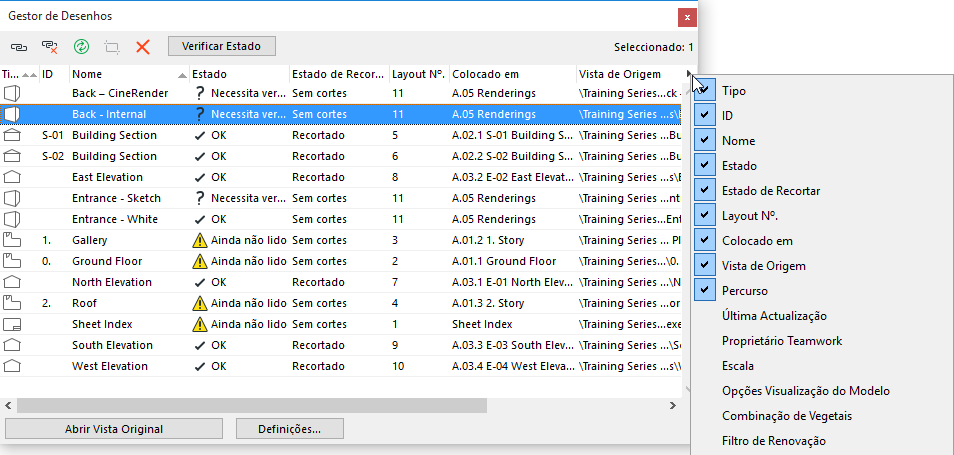

•Ligar/desligar alternância de colunas: clique com o botão direito do rato em qualquer cabeçalho de coluna para ver a lista de colunas disponíveis ou clique na seta preta na extremidade direita das colunas da lista
•Ordenar colunas por clique no cabeçalho da coluna
•Ordenação secundária: clique num segundo cabeçalho para ordenar adicionalmente na hierarquia resultante da primeira ordenação
•Redimensionar graficamente o tamanho das colunas
•Tipo: indica o tipo de origem do Desenho (p.ex. uma Vista em Planta ou um ficheiro PDF).
•ID: mostra a ID do Desenho.
•Nome: mostra o Nome do Desenho.
•Estado: Ver Estado da Actualização do Desenho, em baixo.
•Colocado em: O nome do Layout ou Vista de Modelo em que o Desenho está colocado.
•Vista de Origem: Vista de Origem como indicado no Mapa de Projecto do Navegador. Se a fonte do Desenho não for uma vista ARCHICAD, esta coluna indica o nome do ficheiro de origem, e (no caso de um ficheiro PDF multi-página) o número da página a partir da qual o Desenho é criado.
Nota: se o Desenho de origem for um paper space DWG, este campo também indica o número do viewport.
•Caminho: A localização do ficheiro de origem do desenho (p. ex.: interno ou então o caminho do ficheiro).
Estado da Actualização do Desenho
Para o(s) desenho(s) seleccionado(s):
•OK: o Desenho está actualizado.
•Modificado: a fonte foi modificada. Clique em Actualizar para actualizar o Desenho.
•Em falta: não foi possível encontrar a fonte do desenho vinculado.
•Não Acessível: o ficheiro de origem é um ficheiro Teamwork antigo (um formato de ficheiro Teamwork de uma versão do ARCHICAD anterior à versão 13) ou um projecto Teamwork do ARCHICAD 13 localizado numa BIMcloud/Servidor BIM. Não tem acesso a esta fonte, pois está a utilizar uma Versão Demonstração do ARCHICAD ou uma chave de protecção não-Teamwork; ou não possui direitos de acesso Teamwork para esta fonte.
•A ser actualizado: estado temporário de um Desenho incluído no conjunto de Desenhos a actualizar, quando o processo de actualização ainda não o tenha atingido.
•A Actualizar: estado temporário de um Desenho a ser actualizado nesse momento.
•Embutido. A ligação deste Desenho foi quebrada e não pode ser actualizada. (O Gestor de Desenhos indica a fonte original, mas apenas para efeitos informativos.)
•Necessita Verificação: a função de verificação rápida do ARCHICAD não consegue determinar com certeza se o desenho necessita ou não de actualização. Neste caso, pode executar uma das seguintes acções:
–Clicar na opção Verificar Estado para verificar se o Desenho está OK ou Modificado. Neste último caso, se o método de actualização for Manual, pode decidir se o quer actualizar ou não. (Um Desenho definido para actualização Automática será actualizado logo que active o seu Layout ou janela.)
–Clicar em Actualizar.
Comandos do Gestor de Desenhos

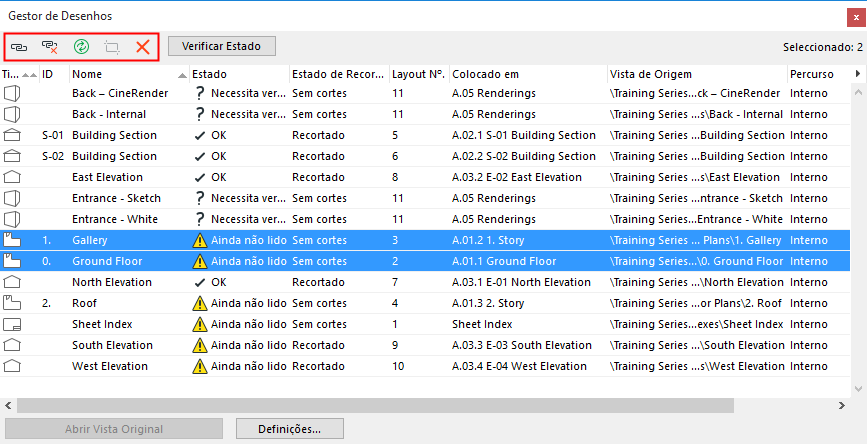

Os (ícones) de comandos em cima, à esquerda aplicam-se ao(s) desenho(s) seleccionado(s) na lista. Todos os comandos aplicáveis estão também disponíveis no menu de contacto do Desenho seleccionado.

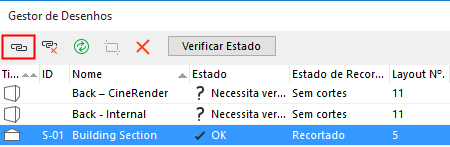

Vincula o desenho seleccionado a uma fonte externa ou a uma vista interna.

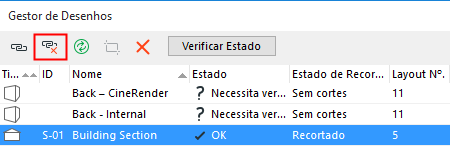

Quebra a ligação do desenho seleccionado. O desenho está agora embutido no projecto. Não pode ser actualizado até o voltar a ligar a uma origem.
Clique para actualizar o desenho.
Para um Desenho seleccionado com uma Moldura dimensionada manualmente, que não está recortada:
este comando corta o conteúdo não visível do Desenho.
Ver Moldura do Desenho.

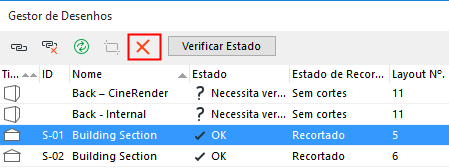

Clique para apagar o(s) desenho(s) seleccionado(s) depois de confirmar a mensagem de aviso.
Nota: a eliminação de um desenho SÓ pode ser anulada se a Janela que contém o desenho estiver activa na altura da eliminação.
Verifique o estado de actualização do(s) desenho(s) seleccionado(s), se o estado for "Necessita verificação".

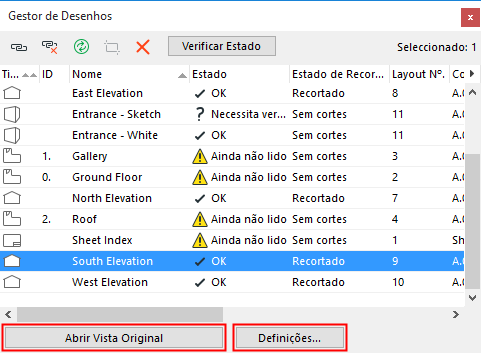

Abra a vista original do desenho seleccionado. (Este botão fica cinzento para os Desenhos tendo uma origem externa.)
Abra a caixa de diálogo Definições do(s) desenho(s) seleccionado(s).
Nota: para atribuir parâmetros a vários Desenhos ao mesmo tempo (como um Conjunto de Canetas uniforme a todos os Desenhos do Livro de Layouts), seleccione os Desenhos no Gestor de Desenhos, e clique em Definições. Quaisquer definições alteradas serão aplicadas a todos os Desenhos seleccionados (as outras definições mantêm-se inalteradas em cada desenho).
