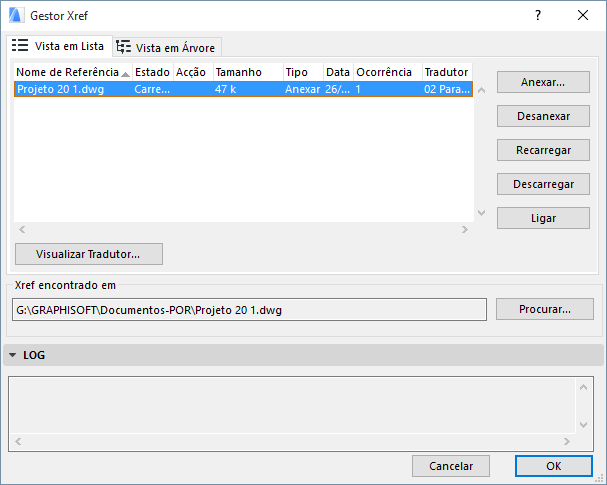

Para aceder a esta caixa de diálogo, vá a Ficheiro > Conteúdo Externo > Gestor Xref.
A maioria das funções relacionadas com XREFs podem ser executadas nesta caixa de diálogo.
Para uma descrição geral destas funções, veja Trabalhar com XREFs.
Os dois botões no canto superior esquerdo da caixa de diálogo controlam a visualização da lista de XREFs agrupadas.
•O botão da esquerda apresenta todas as XREFs pela ordem em que foram agrupadas.
•O botão da direita apresenta as XREFs agrupadas como uma estrutura em árvore hierárquica. Como os ficheiros DWG, utilizados como referências externas, também podem conter referências externas adicionais, pode ocorrer aninhamento. Este pode ser bastante complexo, com vários níveis de sub-referências.
O modo hierárquico permite visualizar que ficheiros se referem a outros ficheiros externos, indicando o que será carregado para o Projecto, quando é agrupado um ficheiro de referência externo. Se um ficheiro agrupado se referir a outros ficheiros, aparecerá à sua esquerda um sinal +. Se clicar no sinal +, são mostrados os ficheiros associados.
Lista de XREFs: esta lista contém a informação sobre os ficheiros agrupados. No cabeçalho, clique na barra de divisão para editar a largura do pilar, se necessário. Se estiver no modo de lista, poderá visualizar os dados sobre cada ficheiro, incluindo:
•Nome de Referência: o nome da referência é normalmente igual ao nome do ficheiro agrupado.
•Estado: o estado exacto do ficheiro, depois de cada operação que o afecta, tal como Carregado, Destacado, Recarregado, Não Carregado ou Limitado.
•Tamanho: o tamanho do ficheiro referido.
•Tipo: o tipo de referenciação externa, tal como Anexar ou Capa.
•Data: a última data de modificação do ficheiro.
•Inserir: o número de inserções (cópias) de um ficheiro de referência externo anexadas ao Projecto. Tal como os objectos de biblioteca, é possível agrupar uma referência externa várias vezes a um Projecto, e em vários locais (diferentes vegetais, pisos, etc.).
•Tradutor: Para cada XREF colocado, esta coluna mostra o tradutor utilizado para o colocar, que também será utilizado para o actualizar. Se uma ocorrência tiver sido colocada várias vezes com diferentes tradutores, estas ocorrências são listadas separadamente, por tradutor.
O percurso do ficheiro abaixo mostra a localização do ficheiro XREF seleccionado.
Anexar
Clique neste botão para abrir a caixa de diálogo Anexar XREFs.
Para mais informações, veja Anexar Opções XREF.
Para informações sobre opções de atribuição de nomes para XREFs Anexados, ver: Colocar Desenhos em: na secção Definições de Tradutor DXF-DWG.
Desanexar
Clique nesta opção para desanexar a XREF do desenho: se fechar a caixa de diálogo, esta será removida do Projecto. Se quiser utilizá-la novamente, terá que voltar a agrupá-la. A coluna Estado irá reflectir este estado “destacado”.
Quando o XREF está destacado, o diálogo permite-lhe seleccionar por entre atributos de retenção ou remoção XREF destacados, incluindo layers, tipos de linha e tramas.
Se o ficheiro DWG ou DXF, utilizado como referência externa, tiver sido modificado, e se quiser que as mais recentes alterações apareçam no seu Projecto ARCHICAD, pode clicar na opção Recarregar. O programa volta a carregar o ficheiro para o ARCHICAD, e é visualizado o seu estado mais recente. Além disso, se tiver descarregado do Projecto um ficheiro de referência externo, pode voltar a carregá-lo com a opção Recarregar. A coluna Estado da caixa de diálogo irá reflectir esta situação.
Nota: o processo de recarregamento não apresenta uma caixa de diálogo de opções, para especificar os respectivos parâmetros. Estes parâmetros estão na base de dados: será utilizada a mesma informação especificada anteriormente, com o comando Anexar.
Clique nesta opção para manter o ficheiro externo anexado ao Projecto, mas descarregando-o da memória. O conteúdo do ficheiro não aparecerá na Planta. Ao contrário do comando Desanexar, que remove o ficheiro do projecto e da lista de ficheiros do Gestor XREF, o comando Descarregar mantém o ficheiro anexado. Se clicar na opção Recarregar, o ficheiro volta a aparecer. Estas opções são reflectidas na coluna Estado da caixa de diálogo.
Nota: depois de descarregar uma XREF, aparece um texto no ponto de inserção da XREF, informando-o deste facto. Por exemplo, se descarregar o ficheiro XREF “PAREDES”, aparecerá na Planta a mensagem ‘Descarregado XREF “PAREDES”, no lugar da XREF.
A opção Ligar agrupa ao Projecto o conteúdo do ficheiro externo, e apaga a referência externa da lista.
Nota: esta opção transforma todas as cópias do ficheiro externo em partes do Projecto. Não é possível Ligar apenas uma cópia do ficheiro XREF.
Quando liga uma XREF, os nomes dos respectivos vegetais reflectem a alteração, tomando o seguinte formato:
‘XREF_NOME $ NUMERO $ NOME_VEGETAL’.
Por exemplo, o vegetal CANETA_5 do ficheiro XREF chamado “PAREDES” é convertido no vegetal PAREDES|CANETA_5, ao ser anexado. Quando o ficheiro é ligado ao Projecto, o nome do vegetal muda automaticamente para PAREDES$36$CANETAS_5, correspondendo o número “36” ao número na lista de vegetais.
Clique nesta opção para abrir uma caixa de diálogo de directoria, onde pode alterar o ficheiro para onde aponta a XREF seleccionada (XREF encontrado em). Depois de seleccionar outro ficheiro, e de voltar à caixa de diálogo Gestor de XREF, tem que clicar na opção Recarregar, para que a alteração seja efectiva. Depois de sair da caixa de diálogo, clicando em OK, o ARCHICAD recarrega o novo ficheiro, que será então associado ao nome da XREF.
Esta função é particularmente útil, quando tiver uma XREF no seu projecto, cujo ficheiro original tenha sido alterado e guardado sob um novo nome.
Por exemplo, considere uma Planta, anexada a um projecto de decoração de interiores, denominado “Planta990728.DWG.” Mais tarde, esta Planta é alterada, e guardada sob o nome “Planta 0801.DWG.” Se clicar em Procurar, e seleccionar este novo ficheiro, o vínculo será associado a esta versão mais recente da Planta, permitindo ao Decorador de Interiores a actualização rápida do Projecto.
Clique nesta opção para expandir a caixa de diálogo Gerir XREF, e visualizar uma lista de todos os passos efectuados na sessão actual.
Este relatório permite visualizar as funções que o programa irá executar, quando clicar em OK.
Clique em Esconder Log para ocultar novamente o relatório.
Clique neste botão para visualizar as definições do Tradutor DXF-DWG de qualquer XREF seleccionado a partir da lista. A caixa de diálogo que surge é apenas de visualização.
Para informações sobre opções de atribuição de nomes para XREFs Anexados, ver: Colocar Desenhos em: na secção Definições de Tradutor DXF-DWG.
