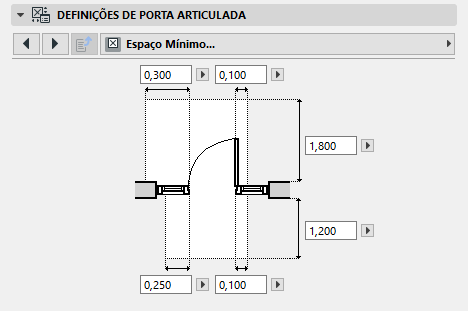

Segue-se uma descrição da página de separador Espaço Mínimo do painel Definições à Medida para uma "Porta Articulada", com janela lateral e bandeira, da Biblioteca ARCHICAD INT.
Utilize estes controlos para definir os requisitos de espaço mínimo para espaço livre em todos os lados desta porta.
Como auxílio de desenho, pode depois activar uma Opção de Visualização de Modelo para visualizar o espaços mínimos livres (para portas e objectos) na Planta.
Para visualizar limites de Espaço Mínimo na Planta para todas as portas e objectos no projecto que possuem um parâmetro de espaço mínimo definido:

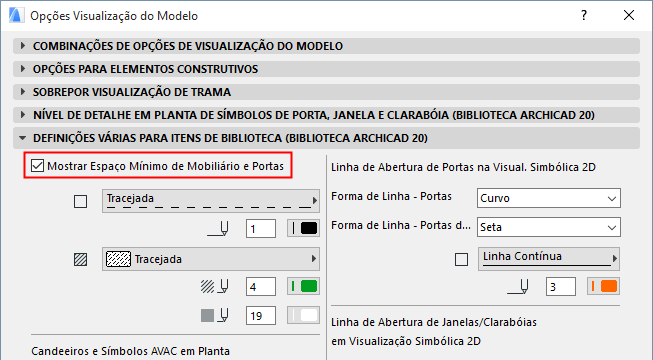

1.Ir para Documentação > Visualização do Modelo > Opções de Visualização do Modelo
2.Abra o painel Definições Diversas para Itens de Biblioteca.
3.Seleccione a caixa Mostrar Espaço Mínimo.
Utilize os controlos abaixo da caixa de verificação para definir canetas, tipo de linha e tramas para a visualização do espaço mínimo.
Para informações gerais sobre o painel Definições à Medida, ver Onde Definir Parâmetros de Porta/Janela.
