Definições de Porta/Janela e Vão
Segue-se uma descrição da página de separador Definições de Porta/Janela e Vão do painel Definições à Medida, da Biblioteca ARCHICAD INT.
Pode definir todos os principais parâmetros nesta página de separador.

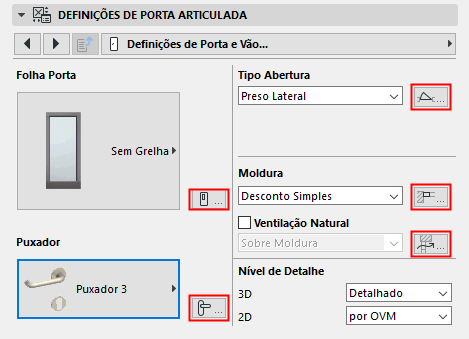

Para definir parâmetros adicionais, mais detalhados, destes componentes (p. ex., Folha, Moldura), clique no ícone à direita da definição para aceder à respectiva página de separador onde pode encontrar parâmetros adicionais.
Folha e Puxador da Porta
Utilize os pop-ups para escolher um estilo de Folha e um estilo de Puxador para a porta.
Para definir parâmetros adicionais, clique no ícone à direita dos respectivos pop-ups para saltar para a página de separador Tipo de Folha de Porta.
Para cada componentes da abertura, escolha um tipo no pop-up. (Definições disponíveis dependem do item da biblioteca.)
Para definir parâmetros adicionais, clique no ícone à direita para saltar para a página de separador Tipo de Abertura e Ângulo.
Ver Tipo de Abertura e Ângulo (Porta/Janela).
Estilo da Moldura: Escolha um de três estilos de moldura.
Nota: se a porta escolhida utilizar um tipo de abertura de saída dupla, é utilizado automaticamente o estilo de Blocos mais simples. Neste caso, não estão disponíveis mais opções.

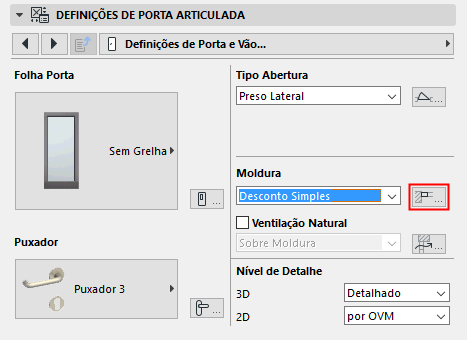

Para definir parâmetros de moldura adicionais, clique no ícone à direita para saltar para a página de separador Estilo de Moldura e Dimensões.
Ventilação Natural: seleccione esta opção se a abertura utilizar ventilação natural, depois escolha "Sobre Moldura" ou "Sobre Envidraçado."
Para definir parâmetros de ventilação adicionais, clique no ícone à direita para saltar para a página de separador Ventilação Natural.
Ver Ventilação natural.

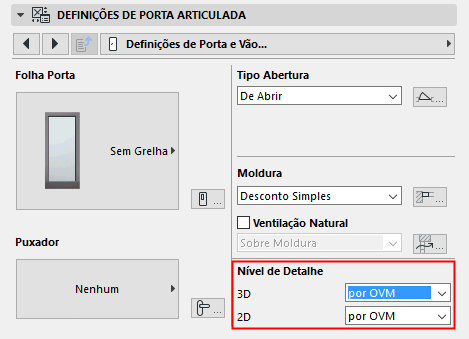

Escolha opções para o nível de detalhe com o qual pretende visualizar a abertura tanto em 2D, como em 3D.
A definição original para Nível de Pormenor 3D e 2D é Por OVM. Isto corresponde às opções definidas em Opções de Visualização do Modelo (Documentação > Visualização do Modelo > Opções de Visualização do Modelo):
Nível de Detalhe 3D
Para substituir definições baseadas em OVM para esta Porta/Janela: escolha Esquemático, Simplificado ou Completo.

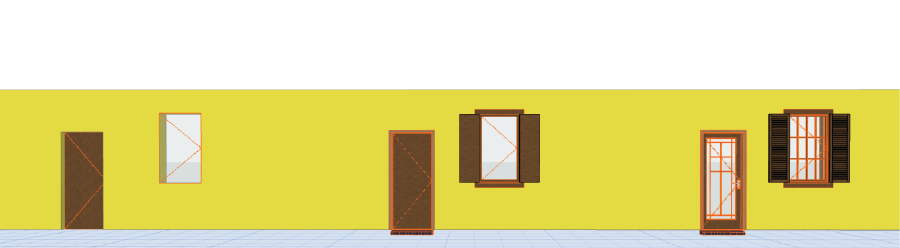

Da esquerda: Esquemático, Simplificado, Completo
Se escolher Off, é apenas apresentado um vão.
Nível de Detalhe 2D
Sensível à Escala: o nível de pormenor depende da escala do projecto.
De outra forma, pode fixar o nível de detalhe para um determinado nível (p.ex. 1:200), ou desligá-lo (sendo que neste caso não é apresentado qualquer símbolo de abertura 2D).
