Archicadの構成要素データ

構成要素とは

ビルディングマテリアルを含む構造要素またはライブラリ部品は、1つまたは複数の構成要素で構成されます。

単純なスラブには、1つのビルディングマテリアルと1つの構成要素があります。

複合構造スラブには、層と同じ数の構成要素があります。各層にビルディングマテリアルがあり、それぞれの層は個別の構成要素です(複数の層が同じビルディングマテリアルを使用している場合でも)。

断面形状要素では、各塗りつぶし(断面形状編集を参照)が個別の構成要素を表します。

GDLオブジェクトはこれとは異なります。同じビルディングマテリアルを使用するオブジェクトの全ての部品が、1つの構成要素とみなされます。例えば、複数のオブジェクト部品全てが同じガラスビルディングマテリアルを使用する場合、これらの部品は1つの構成要素とみなされます。

BIMモデルでの構成要素データの使用

構成部品データは以下で表示できます。

連動一覧表の構成要素リスト

構成部品データをリストするラベル

エクスポートしたIFCファイル

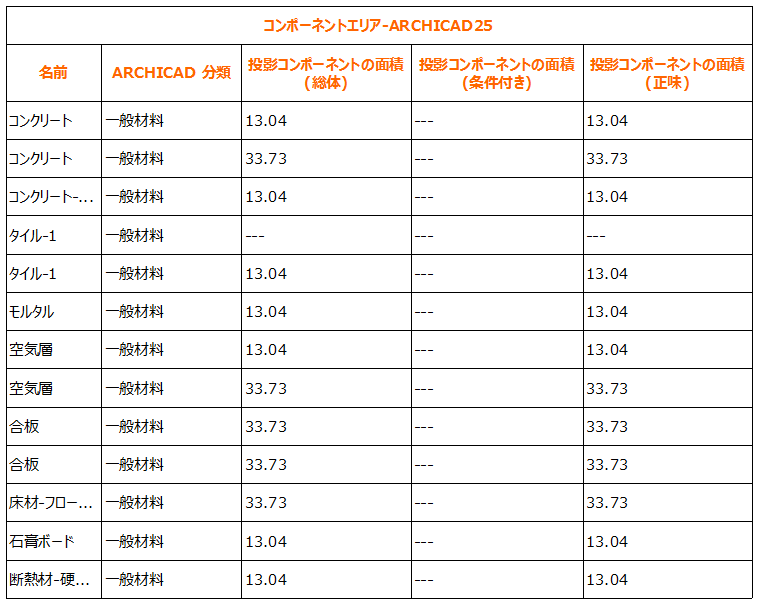

構成要素リスト

構成要素リストは、複合構造要素、断面形状要素、または基本要素の各構成要素(壁、スラブ、屋根、モルフ、メッシュ、および/またはマルチ構成要素の断面形状要素)に関する情報の一覧表示に適しています。


構成要素リストには以下の項目を含めることができます。

構成要素に固有のプロパティ(「一覧表内の構成要素リストパラメータ」を参照)

ビルディングマテリアルの任意のプロパティ(各構成要素は 最大1つのビルディングマテリアルで構成されるため)

当然ながら、要素プロパティをリストに追加することはできますが、これらのプロパティ値は(構成要素のデータではなく)要素レベルのデータを反映します。

構成要素リストに分類データを表示

構成要素自体には分類は含まれません。

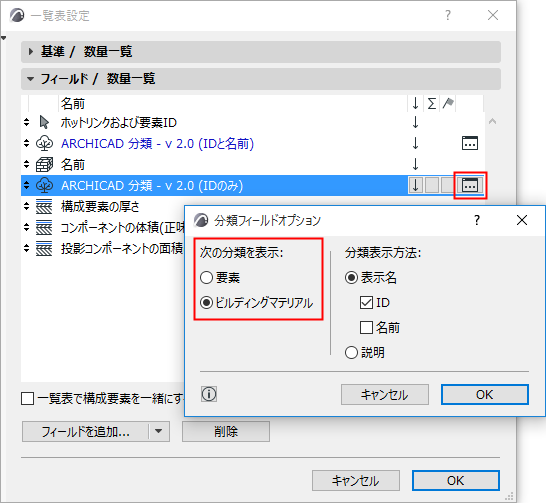

要素構成スキームに分類パラメータが含まれている場合は、ポップアップをクリックして、表示する分類データを指定します。

要素別(構成要素を含む要素の分類をリスト)

ビルディングマテリアル別(構成要素のビルディングマテリアルの分類をリスト)


関連トピック

一覧表内の構成要素リストパラメータ

構成要素の面積の計算

要素パラメータ
