ビューを案件に追加

案件に任意の数のスナップショットビューを追加します。

ビューは通常、案件の要素に関連していますが、案件に要素を含める必要はありません。新しい案件を作成し、1つ以上のビューを追加して、必要に応じてマークアップするだけです。


案件でのビューの作成と管理

1.案件マネージャを開きます。

2.任意のモデルウィンドウでビューを設定します。

3.[新規ビューを追加]アイコンをクリックします。

4.必要に応じて、ビューに名前を付けます。

5.[設定]ポップアップを使用して、選択したビューを編集または再定義します。

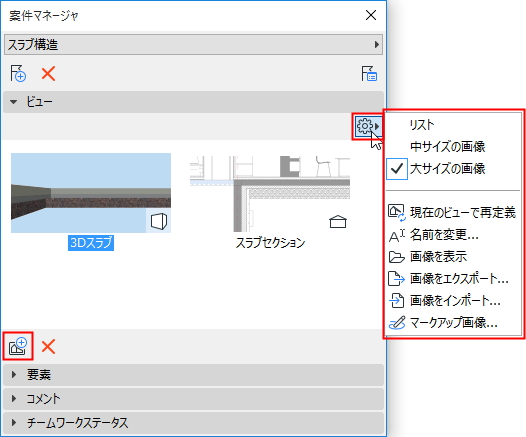

[設定]ポップアップを使用して、選択した単一のビューを管理します。

現在のビューで再定義:表示要素、カメラ位置、切断面、およびスナップショットのリストを更新します。

画像を表示:スナップショットを新規タブで開きます。

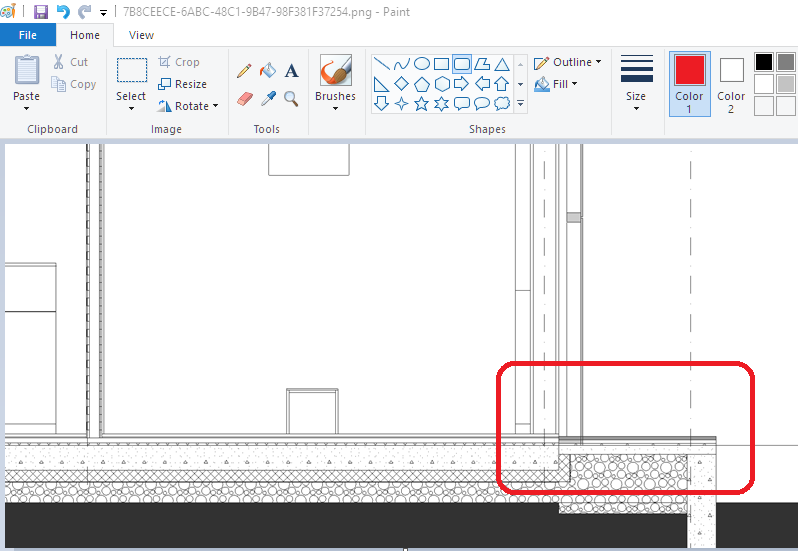

マークアップ画像:保存されたビューをデフォルトの画像エディタ(通常はペイントまたはプレビュー)で開いて編集します。


画像のエクスポート/インポート:選択した画像の形式でビューをエクスポートまたはインポートします。

注記:案件をBCF形式でエクスポートするとき:案件に平面図ビューが含まれている場合、フロアの最上部と最下部の切断面を含む、3D平行投影の上面図が生成されます。
