構造解析モデルの生成ルール

生成ルールは構造解析モデルに適用され、構造解析ソフトウェアへのエクスポート用にモデルを最適化します。

構造解析モデルを有効にすると、常に現在の生成ルールが自動的に適用されるようになります。コマンドを使用してルールを有効にする必要はありません。

各生成ルールセットには以下が含まれます。

調整ルール:このルールによって、1D部材と2D部材を調整(ストレッチ、縮小、オフセット)してノード間の連続性を確保します。構造解析には連続性が必須であり、連続性のないモデルではエラーになります。

端部/エッジリリース:接続のない端部/エッジリリースの処理に関する一般的なルールを定義します (これは受信側の解析ソフトウェアが全てのリリースを「剛接合」とする必要がある場合に便利です)。

開口フィルタ:非常に小さい開口や非常に狭い2D部材要素を構造解析モデルで無視するためのルールを定義します。

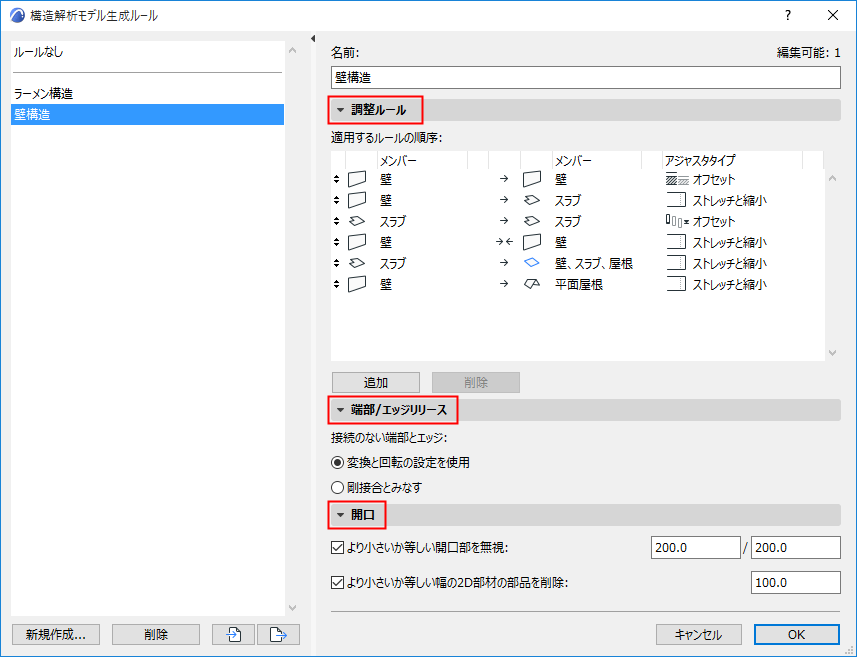

このダイアログボックスは、以下の方法で開きます

[デザイン]→[構造解析モデルの生成ルール]

[構造解析モデル]ツールバー



デフォルトテンプレートには、複数の定義済み生成ルールセット(および[ルールなし]オプション)が含まれます。デフォルトを使用してみてください。

  ルールを編集する必要がある場合、[追加]をクリックして選択したルールセットのコピーを作成して微調整します。

生成ルールの設定の詳細については、以下のセクションで説明します。

調整ルール

端部/エッジリリース(生成ルール)

構造解析モデルの開口をフィルタ
