벽, 보, 기둥, 지붕, 쉘, 모프에 관련.

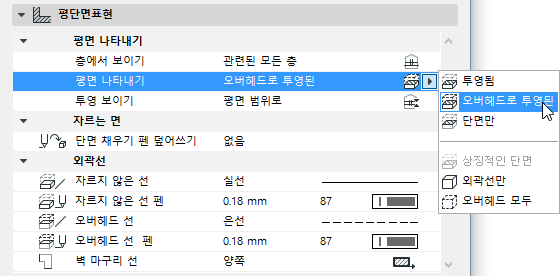

해당 요소의 도구 설정 대화상자의 평면 및 단면 패널에서 평면 디스플레이 팝업을 사용합니다.
옵션은 해당 요소에 따라 다릅니다.
오버헤드로 투영된
요소의 3D 모델의 잘린 부분 (예, 평면 절단면의 단계에서 잘린대로)과 요소의 오버헤드 부분 (예, 평면 절단면 위에 있는 요소의 부분) 및 그것의 잘리지 않은(아래쪽) 부분까지 더하여 보여줍니다.
주의: “오버헤드로 투영됨"은 경사진 또는 복잡한 기둥과 벽, 그리고 모든 지붕과 보를 위한 기본값 나타내기 설정입니다.
투영된
요소의 3D 모델의 절단 부분을 보여줍니다, 더불어 벽의 자르지 않은 (아래쪽으로) 부분과 함께.
“투영됨” 옵션들 (오버헤드로 투영됨, 또는 투영됨) 중 어느 것을 선택하면, 투영 보이기 옵션들을 사용하여, 투영의 범위를 추가로 정의할 수 있습니다.
추가 정보는, 투영 보이기 참조.
평면 절단면으로 절단된대로, 단면만 나타냅니다. (구조 요소들에 대해서만 사용할 수 있고 창이나 문에는 사용할 수 없음.)
몇 가지의 추가된 이론적인 나타내기 옵션이 사용 가능합니다:
상징적인 단면
(단순한 직선 벽, 개구부, 수직 또는 복잡한 기둥에만 적용 가능합니다.)
전체 평면 투영은 잘려진 것으로 나타나며, 해당 요소의 수직 위치에 관계 없이 그 단면선과 단면 채우기 속성을 사용합니다.
이 옵션은 층에서 보이기 컨트롤이 "작업층 만"으로 설정된 경우에만 이용할 수 있습니다. 평면 절단면 설정은 이 요소들의 디스플레이에 영향을 주지 않습니다.
외곽선만

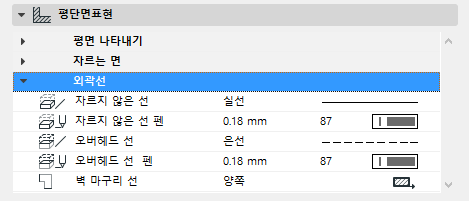

자르지 않은 속성을 사용하여 전체 요소의 외곽선이 보입니다. (자르지 않은 속성들은 설정 대화상자의 평단면 표현 패널 중 “외곽선”을 사용하여 각 요소에 대해 설정됩니다.)
오버헤드 모두
오버헤드 속성을 사용하여 전체 요소의 외곽선이 보입니다. (오버헤드 속성들은 설정 대화상자의 평단면 표현 패널 중 “외곽선”을 사용하여 각 요소에 대해 설정됩니다.)
