Настройка Цвета Фона Окна и Линий Сетки

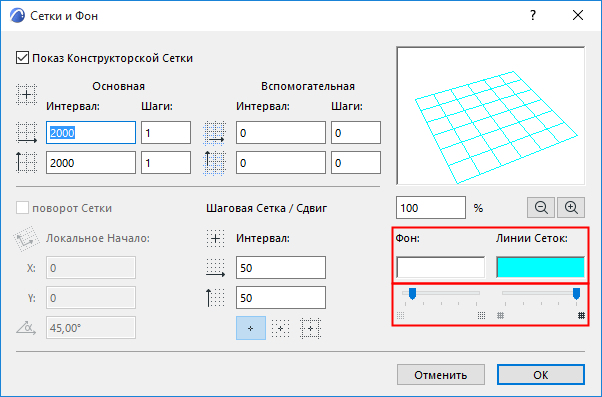

1.Активируйте команду меню Вид > Сетки и Плоскость Редактирования > Сетки и Фон.

2.Сделайте двойной щелчок на поле Фона, чтобы открыть диалог Настройки Цвета (на Mac: Цвет) для выбора другого цвета.

3.Сделайте двойной щелчок на поле Линий Сетки, чтобы открыть диалог Настройки Цвета (на Mac: Цвет) для выбора цвета Линий Сетки.

Примечание: выбранный здесь цвет также используется для отметки обесцвеченного Начала Проектных Координат, когда это начало временно перемещается.


Следующие два элемента управления доступны только в том случае, если активировано 3D-окно:

Непрозрачность Фона и Линий Сетки: эти регуляторы служат для настройки интенсивности фона сетки (плоскости редактирования) и линий сетки только в 3D-окне.

Автоматическая Настройка Цвета Перьев для Модельных Видов

Если значение яркости цвета фона экрана оказывается ниже определенного порогового значения (фон становится слишком темным), то черные перья начинают отображаться белым цветом (инвертируются). Эта функция очень полезна при использовании темного или черного фона для имитации рабочего пространства AutoCAD.

WhiteBlack.png BlackWhite.png

Однако на печать эти перья выводятся в соответствии с их реальными, а не инвертированными настройками цвета.

Цвета, отличные от черного и плохо различаемые на фоне других цветов, заменяются на лучше воспринимаемые близкие цвета. Элементы, для которых используются белые перья, отображаются на белом фоне светло-серым цветом. При печати для них тоже применяются исходные цвета из набора перьев.

Для отключения автоматической настройки цвета деактивируйте маркер Автоматическая Настройка Цвета Пера для Модельных Видов, воспользовавшись командой меню Параметры > Окружающая Среда > Представление на Экране.

См. Представление на Экране.
