Слои используются для логического разделения элементов. Однотипные группы элементов, такие как размеры, мебель, символы электрооборудования и т.д., размещаются на своих собственных Слоях.
Элемент может размещаться только на одном слое.
Для каждого слоя настраиваются следующие параметры:
•статус блокировки
•статус отображения
•режим отображения в 3D
•группа пересечения слоев.
ARCHICAD поставляется с предварительно настроенным набором слоев. Для каждого инструмента по умолчанию используется собственный слой. Поэтому, если вы создаете элемент при помощи того или иного инструмента, то он (элемент) автоматически располагается на соответствующем слое (например, на слое Наружные Стены, Колонны или Балки).
Примечание: Двери, Окна, Отверстия, Окончания Стен, Световые Люки и Угловые Окна не могут иметь собственных слоев; они всегда находятся на слоях тех элементов, в которых они размещены. Камеры также не имеют собственного слоя.
Слои можно удалять; в этом случае происходит удаление и всех расположенных на них элементов. Однако, существует специальный слой - Слой ARCHICAD, который нельзя удалить, скрыть или заблокировать, так как в проекте ARCHICAD всегда должен присутствовать хотя бы один слой. При наличии ошибки в файле, любые элементы, теряющие свои слои, переносятся на Слой ARCHICAD.

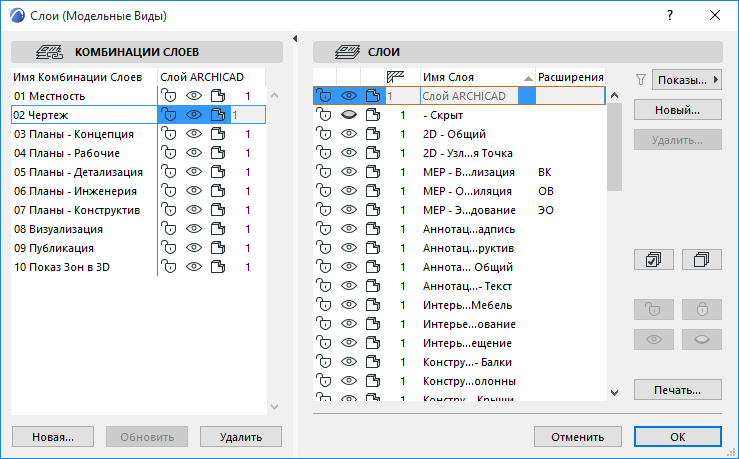

В каждом проекте ARCHICAD есть один набор слоев, настроить который можно в диалоге Параметров Слоев.
См. Диалоговое Окно Параметров Слоев.
Панель Слоев содержит кнопки, предназначенные для быстрого и удобного изменения статуса сразу нескольких выбранных слоев.
См. Панель Слоев.
Слои носят глобальный характер. Это означает, что одни и те же слои доступны на всех этажах и во всех окнах. Тем не менее, слои, используемые в Книге Макетов, могут иметь параметры, отличные от параметров слоев Модельных Видов. В заголовке диалога Параметров Слоев указывается тип активного в данный момент окна - Модельный Вид или Книга Макетов.
См. Использование Отдельных Настроек Слоев для Книги Макетов.
Блокировка Слоев для Предотвращения Редактирования Элементов

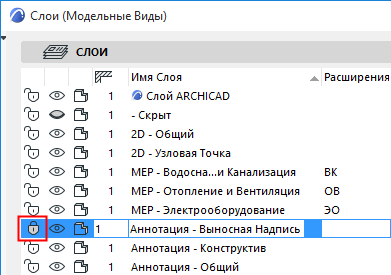

Нажмите значок с изображением замка, чтобы изменить статус блокировки выбранного слоя.
Расположенные на заблокированном слое элементы становятся недоступны для редактирования; это может оказаться очень удобно, если вам требуется предотвратить нежелательные изменения элементов проекта.
Использование Слоев для Включения и Отключения Показа Элементов

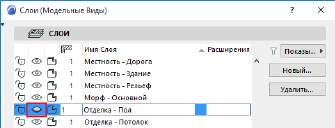

Управление статусом отображения выбранного слоя осуществляется при помощи значка в виде глаза.
Элементы, расположенные на скрытых слоях, не отображаются.
Использование Слоев для Отображения 3D-элементов в Каркасном Режиме

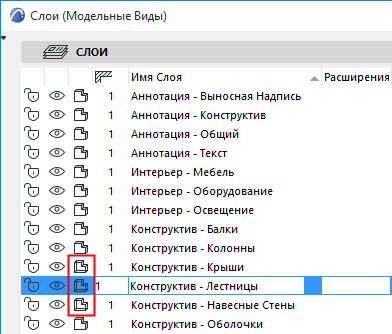

Воспользуйтесь значком с раскраской и тенями/каркасный для переключения режима отображения элементов, расположенных на выбранном слое.
Примечания: Этот параметр не зависит от примененного Стиля 3D, выбираемого при помощи команды меню Вид > Параметры 3D-вида.
