Использование Слоев для Предотвращения Пересечений

Слои позволяют управлять пересечениями элементов.

Пересекающиеся элементы, располагающиеся на слоях одной и той же Группы Пересечения Слоев, будут соединяться друг с другом при условии, что они корректно смоделированы.

Элементы, находящиеся на слоях разных Групп Пересечения Слоев, соединяться не будут.

Исключение составляет Группа 0: Элементы, расположенные на слоях с группой пересечения 0 (независимо от того, принадлежат ли они одному слою), пересекаться НЕ будут.

По умолчанию для каждого слоя используется группа номер 1, поэтому все пересечкающиеся друг с другом элементы будут соединяться согласно обычным правилам соединения, действующим в ARCHICAD.

Редактирование Номера Группы Пересечения Слоев

Откройте диалог Параметров Слоев (Документ > Слои > Слои)

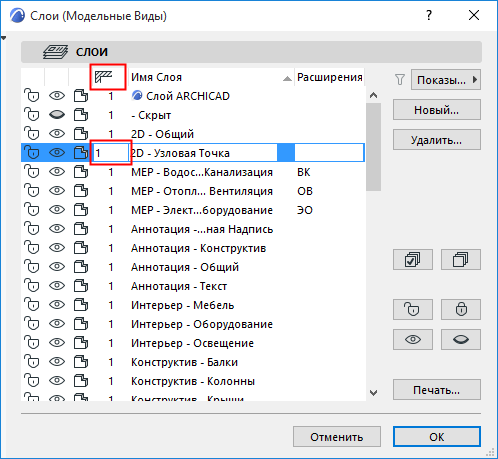

В панели Слоев выберите слой и введите значение в поле пересечения. В результате для всех элементов, расположенных на этом слое, будет применяться заданная вами Группа Пересечения Слоев.


Примечание: Цифровые Значения Групп Пересечения Слоев не имеют ничего общего с приоритетами элементов; они используются только как маркировка (например, 1 или 2) для группируемых элементов.

Примечание: Два элемента, размещенные в группе пересечения с маркировкой 0, пересекаться НЕ будут.

Предотвращение соединения элементов: назначение разных Групп Пересечения Слоев

Вам может потребоваться не соединять элементы, находящиеся на разных слоях, например, чтобы отобразить многослойную конструкцию стены. В этом случае пересекающиеся стены можно разместить на разных слоях с разными Номерами Групп Пересечения.


Слои, на которых расположены стены, имеют различные Номера Групп Пересечения: элементы не соединяются


Слои, на которых расположены стены, имеют одинаковые Номера Групп Пересечения: элементы соединяются

Примечание о Пересечении со Скрытым Слоем: Элементы, имеющие идентичные группы пересечения, будут пересекаться, даже если один из слоев скрыт. Это может привести к "исчезновению" линий, в местах пересечения с элементами скрытого слоя. Во избежание подобных ситуаций откройте диалог Параметров Слоев, выберите один из слоев и измените его номер Группы Пересечения.
