Линии

Линии назначаются каждому конструктивному элементу ARCHICAD в диалогах Параметров соответствующих Инструментов.

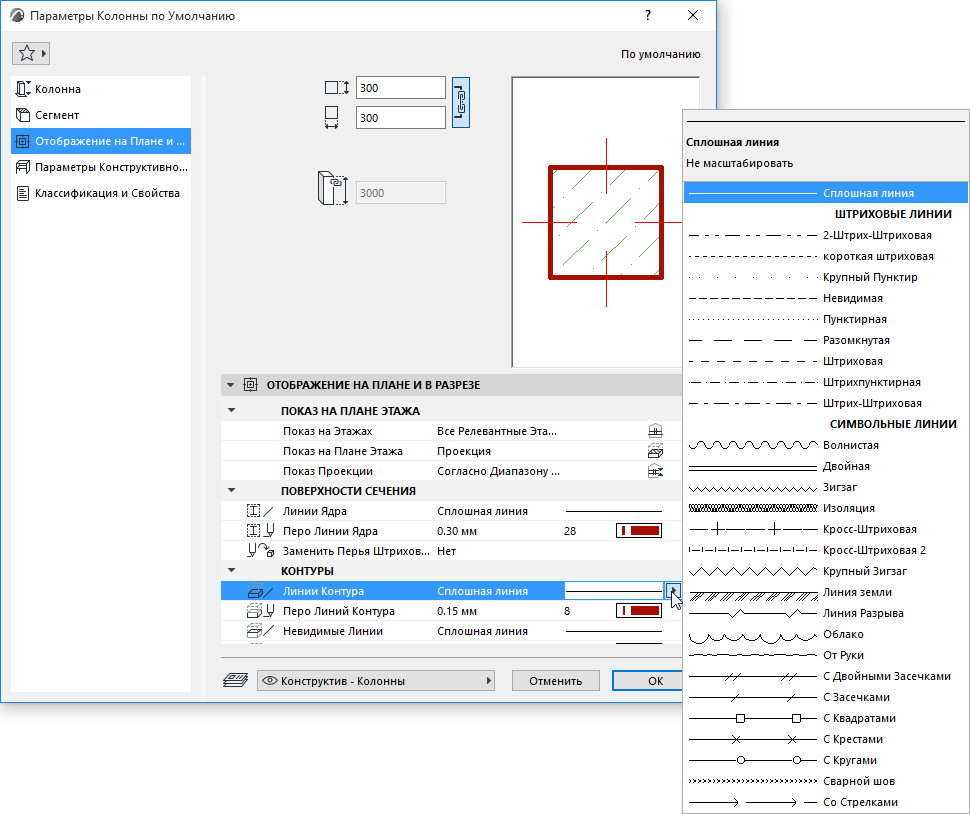

Например, настраивая отображение Колонны в 2D, вы применяете различные линии для контуров ядра, проекции и символа осевых линий.


Типы Линий, доступные в диалогах Параметров элементов, настраиваются при помощи команды меню Параметры > Реквизиты Элементов > Линии.

Диалог Линий позволяет редактировать стандартные линии (сплошную, пунктирную, штриховую и т. д.) и создавать собственные линии.

См. Диалоговое окно Линии.

Узнать больше


Толщина Линий на Экране

По умолчанию все линии, отображаемые на экране, являются Тонкими, то есть толщиной в один пиксел.

Вы можете активировать команду Жирные Линии Сечений (Вид > Параметры Вывода на Экран); при этом линии Сечений будут выводиться на экран как жирные (толщиной в два пиксела независимо от истинной толщины пера линии). Все остальные линии будут тонкими.

Альтернативным вариантом показа линий является отображение их Истинной Толщины, то есть в соответствии с толщиной перьев линий: для этого активируйте Истинную Толщину Линий в меню Вид > Параметры Вывода на Экран. В результате все линии будут отображаться согласно толщине их перьев (настраиваемой в диалоге Перья и Цвет).

См. Параметры Вывода на Экран.
