Строительные Материалы

Строительный Материал - это “супер реквизит”, включающий в себя целый набор реквизитов с различными параметрами. Для всех элементов модели используются Строительные Материалы, а не Штриховки Сечений.

Строительные Материалы также применяются в Лестницах, Ограждениях, профилированных элементах и некоторых Библиотечных Элементах (в Библиотеке RUS: для элементов, находящихся в папке Конструкции Строительные и в Библиотеке RoofMaker).

Строительные Материалы настраиваются глобально в диалоговом окне Параметров Строительных Материалов, а затем назначаются конструктивным элементам в диалогах их Параметров или используются как компоненты Многослойных Конструкций и Сложных Профилей. Изменение реквизитов Строительных Материалов отражается во всей модели.

Строительным Материалам можно назначать Классификации и свойства.

Различные опции замены на уровне Элементов позволяет более гибко управлять отображением отдельных Элементов, включая:

•замену Перьев Штриховки Сечения элемента, в том числе - фона и переднего плана

•замену Покрытий для каждой поверхности (в том числе - поверхностей вытягивания для Профилированных элементов)

Для получения дополнительной информации см. Замена Покрытий При Помощи Панели Окраски Покрытий.

К параметрам Строительных Материалов относятся:

•Штриховка Сечения

•Перья Штриховки Сечения (Переднего плана/фона)

•Приоритет Пересечения

•Ориентация Штриховки (при использовании для многослойных или сложных элементов)

•Покрытия

•Классификации и Свойства, включая Физические Свойства

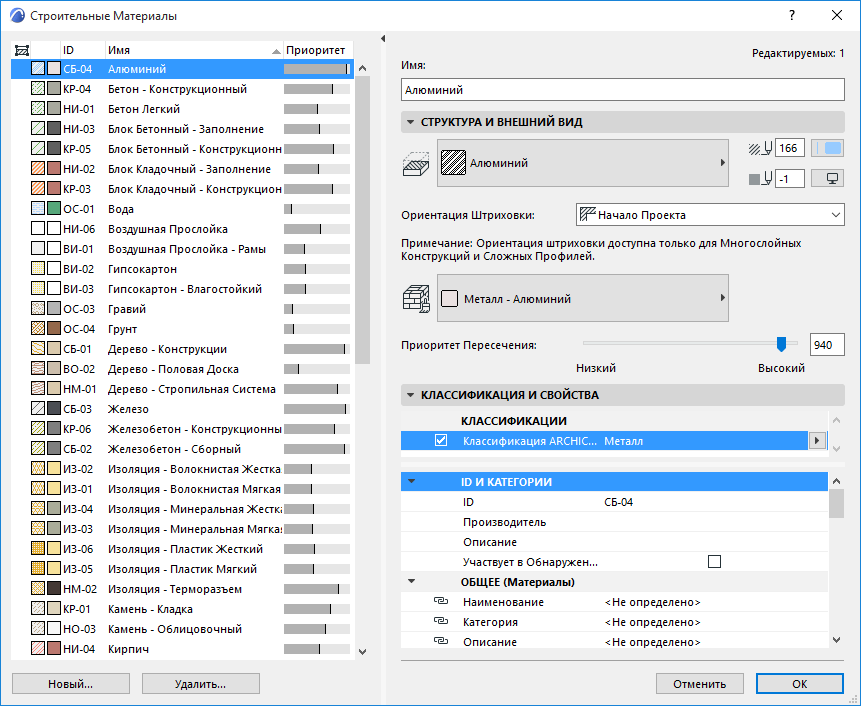

Команда Параметры > Реквизиты Элементов > Строительные Материалы  открывает диалог, предназначенный для редактирования, создания, дублирования и удаления Строительных Материалов.
