Наборы Перьев

ARCHICAD поставляется с несколькими предварительно настроенными Наборами Перьев. Управление и настройка Наборов Перьев осуществляется в диалоге, открываемом при помощи команды Параметры > Реквизиты Элементов > Перья и Цвет

ИЛИ

Документ > Наборы Перьев > Перья и Цвет.

Вы можете использовать стандартные Наборы Перьев или создать собственные.

Макет и модель могут использовать различные таблицы перьев. Это означает, что Вы можете определить специальный набор перьев для их использования в макете с целью достижения наилучших результатов печати и вывода на плоттер.

Примечание: Набор перьев макета оказывает влияние на элементы, размещаемые непосредственно в этом макете (такие, например, как блок заголовка из основного макета). Набор перьев чертежа, который устанавливается в его параметрах, имеет отношение к содержимому самого чертежа.

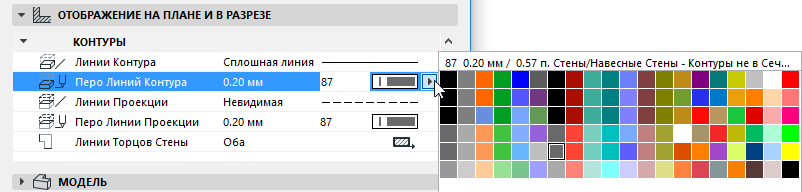

Для назначения пера элементу откройте всплывающую палитру цветов (в диалоге Параметров элемента или в Информационном Табло) и выберите нужное перо для отображения элемента или его компонента, например, линии сечения перекрытия, как это показано на следующей иллюстрации:


Состав перьев в таких всплывающих палитрах определяется Набором Перьев, используемым в проекте в текущий момент времени.
