Наборы Перьев и Перья (Менеджер Реквизитов)

(Родительская тема: Менеджер Реквизитов: Редактируемые Параметры Реквизитов)

Выберите Набор Перьев, чтобы отобразить его Перья в нижней части диалога.

Каждый Набор Перьев должен содержать 255 Перьев.

Наборы Перьев (верхняя часть диалога)

•Можно отредактировать Имя (если выбран только один элемент). Воспользуйтесь контекстным меню для копирования/вставки текста.

•Можно просматривать Перья набора в нижнем списке.

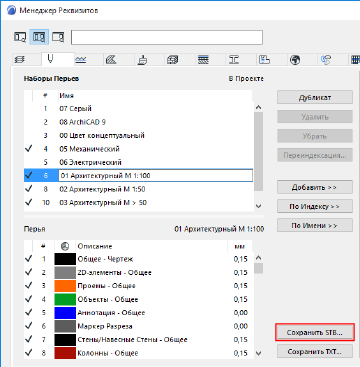

Сохранение Набора Перьев в формате STB

Нажмите кнопку Сохранить STB, чтобы сохранить любой выбранный набор перьев в формате Таблицы Стилей Вывода на Плоттер AutoCAD (*.stb).

Таблица Стилей Вывода на Плоттер используется в AutoCAD для отображения каждого цвета вашего чертежа в толщине линий печатаемого/выводимого на плоттер чертежа.

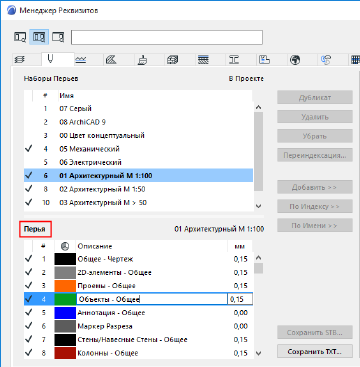

Перья (нижняя часть диалога)

Выбрав Набор Перьев (он выделяется жирным шрифтом в верхнем списке), в нижнем списке можно просматривать и редактировать его Перья.

•Можно отредактировать Имя (если выбран только один элемент). Воспользуйтесь контекстным меню для копирования/вставки текста.

Следующие параметры доступны для редактирования при выборе нескольких Перьев:

•Цвет: Сделайте двойной щелчок на цветовом поле, чтобы изменить цвет перьев.

•Описание

•Толщина Пера: Задайте толщину в миллиметрах или в пунктах (этот параметр можно также настроить при помощи команды меню Параметры > Реквизиты Элементов > Перья и Цвет).

Примечания:

–Команды управления реквизитами становятся недоступны при выборе отдельных реквизитов Перьев проекта.

–Перья можно удалять из Временного списка. Эти перья становятся неопределенными и отображаются серым цветом.

–Проект должен содержать хотя бы один Набор Перьев.

См. также Диалоговое Окно Перья и Цвет.
