Создание Элементов с Использованием Координат в Табло Слежения
Место расположения вновь создаваемых элементов можно задать путем ввода координат в Табло Слежения.
Активировав Табло Слежения, выполните одно из следующих действий:
•Начните ввод значения параметра по умолчанию (он выделяется жирным шрифтом.) При вводе значений курсор автоматически перемещается в Табло Слежения.
Примечание: Этот метод ввода действует только если в диалоге Параметры > Окружающая Среда > Табло Слежения и Ввод Координат отмечен маркер "Активировать непосредственный числовой ввод в полях Табло Слежения" По умолчанию этот маркер отмечен.
•Воспользуйтесь клавишей Tab для циклического переключения полей Табло Слежения, а затем введите нужное значение.
•Сделайте щелчок на нужном поле Табло Слежения и введите значение.
•Воспользуйтесь клавишами (X, Y, Z, D/R или A) для активации соответствующих полей Табло Слежения и введите значение. Например: X3 или Y-4.
Примечания:
–Этот метод ввода действует только при активации маркера “Клавишные команды координат инициируют Табло Слежения” в диалоге Параметры > Окружающая Среда > Табло Слежения и Ввод Координат. По умолчанию этот маркер отмечен.
–Для положительных значений указание знака + перед числом не обязательно.
–Вы можете вводить значения координат в любом порядке.
–Если Табло Слежения отображается в компактном виде, то активация клавишной команды (или нажатие клавиши Tab) приводит к показу в Табло Слежения ранее скрытого поля.
См. Координатное табло для получения информации о других способах ввода координат.
Завершение Ввода
Нажмите клавишу Enter или сделайте щелчок на значке галочки в Табло Слежения.
Отображение Линий Привязки в Заданных Координатах
Сделайте щелчок на значке пересекающихся линий в Табло Слежения. Редактируемый элемент будет перемещен в указанные координаты и, если Линии Привязки активированы, будут отображены соответствующие Линии Привязки.
Для получения дополнительной информации см. Фиксация или Создание Линий Привязки Вручную.
Отмена Последней Операции
Нажмите клавишу Esc;
Добавление или Вычитание из Текущего Значения
Введите знак + или – после значения. Например, в результате ввода x3+ к текущему значению координаты x в Табло Слежения, будет добавлено число 3.
Примечания об использовании имперской системы измерений:
–Для вычитания целого числа футов необходимо ввести два минуса, поскольку одиночный минус рассматривается как признак того, что далее будет вводиться число дюймов.
–При вводе 3 ARCHICAD предполагает, что это три фута. Ввод же 3’6, 3’6" или 3-6 рассматривается как три фута и шесть дюймов.
Копирование и Вставка Значений Координат
Примечание: Координаты можно копировать и вставлять с помощью буфера обмена. Команды Вырезать, Копировать и Вставить , присутствующие в меню, становятся недоступны в процессе числового ввода, поэтому следует использовать клавишные команды.
Параметры, Отображаемые в Табло Слежения

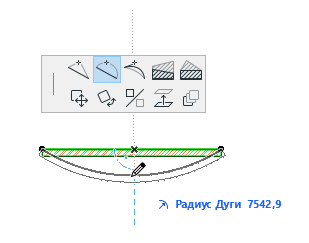

Набор параметров, отображаемых в Табло Слежения, зависит от типа выполняемой операции редактирования. Например, если вы выбрали прямолинейный отрезок, а затем активировали в Локальной Панели команду Криволинейное Ребро, то в Табло Слежения будет приведен параметр Радиус Дуги.
Жирным шрифтом в Табло Слежения отображается параметр, редактируемый в данный момент.

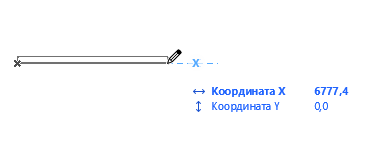

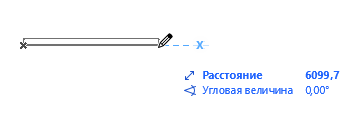

Выпадающее меню Табло Слежения, находящееся в Стандартном табло команд, позволяет выбрать вариант вывода пар координат. Можно активировать показ координат XY или расстояния и угла (переключение осуществляется активацией команд Показать координаты X - Y в Табло Слежения/Показать полярные координаты в Табло Слежения). Здесь же можно включить или отключить вывод названий параметров в Табло Слежения (команды Показать/Скрыть Имена Параметров).
Совет: Для переключения между декартовыми и полярными координатами воспользуйтесь клавишной командой /.

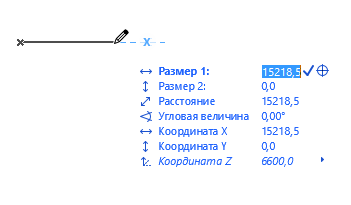

Как правило, в Табло Слежения параметры приводятся в порядке их релевантности, за координатами X, Y и Z следуют полярные координаты.
Переключатель Раскрыть Табло Слежения Автоматически позволяет автоматически отображать все параметры в Табло Слежения (в процессе ввода или при активации Табло Слежения нажатием клавиши Tab).
Примечание: Также эту опцию можно активировать при помощи маркера “Раскрыть Табло Слежения автоматически при числовом вводе” в диалоге Параметры > Окружающая Среда > Табло Слежения и Ввод Координат.

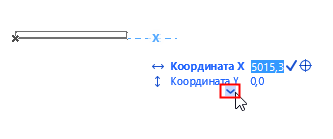

В противном случае, если вы хотите раскрыть Табло Слежения, войдите в него нажатием клавиши Tab и сделайте щелчок на стрелке в нижней части Табло Слежения.
Характеристики Ввода Координат: Экспертные Параметры
Элементы управления, расположенные в разделе Характеристики Ввода Координат диалога Параметры > Окружающая Среда > Табло Слежения и Ввод Координат, позволяют осуществлять детальную настройку логики ввода координат в Табло Слежения.
Для получения дополнительной информации см. Табло Слежения и Ввод Координат.
