Точки Привязки

Точками Привязки называются временные узловые точки, отображаемые с заданным интервалом (определяемым пользователем) на ребрах элементов и предназначенные для точной привязки в процессе создания или редактирования элементов.

Активация Точек Привязки

1.Для включения или отключения показа Конструкторской Сетки можно воспользоваться:

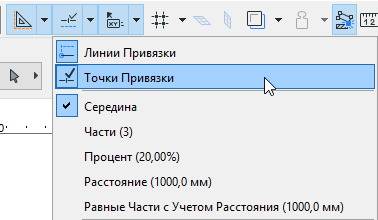

Воспользуйтесь переключателем Линий и Точек Привязки, расположенным в Стандартном Табло Команд;


Включите Точки Привязки при помощи соответствующей команды, расположенной в выпадающем меню Линий и Точек Привязки;


Воспользуйтесь командой Вид > Точки Привязки

Использование Точек Привязки

Наведите курсор на ребро элемента, для которого требуется отобразить Точки Привязки.

В результате будут отображены Точки Привязки. Количество и расположение Точек Привязки зависит от сделанных вами настроек.

См. Выбор Интервалов Между Точками Привязки, ниже.

Точки Привязки действуют как временные узловые точки, которые можно использовать для позиционирования курсора, а также - в качестве Опорных Элементов Привязки. (См. Активация Опорных Элементов Привязки.) Вы можете воспользоваться этими точками для начала построения новых или редактирования уже существующих элементов.

Точки Привязки отображаются на протяжении 5 секунд. Однако, если они располагаются на сегменте, являющемся Опорным Элементом Привязки, они отображаются на протяжении всего времени использования данного Опорного Элемента.

Примечание: Для отображения точек привязки до окончания редактирования элементов или переключения в другой вид деактивируйте маркер “Автоматически Скрывать Точки Привязки” в диалоге Параметры > Окружающая Среда > Ограничения Ввода и Направляющие.

Еще одним способом применения точек привязки является создание временного вектора с Точками Привязки.

См. Точки Привязки на Временном Векторе.

Выбор Интервалов Между Точками Привязки

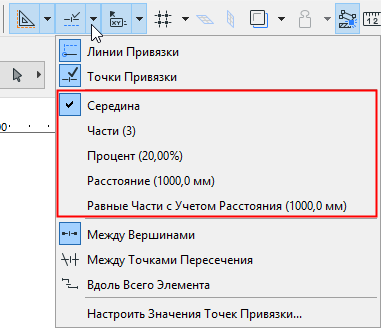

Сделайте щелчок на кнопке выпадающего меню Линий и Точек Привязки, находящейся в Стандартном Табло Команд.

Эти команды также присутствуют в меню Вид > Параметры Точек Привязки и в Панели Управления.


Середина: Ребро делится на две равные части.

Части: Ребро делится на заданное количество равных частей. Диапазон: 3-100.

Процент: Ребро делится на две части в заданном процентном соотношении.

Расстояние: На ребре откладываются отрезки заданной длины.

Равные Части с Учетом Расстояния: Ребро делится на равные части, длина которых максимально соответствует заданному расстоянию.

Примечание: Задать нужное количество частей, процентное соотношение и т.д. можно в диалоге Значений Точек Привязки.

См. Значения Точек Привязки, ниже.

При использовании деления в Процентном Отношении и при откладывании Расстояний становятся доступны две дополнительные опции:

Начать с Конечной Точки: Точки Привязки размещаются на заданном расстоянии (в заданном процентном отношении) от конечной точки элемента, наиболее близко располагающейся от курсора.


Начать с Центральной Точки: Точки Привязки размещаются на заданном расстоянии (в заданном процентном отношении) от середины элемента.

В этом случае середина элемента помечается при помощи обратной графической связи.


Значения Точек Привязки

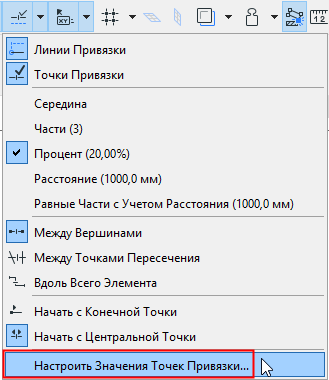

Воспользуйтесь выпадающим меню Точек Привязки, расположенным в Стандартном Табло Команд (или в меню Вид > Параметры Точек Привязки), чтобы активировать команду Настроить Значения Точек Привязки.

В открывшемся диалоге вы можете задать количество частей, значения процентного соотношения и/или расстояний.

Specialsnap.png     SpecialSnapdialog.png

Параметры Точек Привязки

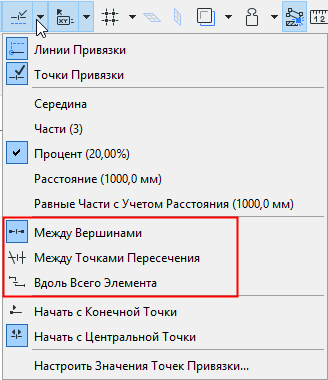

Воспользуйтесь выпадающим меню Точек Привязки, расположенным в Стандартном Табло Команд (или меню Вид), чтобы выбрать один из трех вариантов расположения Точек Привязки:

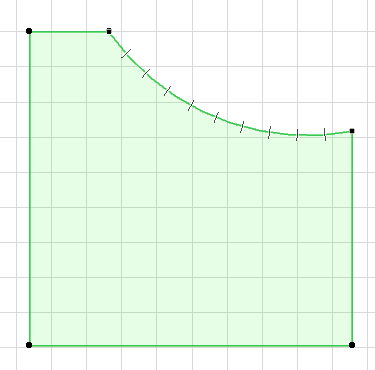

Между Вершинами: Точки Привязки располагаются только на указанном сегменте (между двумя соседними вершинами).

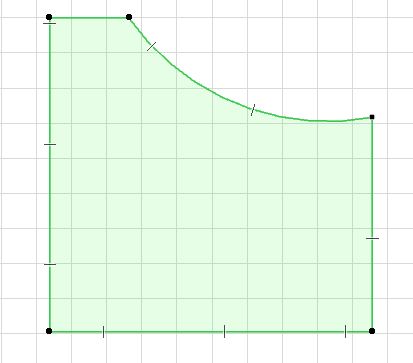

Вдоль Всего Элемента: Точки Привязки располагаются с заданным интервалом на всех сегментах элемента (включая многоугольные элементы) без учета пересечений с другими элементами.

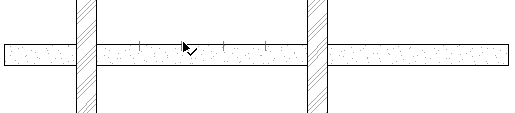

Между Точками Пересечения: Точки Привязки располагаются только между двумя соседними точками пересечения с ребрами других элементов.


Цвет Точек Привязки

Настроить цвет отображения Точек Привязки можно в диалоге Параметры > Окружающая Среда > Ограничения Ввода и Направляющие.
