Настройка Специальных Покрытий или Линий для Ребер Профилей
По умолчанию покрытия всех граней профилированных элементов определяются Штриховками Строительных Материалов, использованных при создании Сложных Профилей.
Тем не менее, можно назначить собственные покрытия или типы линий для каждой грани любого компонента Профиля.
1.Выберите штриховку компонента в окне Редактора Профиля.

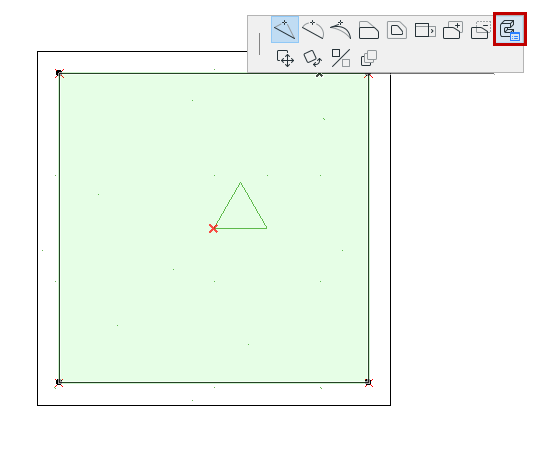

2.Воспользуйтесь кнопкой Специальные Параметры Ребра, расположенной в Локальной Панели.

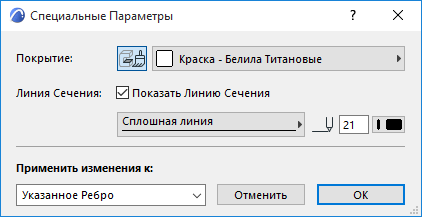

3.Сделайте нужные изменения в открывшемся диалоге Специальных Параметров.
Для отключения показа линии контура выбранного ребра деактивируйте маркер Показать Линию Сечения.
Эти параметры могут быть применены к ребру, выбранному при активации Локальной Панели (вариант - Указанное Ребро), или ко всем ребрам. Можно настроить, если необходимо, специальные покрытия и линии контуров для каждой отдельной грани.

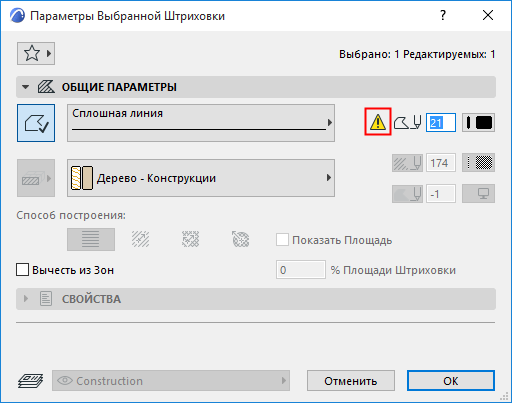

При использовании специального типа линии или пера для любого ребра профиля в диалоге Параметров Выбранной Штриховки отображается значок, указывающий на то, что параметры были заменены:
