Назначение Компонентам статуса Ядра или Отделки

Многослойные Элементы

Слоям многослойных элементов (Стен, Перекрытий, Крыш, Оболочек) в диалоге Многослойных Конструкций параметров можно назначить статус Ядро, Отделка или Другой.

Это позволяет управлять отображением элементов модели при помощи функции Неполного Показа Конструкций.

Для получения дополнительной информации см. Неполный Показ Конструкций.

1.Активируйте команду меню Параметры > Реквизиты Элементов > Многослойные Конструкции.

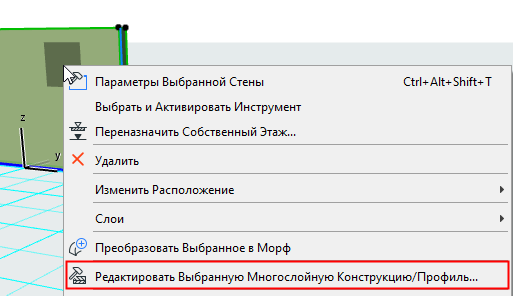

Диалог Многослойных Конструкций можно также открыть при помощи команды контекстного меню выбранной многослойной конструкции:

2.Выберите из списка нужный слой.

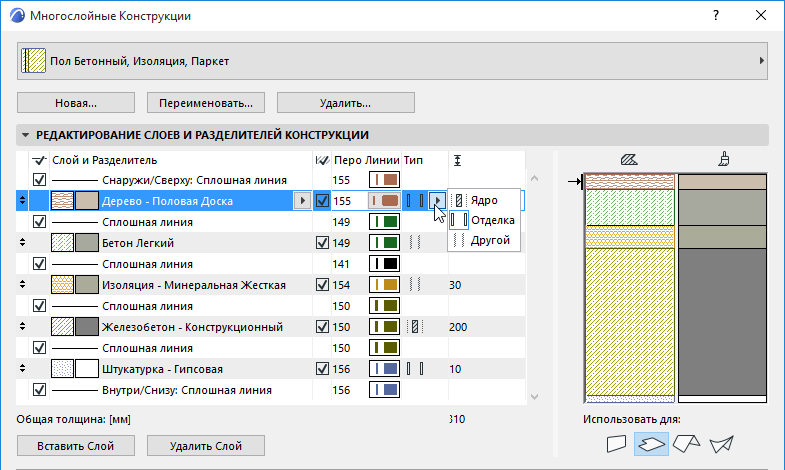

3.В столбце Тип щелкните на кнопке с изображением стрелки и выберите вариант Ядро, Отделка или Другой.

Примечания:

–Вы можете назначить статус Ядра сразу нескольким слоям, но все эти слои должны быть смежными друг с другом.

–В роли "Отделки" могут выступать несколько смежных слоев, один из которых должен быть наружным.

Отделка Колонн

В диалоге Параметров Колонны можно назначить Отделке Колонны статус Ядро, Отделка или Другой.

См. Ядро и Наружный Слой.

Профилированные (Сложные) Элементы

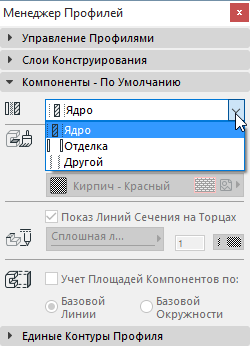

Для компонентов Профилированных элементов (Стен, Балок, Колонн) в можно настроить статус Ядро, Отделка или Другой. Чтобы сделать это, активируйте команду Конструирование > Менеджер Профилей.

См. также Панель Компонентов  Менеджера Профилей.
