Параметры Каталогов Панелей Навесных Стен

Параметр

Краткое Описа­ние

Полное Описание



Аббревиа­тура Ори­ентации

Сторона света, на которую обращена лицевая поверх­ность панели (при­меняются сокращения).

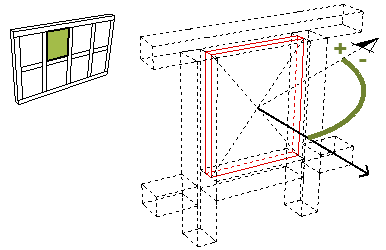

Угол Отно­сительно Направле­ния на Север

Ориентация лице­вой поверхности панели, измеряе­мая в градусах относительно Севера.




Угол Наклона Панели Навесной Стены

Наклон Панели Навесной Стены.

Равен наклону Навесной Стены.



Покрытие Внутри

Покрытие внутрен­ней поверхности Панели, настраи­ваемое в панели Модель диалога Параметров НС.

Для GDL-объектов Панелей покрытие определяется GDL-скриптом.


Номиналь­ная Высота

Высота панели.

Не включает части Панелей, распола­гающиеся в пазах Рам.

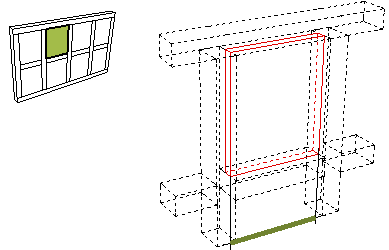

Номиналь­ная Ширина Панели НС

Ширина панели.

Не включает части Панелей, распола­гающиеся в пазах Рам.

Для типичных панелей эта ширина совпадает со значением параметра обычной ширины.

Для GDL-объектов Панелей это значе­ние может быть задано в Параметрах Панели.


Ориента­ция

Выводится направ­ление открывания (Левое или Пра­вое) для Панелей, являющихся Две­рями и Окнами.

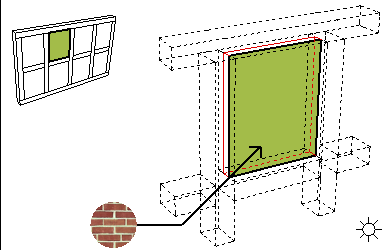

Покрытие Снаружи

Покрытие наруж­ной поверхности Панели, настраи­ваемое в панели Модель диалога Параметров НС.

Для GDL-объектов Панелей покрытие определяется GDL-скриптом.


Площадь Панели с Креплени­ями

Общая площадь поверхности панели.

Для прямоугольных панелей. Вклю­чает части Панелей, располагающиеся в пазах Рам (значение Глубины крепле­ния настраивается в панели Типа и Геометрии Панели диалога Параме­тров НС).


Площадь Панели без Креплений

Площадь поверх­ности панели.

Для прямоугольных панелей. Не вклю­чает части Панелей, располагающиеся в пазах Рам.


Класс Панели

Основная, Допол­нительная или Специальная.

Назначение Классов Панелей осущест­вляется в окне Предпросмотра в панели Образец и Предварительный Просмотр Сетки диалога Параметров Системы Навесной Стены.

Панели из Специального класса могут настраиваться индивидуально с помо­щью диалога Параметров Панели, доступного в Режиме Редактирования Навесной Стены.


Функция Панели

Может быть Фикси­рованной, Окном или Дверью, зави­сит от выбранного Типа Панели.

Настраивается в панели Типа и Геоме­трии Панели диалога Параметров Рамы НС.


Тип Панели

Наименование Типа Панели.

Настраивается в панели Типа и Геоме­трии Панели диалога Параметров Рамы НС.
