Параметр

Краткое Описа­ние

Полное Описание

Шумоза­щита

Значение шумоза­щиты, задаваемое в диалоге Параме­тров Светового Люка (панель Специальных Параметров, стра­ница Описание).

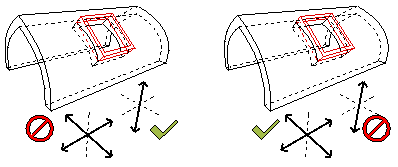

Ограниче­ние в Крыше

“Горизонтально” или “Верти­кально”, настраи­вается в панели Просмотр и Распо­ложение диалога Параметров Све­тового Люка.

Определяет ограничение расположе­ние Светового Люка при изменении геометрии Крыши.

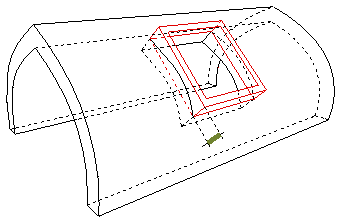

Высота Бордюра

Расстояние, на которое выступает коробка светового люка по отноше­нию к плоскости Крыши/Оболочки.

При нулевом значении Световой Люк расположен в плоскости Крыши/Обо­лочки.

Огнестой­кость

Значение огне­стойкости, задава­емое в диалоге Параметров Све­тового Люка (панель Специаль­ных Параметров, страница Описа­ние).

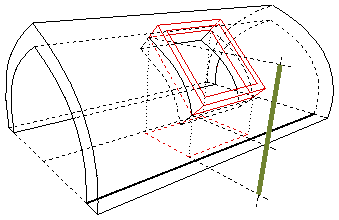

Высота Верхней Части

Высота верха Све­тового Люка по вертикали.

Высота Верха или Отлива измеряется от места привязки (например, от Этажа), задаваемого в панели Про­смотр и Расположение.

Текст Мар­кера

Текст Маркера, заданный в панели Маркер Размера (группа параме­тров Специаль­ные Тексты-Текст Маркера).

Этот текст по умолчанию совпадает с ID элемента, но можно задать и специ­альный текст.

Площадь Проема в Оболочке/Крыше

Площадь проема, создаваемого Све­товым Люком.

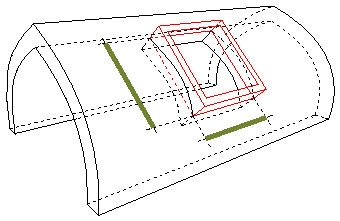

Размеры Проема в Оболочке/Крыше (ARCHICAD 20)

Ширина x Высота проема, создавае­мого Световым Люком.

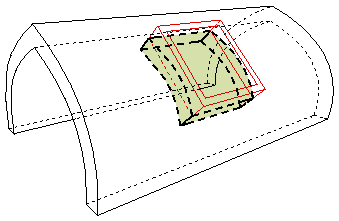

Объем Проема Оболочки/Крыши

Объем проема, создаваемого Све­товым Люком.

Вычисление объема основывается на отверстиях, которые получаются в результате вырезания из Оболочки/Крыши GDL-проемов.

Размеры Ш х В Проема в Обо­лочке/Крыше

Размеры Ш х В х Т Про­ема в Обо­лочке/Крыше

Толщина Крыши/Оболочки

Толщина Крыши/Оболочки, в кото­рой располагается Световой Люк.

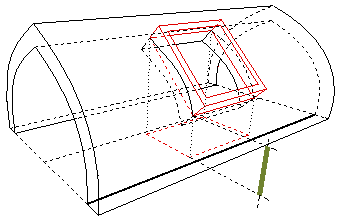

Высота Подокон­ника/Порога

Высота Отлива Светового Люка, задаваемая в панели Просмотр и Расположение.

Высота Верха или Отлива измеряется от места привязки (например, от Этажа), задаваемого в панели Про­смотр и Расположение.

Привязка По Низу/По Верху

Привязка отлива/перемычки настра­ивается в панели Просмотр и Распо­ложение диалога Параметров Окна или Двери (это значение опреде­ляет расстояние между низом/вер­хом Светового Люка и Опорной Линией Крыши, Текущим Этажом или любым другим Этажом, выбран­ным пользовате­лем).

Размеры Элемента (ARCHICAD 20)

Ширина и высота блока светового люка, как это ука­зано в диалоге установки параме­тров инструмента (панель Параме­тры или Специ­альные параметры).

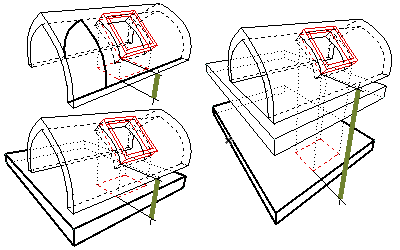

Привязка по Верти­кали

Привязка по Вер­тикали задается в панели Просмотр и Расположение. Высота Верха или Отлива части измеряется отно­сительно задан­ной привязки по вертикали.

Не относится к Световым Люкам в Обо­лочках.
