Параметр

Краткое Описа­ние

Полное Описание

Отметка Низа

Возвышение низа Перекрытия

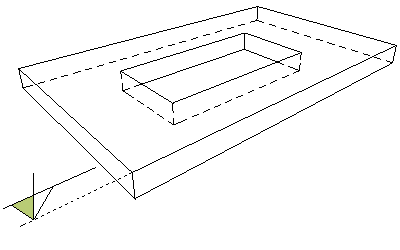

Отметка Верха

Возвышение верха Перекрытия

Площадь Нижней Поверхно­сти Пере­крытия (Общая)

Площадь нижней поверхности Пере­крытия, включая поверхности всех отверстий.

Подрезки элементов учитываются. Операции Твердотельного Моделиро­вания игнорируются.

Площадь Нижней Поверхно­сти Пере­крытия (Общая, с учетом отверстий)

Площадь нижней поверхности Пере­крытия за выче­том поверхности всех отверстий.

Подрезки элементов учитываются. Операции Твердотельного Моделиро­вания игнорируются.

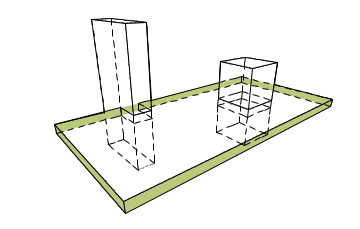

Площадь Торцевых Поверхно­стей Пере­крытия (Общая)

Общая Площадь всех торцов Пере­крытия. Торцы отверстий игнори­руются.

Подрезки элементов учитываются. Операции Твердотельного Моделиро­вания игнорируются.

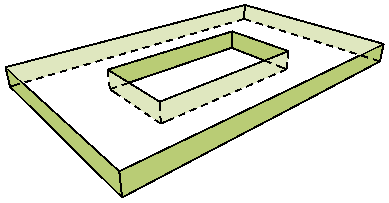

Площадь Торцевых Поверхно­стей Пере­крытия (Общая, с учетом отверстий)

Площадь поверх­ности всех торцов Перекрытия, вклю­чая торцы всех отверстий.

Подрезки элементов учитываются. Операции Твердотельного Моделиро­вания игнорируются.

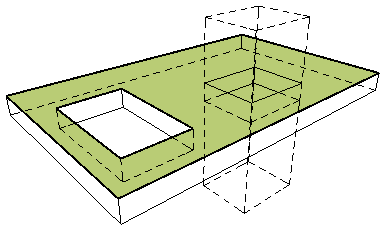

Площадь Верхней Поверхно­сти Пере­крытия (Общая)

Площадь верхней поверхности Пере­крытия, включая поверхности всех отверстий.

Подрезки элементов учитываются. Операции Твердотельного Моделиро­вания игнорируются.

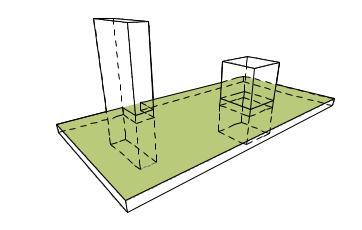

Площадь Верхней Поверхно­сти Пере­крытия (Общая, с учетом отверстий)

Площадь верхней поверхности Пере­крытия, уменьшен­ная на площадь всех отверстий.

Подрезки элементов учитываются. Операции Твердотельного Моделиро­вания игнорируются.

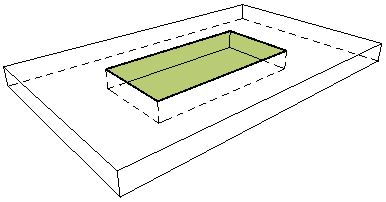

Площадь Отверстий

Общая площадь поверхности всех отверстий в Пере­крытии, измеряе­мая согласно 2D-многоугольнику Перекрытия.

Операции Твердотельного Моделиро­вания игнорируются.

Расположе­ние Пло­скости Привязки

Верх или Низ.

Для многослойных Перекрытий также может использо­ваться Верх Ядра или Низ Ядра.

Расположение Плоскости Привязки задается в диалоге Параметров Пере­крытия.
