Параметр

Краткое Описа­ние

Полное Описание

Попереч­ное Сече­ние Балки

Прямоугольное, Профилированное или Круглое

Тип поперечного сечения Балки зада­ется в диалоге Параметров Балки.

Угол Наклона Балки

Угол наклона Балки.

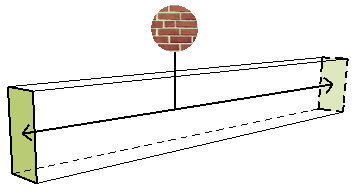

Поверх­ность в Конце

Наименование Покрытия, назна­ченного для тор­цов Балки.

Настраивается в диалоге Параметров Балки (через Строительный Материал или путем Замены в панели Модель)

Поверх­ность Вытягива­ния

Наименование Покрытия, назна­ченного поверхно­сти вытягивания Балки.

Используется для круглых и профили­рованных балок, для которых применя­ется одно и то же покрытие всех поверхностей вытягивания (То же зна­чение, что и параметр Покрытия Левой Поверхности).

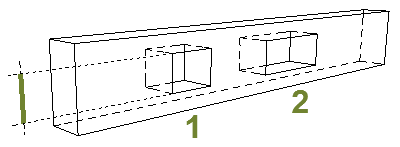

Высота Отверстия

Высота или диа­метр первого отверстия, разме­щенного в Балке.

То же самое значение, что и "Высота Отверстия или Диаметр", задаваемое в панели Отверстия диалога Параметров Балки.

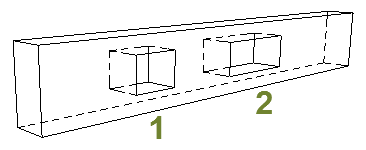

Количе­ство Отверстий

Общее количество отверстий в Балке.

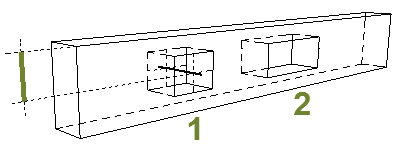

Расположе­ние Отвер­стия относи­тельно Оси

Расстояние от цен­тральной точки первого размещен­ного в балке отвер­стия до Линии Привязки Балки.

То же самое значение, что и Располо­жение, задаваемое в панели Отвер­стия диалога Параметров Балки.

Ширина Отверстия

Ширина первого размещенного в Балке отверстия.

То же самое значение, что и "Высота Отверстия", задаваемое в панели Отверстия диалога Параметров Балки.

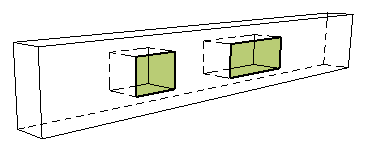

Площадь Торцевых Поверхно­стей Отвер­стий

Общая площадь всех торцевых поверхностей отверстий в Балке.

Площадь Отверстий

Суммарная пло­щадь 2D-поверхно­стей всех отверстий, вычис­ленная по одной из сторон Балки.

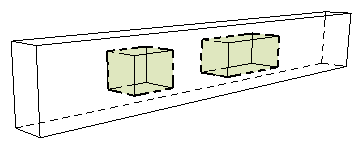

Объем Отверстий

Суммарный объем всех отверстий в Балке.

Вычисляется умножением Площади Отверстий на Толщину Балки.

Поверх­ность Левой Сто­роны

Наименование Покрытия, назна­ченного левой поверхности Балки.

Настраивается в диалоге Параметров Балки (через Строительный Материал или путем Замены в панели Модель).

“Левая” и “Правая” поверхности опре­деляются на основе направления оси привязки Балки. Направление оси - это направление, в котором перемеща­ется курсор при создании Балки.

Длина Слева

Длина левой сто­роны Балки.

“Левая” и “Правая” поверхности опре­деляются на основе направления оси привязки Балки. Направление оси - это направление, в котором перемеща­ется курсор при создании Балки.

Для включения в каталог Длины Линии Привязки Балки используется пара­метр 3D-длина (раздел Общих Дан­ных).

Длина Справа

Length of the Beam on its right Side.

“Левая” и “Правая” поверхности опре­деляются на основе направления оси привязки Балки. Направление оси - это направление, в котором перемеща­ется курсор при создании Балки.

Для включения в каталог Длины Линии Привязки Балки используется пара­метр 3D-длина (раздел Общих Дан­ных).

Смещение

Величина смеще­ния Балки от линии привязки.

По умолчанию это значение равно нулю. Ввода смещения приводит к перемещению Балки относительно оси ее привязки.

Покрытие Правой Поверхно­сти

Наименование Покрытия, назна­ченного правой поверхности Балки.

Настраивается в диалоге Параметров Балки (через Строительный Материал или путем Замены в панели Модель)

“Левая” и “Правая” поверхности опре­деляются на основе направления оси привязки Балки. Направление оси - это направление, в котором перемеща­ется курсор при создании Балки.

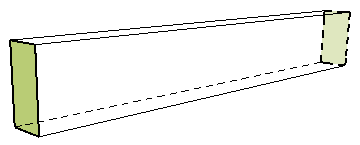

Площадь Обоих Тор­цов Балки

Площадь поверх­ностей обоих тор­цов Балки.

Площадь поверхностей обоих торцов Балки.

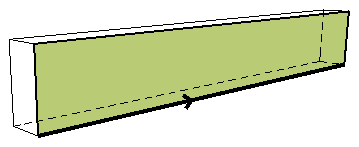

Площадь Правой Поверхно­сти Балки (Чистая)

Площадь правой поверхности Балки.

Отверстия и Операции Твердотель­ного Моделирования учитываются.

“Левая” и “Правая” поверхности опре­деляются на основе направления оси привязки Балки. Направление оси - это направление, в котором перемеща­ется курсор при создании Балки.

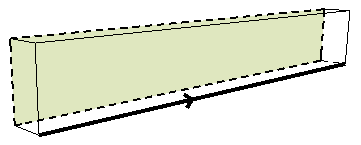

Площадь Левой Поверхно­сти Балки (Чистая)

Площадь левой поверхности Балки.

Отверстия и Операции Твердотель­ного Моделирования учитываются.

“Левая” и “Правая” поверхности опре­деляются на основе направления оси привязки Балки. Направление оси - это направление, в котором перемеща­ется курсор при создании Балки.
