Параметр

Краткое Описа­ние

Полное Описание

Уменьше­ние Пло­щади

Вычисленная Пло­щадь в процент­ном отношении к Уменьшенной Пло­щади.

В панели Вычисления Площади диа­лога Параметров Зоны: если вы акти­вируете "Уменьшение" на определенное количество процентов, то результат будет являться Вычислен­ной Площадью.

Пример: если "Уменьшение" состав­ляет 20 процентов, то "Уменьшенная Площадь" составит 80 процентов.

Вычислен­ная Пло­щадь

Площадь Зоны, уменьшенная на значение Умень­шения Площади. Это значение зада­ется в панели Вычисления Пло­щади диалога Параметров Зоны.

В панели Вычисления Площади диа­лога Параметров Зоны: активируйте "Уменьшение" и введите количество процентов, на которое должно быть вычтено. Результат будет являться Вычисленной Площадью.

Площадь Поверхно­сти Дверей

Суммарная пло­щадь поверхности всех дверей в Зоне

Дверь находится в зоне, если любая часть ее 2D-многоугольника располо­жена внутри или соприкасается с 2D-многоугольником Зоны.

Ширина Дверей

Суммарная ширина всех две­рей в Зоне

Дверь находится в зоне, если любая часть ее 2D-многоугольника располо­жена внутри или соприкасается с 2D-многоугольником Зоны.

Вычитае­мая Пло­щадь Колонн

Площадь колонн, вычитаемая из Измеренной Пло­щади Зоны.

Относится к тем зонам, в которых при­сутствуют колонны. Если для Отноше­ния к Зонам выбран вариант Только Уменьшения Площади Зоны И пло­щадь Колонны превышает минималь­ное значение, настроенное в правилах расчетов Зон, то площадь Зоны будет уменьшена на заданное количество процентов.

Вычитае­мая Пло­щадь Штриховки

Площадь штри­ховки, вычитае­мая из Измеренной Пло­щади Зоны.

Относится к тем зонам, в которых при­сутствуют штриховки. Если вычитание из Зон активировано в панели Общих Параметров диалога Параметров Штриховки, то площадь Зоны будет уменьшена на заданное количество процентов.

Вычитае­мая Пло­щадь с Низким Потолком

Площадь с низким потолком, вычита­емая из Измерен­ной Площади Зоны.

Если Зона отсечена Крышей или Обо­лочкой, то площадь Зоны будет умень­шена в соответствии с настройками "Уменьшения площади под низким потолком".

Вычитае­мая Пло­щадь Стен

Площадь стен, вычитаемая из Измеренной Пло­щади Зоны.

Относится к тем зонам, в которых при­сутствуют стены. Если для Отношения к Зонам выбран вариант Только Умень­шения Площади Зоны И площадь Стены превышает минимальное значе­ние, настроенное в правилах расчетов Зон, то площадь Зоны будет умень­шена на заданное количество процен­тов.

Толщина Пола

Значение тол­щины черного пола.

Настраивается в панели Имени и Рас­положения диалога Параметров Зоны.

Измерен­ная Пло­щадь

Общая площадь многоугольника Зоны. Может вклю­чать площади ограничивающих стен до их линий привязки.

Площади ограничивающих Стен вклю­чаются в Измеренную Площадь, если Зона ограничивается по линиям при­вязки стен.

Измерен­ная Чистая Площадь

Общая площадь многоугольника Зоны. Не вклю­чает площадь стен, ограничиваю­щих Зону.

Из Площади Зоны могут вычитаться площади находя­щихся в ней   эле­ментов.

В Чистую Площадь не включаются пло­щади конструктивных элементов,

для параметра "Отношения к Зонам" которых выбран вариант "Граница Зоны".

Отношение к Зонам доступно для

- Стен и Колонн: диалог Параметров, панель Модель

- Навесных Стен: диалог Параметров, панель Размещение Элементов

Количе­ство Балок

Количество балок в Зоне.

Балка находится в зоне, если любая часть ее 2D-многоугольника располо­жена внутри или соприкасается с 2D-многоугольником Зоны.

Количе­ство Колонн

Количество колонн в Зоне.

Окно находится в зоне, если любая часть его 2D-многоугольника располо­жена внутри или соприкасается с 2D-многоугольником Зоны.

Количе­ство Вхо­дящих Углов

Количество входя­щих углов многоу­гольника Зоны.

Количе­ство Углов

Количество углов многоугольника Зоны.

Количе­ство Две­рей

Количество две­рей в Зоне.

Дверь находится в зоне, если любая часть ее 2D-многоугольника располо­жена внутри или соприкасается с 2D-многоугольником Зоны.

Количе­ство Источ­ников Света

Количество источ­ников света в Зоне.

Источник Света находится в зоне, если любая часть его 2D-многоугольника расположена внутри или соприкаса­ется с 2D-многоугольником Зоны.

Количе­ство Объ­ектов

Количество объек­тов в Зоне.

Объект находится в зоне, если любая часть его 2D-многоугольника располо­жена внутри или соприкасается с 2D-многоугольником Зоны.

Количе­ство Частей Стен

Часть Стены: Стена, располага­ющаяся вдоль гра­ницы Зоны.

Количе­ство Окон

Количество окон в Зоне.

Окно находится в зоне, если любая часть его 2D-многоугольника располо­жена внутри или соприкасается с 2D-многоугольником Зоны.

Уменьшен­ная Пло­щадь

Площадь Зоны после вычитания из Чистой Изме­ренной Площади площадей, умень­шающих площадь Зоны (Параметры > Рабочая Среда Проекта > Зоны).

Конструктивные элементы: Если для Отношения к Зонам выбран вариант Только Уменьшения Площади Зоны И площадь Стены/Колонны превышает минимальное значение, настроенное в правилах расчетов Зон, то площадь Зоны будет уменьшена на заданное количество процентов.

Штриховка. Если вычитание из Зон активировано в панели Общих Параме­тров диалога Параметров Штриховки, то площадь Зоны будет уменьшена на заданное количество процентов.

Если Зона отсечена Крышей или Обо­лочкой, то площадь Зоны будет умень­шена в соответствии с настройками "Уменьшения площади под низким потолком".

Связанные Элементы 3D

ID элементов, с которыми Зона пересекается в 3D

Противоположным является Общий параметр "Пересечение Зон", служа­щий для создания списка элементов, пересекающихся с Зоной.

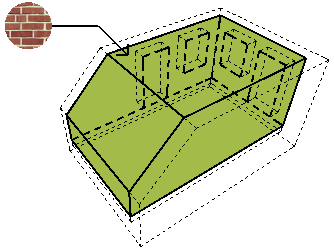

Покрытие

Покрытие, назна­ченное Зоне.

Общая Вычитае­мая Пло­щадь

Сумма площадей Стен/Колонн/Навесных Стен/Штриховок/Площа­дей с низким потолков, вычитае­мых из измеренной площади Зоны.

Относится к тем зонам, в которых при­сутствуют перечисленные элементы.

Расчет площадей Зон зависит от пара­метра Отношения к Зонам, настраива­емого в диалогах Параметров Элементов, и от настроек диалога Параметры > Рабочая Среда Проекта > Зоны.

Единое Покрытие

Этот маркер акти­вирован, если для всех поверхностей Зоны применено одно и то же покрытие.

Если маркер не активирован, то поверхности Зоны наследуют покрытия ограничивающих ее элементов.

Настраивается в панели Модель диа­лога Параметров Зоны. Выберите покрытие для Зоны, затем установите переключатель в положение “Исполь­зовать это Покрытие на всех Поверхно­стях Зоны” или “Использовать Покрытия Ограничивающих Стен и Подрезающих Элементов”.

Площадь Задней Поверхно­сти Вставки Стены

Площадь задней поверхности вставки стены.

Вставки Стен создаются на основе гео­метрии Проемов: Четвертей, Вставок и/или Подоконных Ниш. Если эта геоме­трия отражается на Зонах (т.е. размеры превышают минимальные значения, заданные в правилах расчета Зон, и/или линии привязки проемов соприка­саются с Зонами), можно получить зна­чения площадей верхних, боковых и задних поверхностей.

Площадь Боковой Поверхно­сти Вставки Стены

Площадь боковой поверхности вставки стены.

Площадь Верхней Поверхно­сти Вставки Стены

Площадь верхней поверхности вставки стены.

Периметр Стен

Периметр стен, ограничивающих зону.

Площадь Поверхно­сти Стен

Площадь поверх­ности стен, ограни­чивающих Зону.

Стена находится в зоне, если любая часть ее 2D-многоугольника располо­жена внутри или соприкасается с 2D-многоугольником Зоны.

Площадь Поверхно­сти Окон

Площадь поверх­ности окон в Зоне

Окно находится в зоне, если любая часть его 2D-многоугольника располо­жена внутри или соприкасается с 2D-многоугольником Зоны.

Ширина Окон

Ширина окон в Зоне

Окно находится в зоне, если любая часть его 2D-многоугольника располо­жена внутри или соприкасается с 2D-многоугольником Зоны.

Категория Зоны

Имя категории зоны.

Настраивается в панели Имени и Рас­положения диалога Параметров Зоны.

Код Катего­рии Зоны

Номер Категории Зоны.

Зависит от Категории Зоны. Коды Кате­горий назначаются Категориям Зон при помощи команды меню Параметры > Реквизиты Элементов > Категории Зон (нажмите кнопку Переименовать, чтобы получить доступ к параметру Кода).

Общий Периметр Зоны

Периметр зоны, соответствующий многоугольнику зоны в основании тела зоны.

Для зон, построенных с помощью метода линий привязки, периметр измеряется вдоль линий привязки окру­жающих стен.

Название Зоны

Имя зоны, задан­ное в панели Имя и Расположение диалога Параме­тров Зоны.

Чистый Периметр Зоны

Периметр зоны, измеряемый вдоль внутренних сторон окружающих стен (не зависимо от расположения линий привязки стен).

Номер Зоны

Номер Зоны, ука­занный в панели Имя и Расположе­ние диалога Пара­метров Зоны.
