Как макеты, так и чертежи имеют ID, присваиваемые им для облегчения их идентификации, навигации и вывода. Основное назначение ID макетов - достижение автоматической нумерации книги макетов. Если ко всей книге макетов применяется механизм автоматического присваивания ID, ARCHICAD предоставляет максимальную гибкость в настройке механизма присваивания ID для удовлетворения Ваших потребностей.
В расположенных ниже разделах описываются следующие функции:
Автоматическое присвоение ID макетам
Диалоговое Окно Параметров Книги
Специальные ID макетов/поднаборов

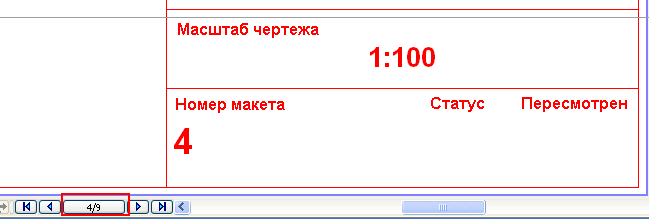

Самый простой способ нумерации макетов - это последовательный, то есть как страницы в книге. Для этого нет необходимости использовать ID макетов; Просто поместите Автотекст “Номер макета” в основной макет. Номер макета - это номер, присваиваемый каждому макету в порядке их создания; он приводится в нижней части окна макета. С помощью автотекста этот номер появляется в каждом макете.
Однако, если Вы хотите использовать более “утонченную” нумерацию, которая учитывает иерархию макетов в книге макетов с учетом их вставки и удаления, следует использовать механизм Автоматическое присвоение ID макетам.
Автоматическое присвоение ID макетам
В связи со сложностью большинства архитектурных проектов, а также для того, чтобы сохранять требуемый порядок нумерации даже после добавления и удаления макетов в книге, большинство пользователей предпочитают использовать автоматический метод, который предполагает присваивание ID каждому макету. Система нумерации автоматически настраивается при изменении книги макетов (например, в результате добавления новых макетов, изменения порядка макетов или изменения в структуре документа).
“ID макета” является доступным в качествеАвтотекст, таким образом, если Вы добавляете автотекст ID макета в блок заголовка основного макета, то каждый макет будет нумероваться согласно этого ID.
Перейдите в Документ > Альбом чертежей > Параметры книги. Выберите метод формирования в книге ID макетов:
•Использовать иерархию (дерево по поднаборам). Используйте этот вариант, если хотите, чтобы ID макетов отражали их расположение в поднаборах. ID будут отражать древовидную структуру книги макетов: ID макетов будут также наследовать ID поднаборов, в которых они располагаются - как это показано ниже.
Можно указывать префикс ID и его стиль (1-2-3, A-B-C, и т.д.) для макета/поднабора. Обычно ID макетов - это комбинация букв и цифр, например, A-03/a.
См. Диалоговое Окно Параметров Книги.
Примечание: На любом уровне присваивания ID (параметры книги, параметры макета, параметры поднабора) Вы можете выбрать вариант стиля “Нет ID”. В процессе автоматического присваивания ID каждому подэлементу в такой группе (например, каждому макету в поднаборе) будет присваиваться “пустой” ID, который соответствует отсутствию ID.
•Использовать линейную упорядоченность макетов. Этот метод предполагает присваивание ID только макетам (не принимая во внимание поднаборы) в порядке их расположения сверху вниз в книге макетов навигатора. Макеты получают последовательные ID не зависимо от их иерархического расположения - как это показано ниже. При изменении порядка расположения элемента в навигаторе, его ID изменится соответствующим образом.
Специальные ID макетов/поднаборов
Даже при использовании механизма Автоматическое присвоение ID макетам, определяемого в Диалоговое Окно Параметров Книги, Вы, тем не менее, можете присвоить специальный ID любому макету или поднабору.

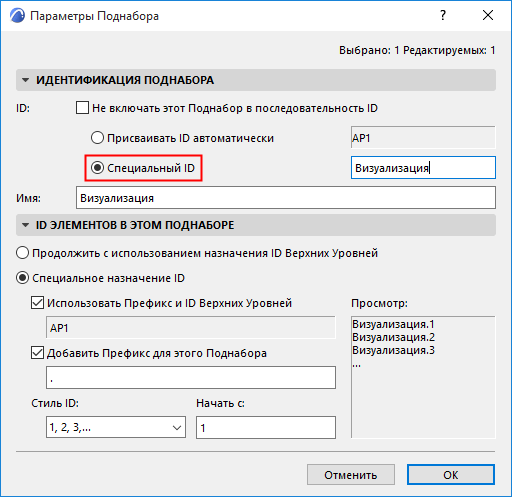

В диалоге установки параметров выбранного макета или поднабора выберите вариант Специальный ID. Макет/поднабор все же учитывается при автоматическом построении последовательности ID (например, если предыдущий макет имеет ID A-02, текущий макет имеет специальный ID Спец.-02, то следующий макет имеет ID A-03.)
•Чтобы специальные ID не учитывались при автоматическом построении последовательных ID, отметьте маркер Не включать этот макет (поднабор) в последовательность ID.
После выбора способа построения ID поднабора, Вы принимаете решение о способе построения ID макетов в этом поднаборе: В панели ID элементов в этом поднаборе Вы можете указать, что ID макетов в этом поднаборе либо будут следовать новой логике (предполагающей использование специального ID поднабора), либо они сохраняют логику формирования ID для всей структуры книги макетов, не зависимо от специального ID поднабора.

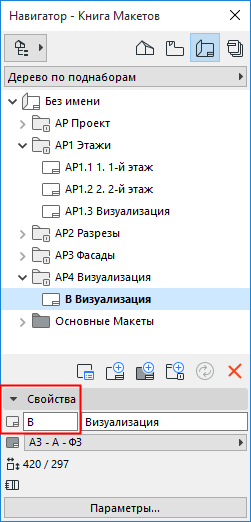

Другой способ присвоения макету или поднабору специального ID - ввести его непосредственно в соответствующем поле, расположенном в панели Спецификации, когда в книге макетов навигатора выбран требуемый макет или поднабор.
Каждому чертежу, размещаемому в макете, автоматически присваивается ID чертежа. ID чертежа появляется перед его именем в панелях навигатора и организатора. Метод присвоения ID определяется в диалоговом окне Параметры чертежа. Отметим, что имя и ID чертежа определяются независимо.
В Параметры Чертежа - панель Идентификация диалога Параметры чертежа выберите один из следующих вариантов определения ID чертежа:
•Согласно ID вида. Чертеж будет иметь то же ID, что и его исходный вид. Обычно этот вариант выбирается в том случае, когда макеты содержат по одному чертежу. (Этот вариант оказывается доступным только в том случае, когда источником чертежа является вид ARCHICAD.)
•Согласно макету. Чертеж получает ID на основе его "родительского" макета: ID чертежа будет иметь префикс/стиль, который Вы указали в панели “ID чертежей в этом макете” диалогового окна Параметры макета. Этот вариант наиболее полезен в том случае, когда макеты содержат много чертежей.
•Специальное: Позволяет приписать чертежу любой ID.

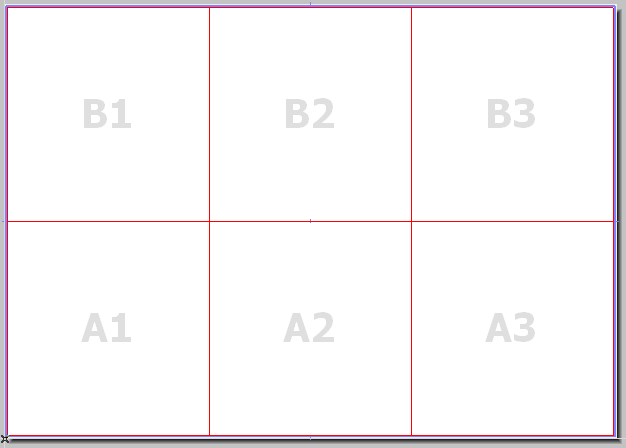

Вы также можете воспользоваться возможностью создания сетки для ID чертежей, которая предоставляется в Параметры Основного Макета для автоматического размещения чертежей в ячейках и для приписывания чертежам ID согласно строк и столбцов сетки или последовательно.
