Команда Файл > Печать открывает одноименное диалоговое окно, которое незначительно отличается в зависимости от выводимого на печать вида: макет, 2D-вид или 3D-вид.
Примечание: Приведенное ниже описание основывается на интерфейсе Windows.
Команда печати позволяет распечатать все содержимое текущего окна или некоторую ее часть, выбранную в диалоговом окне Печать 2D-документа. Из окна макета Вы можете распечатать макеты, выбранные в навигаторе.
Не печатаются узловые точки, точки выбора, линии глубины разрезов, базовые линии крыш, камеры и их траектории.
Линии конструкторской сетки в 2D-окне могут печататься или нет в зависимости от выбора значения альтернативной кнопки Печать сетки. Отметим, что сетка печатается только при выборе команды Вид > Вывод сетки.
См. Управление Показом Конструкторской Сетки.
Можно также распечатать элементы фонового вида.
Примечание: Элементы, располагающиеся на удаленных этажах, однако индивидуально установленные таким образом, чтобы быть видимыми на текущем этаже, всегда распечатываются.
Используйте диалоговое окно команды Документ > Модельный Вид > Параметры Модельного вида для указания характера показа элементов модели на плане этажа и, следовательно, управления содержимым печати.
При печати из 2D- или 3D-окна предоставляется возможность размещать верхний или нижний колонтитул на печатаемой странице. Содержимое верхнего/нижнего колонтитула определяется в диалоговом окне Верхний/нижний колонтитул.
При использовании принтера, поддерживающего цвета или оттенки серого цвета, цвет выводимых элементов определяется следующим образом:
1.Использование параметров в диалоге Печать. Отметьте маркер Черно-белый для печати всех цветов черным цветом не зависимо от других установок.
Для получения дополнительной информации см. Печать 2D-документа.
2.Параметры панели Спецификации диалогового окна Инструмент Чертеж позволяют установить цвета для каждого отдельного чертежа, размещенного в макете.

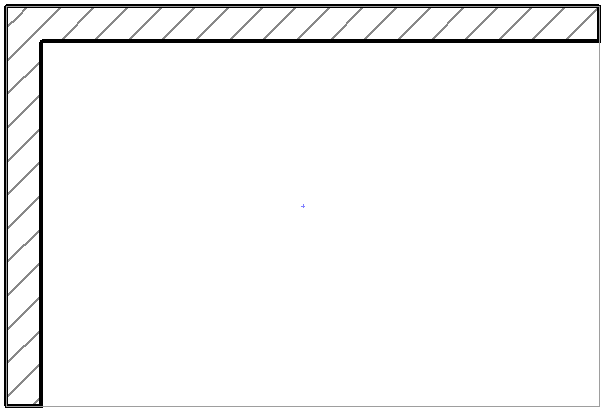

Примечание: В панели Спецификации диалогового окна Параметры чертежа всплывающее меню Набор перьев позволяет выбрать набор перьев для чертежа; всплывающее меню Цвета позволяет указать цвета для печати чертежа. Так как наборы перьев Цвет и Оттенки серого не связаны, то не безразлично, выберите ли Вы сначала набор перьев Цвет, а затем выберите вывод на экран чертежа с оттенками серого, или наоборот. Результаты могут оказаться совершенно различными, как это продемонстрировано на рисунке ниже.
