Функция Расчетов - это встроенная в ARCHICAD база данных конструктивных элементов, которую можно использовать для формирования ведомостей и спецификаций количественных показателей и компонентов элементов, а также для получения информации о пространственном расположении элементов (по зонам).
Процесс построения отчетов, описанный в этой главе, представляет собой упрощенную функцию вывода результирующих данных; используйте предварительно определенные шаблоны смет для построения простых смет и списков.
Квалифицированные пользователи могут воспользоваться средствами создания специальных форматов вывода и определения специальных средств фильтрации данных.
Весь процесс рассматривается в “Руководстве по Выполнению Расчетов", которое можно открыть при помощи меню Помощь ARCHICAD.
Использование Расчетов (устаревшей функции) или Интерактивных Каталогов (рекомендуется)
Функция Расчетов считается устаревшей, поэтому в ней не поддерживаются новые инструменты.
•Инструменты Лестница и Колонна (появившиеся в 21-ой версии) не поддерживаются.
•Сегментированные и клиновидные Балки и Колонны (появившиеся в 23-ей версии) не поддерживаются. Односегментные Балки и Колонны поддерживаются так же, как и в предыдущих версиях.
Большинству пользователей ARCHICAD достаточно функционала Интерактивных Каталогов. Интерактивные Каталоги ARCHICAD являются составной частью Карты Проекта, а созданные каталоги могут сохраняться как виды и выводиться в макеты. Интерактивные Каталоги связываются с элементами, поэтому их можно использовать не только для получения информации, но и для редактирования параметров этих элементов.
В расположенных ниже разделах описываются следующие функции:
Единицы Расчетов в Параметрах Рабочей Среды
Некоторые из приводимых в данном разделе команд отсутствуют в стандартных профилях окружающей среды ARCHICAD . Если вы хотите настроить конфигурацию ведомостей (что рекомендуется делать только квалифицированным пользователям), то сначала воспользуйтесь командой меню Параметры > Окружающая Среда > Меню, чтобы добавить в интерфейс (например, в меню Документ > Дополнения Спецификаций) следующие команды:
•Настроить Схемы Ведомостей (это диалоговое окно может быть зарезервировано в проекте Teamwork).
Примечание: Схемы Ведомостей могут использоваться в проекте Teamwork, если они сохранены во Вложенной Библиотеке проекта.
•Редактировать Базу Данных (это диалоговое окно может быть зарезервировано в проекте Teamwork).
•Новые Объекты Свойств
•Редактировать Объекты Свойств
•Объекты Свойств Последней Выборки
•Связать Объекты Свойств с Критериями (это диалоговое окно может быть зарезервировано в проекте Teamwork).
ARCHICAD может создавать три типа расчетных отчетов: Ведомости Элементов, Ведомости Компонент и Ведомости Зон.

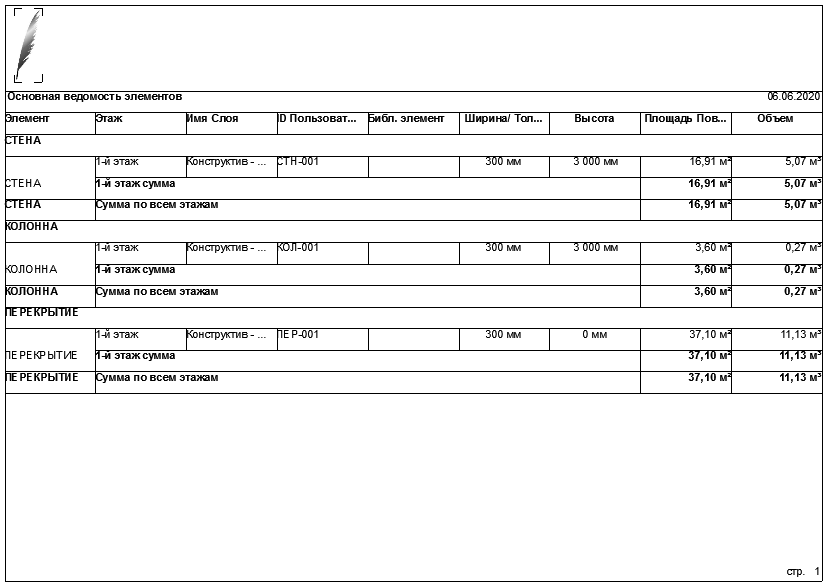

Ведомости Элементов предназначены, прежде всего, для создания различного рода ведомостей и спецификаций, а также отображения параметров конструктивных элементов проекта. Для создания Ведомости Элементов ARCHICAD производит фильтрацию всего проекта или только выбранного множества конструктивных элементов согласно критериям, заданным в соответствующей Схеме Ведомости. Элементы, включаемые в Ведомость, отображаются вместе со своими Параметрами, Компонентами и Дескрипторами в соответствии с настройками Схемы Ведомости.

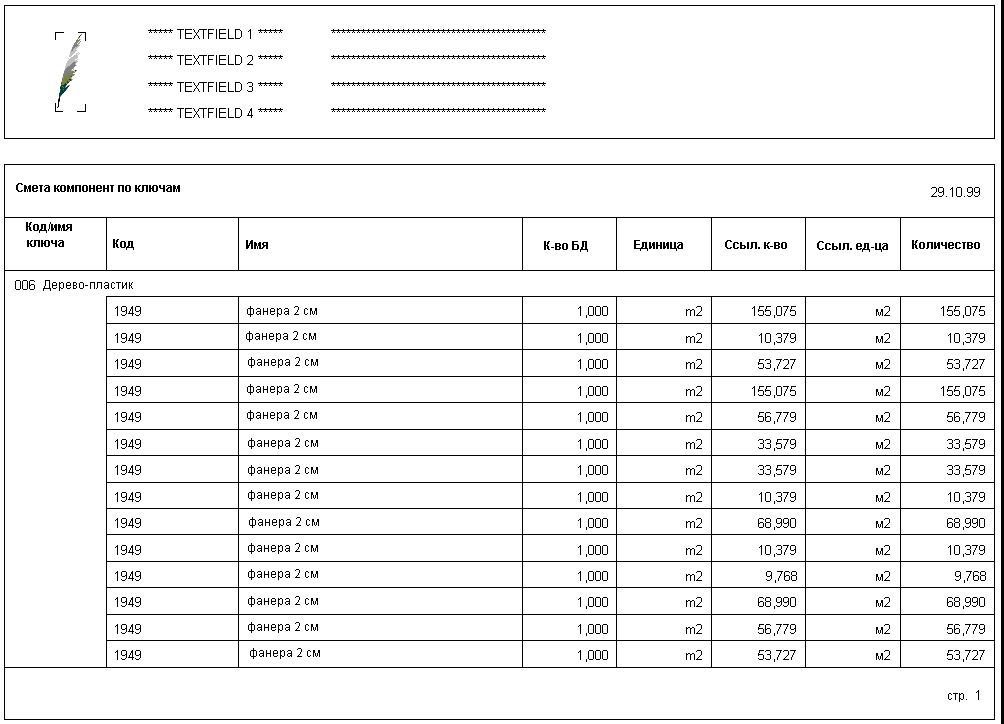

Ведомости Компонентов позволяют создавать спецификации материалов, а также получать количественные и сметные показатели компонентов конструктивных элементов. Эти отчеты, как правило, содержат суммарные объемы свойств элементов, но в них можно также включать и некоторые параметры элементов.
Ведомости Зониспользуются для создания ведомостей помещений и отделки. Они могут содержать параметры Зон и связанных с ними конструктивных элементов. Включение в Ведомости Зон связанных конструктивных элементов приводит, по сути, к созданию Ведомостей Элементов с учетом их расположения в Зонах.
Тип Ведомости следует выбирать с учетом конкретных задач. Примеры:
|
Вам требуется создать список конструктивных элементов с основными данными и параметрами |
Ведомость Элементов |
|
Вам требуется создать список, содержащий определенные параметры конструктивных элементов, например, Высота Порога Двери, Количество отверстий в Перекрытии |
Ведомость Элементов |
|
Вам требуется создать ведомость Окон/Дверей |
Ведомость Элементов |
|
Вам требуется получить спецификацию компонентов конструктивных элементов |
Ведомость Компонентов |
|
Вам требуется получить описания компонентов конструктивных элементов |
Ведомость Компонентов |
|
Вам требуется создать ведомость (экспликацию) помещений |
Ведомость Зон |
|
Вам требуется получить информацию о Зонах или их параметрах, например, Измеряемую Чистую Площадь, Вычисленную Площадь |
Ведомость Зон |
|
Вам нужны основные параметры Зон, например, Имя Зоны, Номер Зоны, в которых расположены конкретные конструктивные элементы |
Ведомость Элементов |
Набор элементов, используемых в расчетах, определяется текущей выборкой на Плане Этажа.
•Если на Плане Этажа нет выбранных элементов, то в расчетах учитываются все элементы, определяемые настройками Схемы Ведомости.
•Если в выборке присутствуют какие-либо элементы, то в Ведомости включаются только элементы выборки.
Фильтры, определяющие включение элементов в Ведомости, присутствуют в диалоге Настройки Схемы Ведомости.
