Чтобы создать символьную штриховку на основе образца, начерченного в любом 2D-окне, выполните следующие действия:
1.Создайте образец с помощью Линий, Дуг и Узловых Точек.
2.Выберите все элементы образца и активируйте команду меню Редактор > Копировать.
3.Воспользуйтесь командой Параметры > Реквизиты Элементов > Штриховки.
4.Нажмите кнопку Новая.

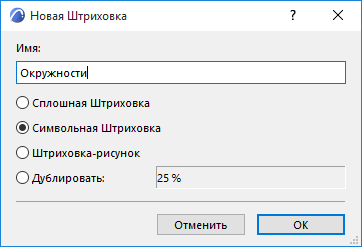

5.Введите название новой штриховки.
6.Установите переключатель в положение Символьная Штриховка и нажмите кнопку OK.

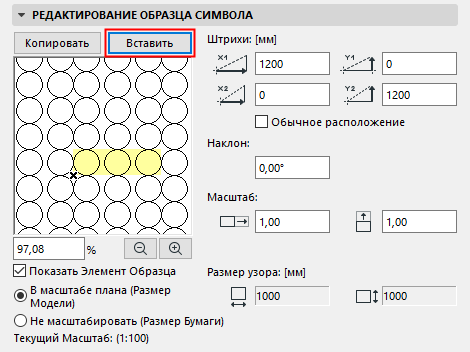

7.В панели Редактирования Образца Символа нажмите кнопку Вставить.
Примечание: Доступна вставка только Линий, Дуг и Узловых Точек.
8.Скопированный образец появится в окне Предварительного просмотра.
9.Активируйте маркер Показать Элемент Образца, чтобы выделить цветом образец штриховки в окне Предварительного просмотра.

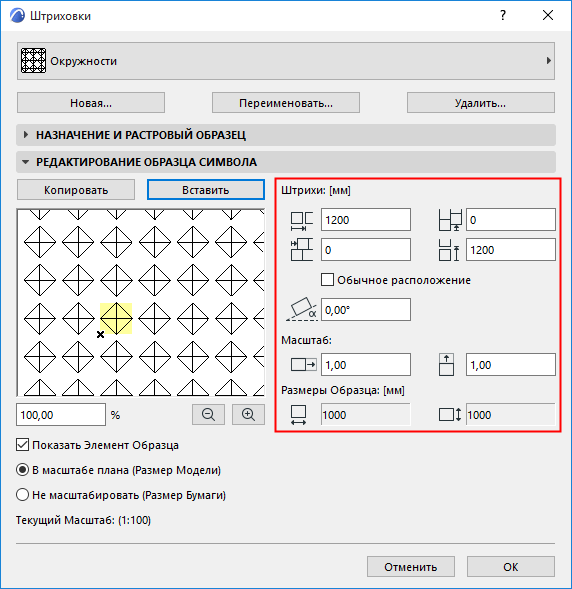

10.Воспользуйтесь следующими элементами управления, чтобы настроить размеры и угол поворота образца штриховки.
Штрихи: Эти четыре поля предназначены для настройки векторного смещения образца символьной штриховки.
Сначала обратите внимание на размеры образца символа (приведенный в нижней части этой панели). Это абсолютный размер Символьного Образца в окне Плана Этажа.
•X1 и Y1: Эти значения определяют горизонтальное (X1) и вертикальное (Y1) расстояния между элементами символов для первого вектора рисунка. Например, если размер символа составляет 1000 мм, то значение X1, равное 1500, для векторного рисунка означает, что элементы символа будут располагаться на расстоянии 500 мм друг от друга.
•X2 и Y2: Эти значения определяют горизонтальное (X2) и вертикальное (Y2) расстояния между элементами символа для второго вектора рисунка. Например, если размер символа составляет 1000 мм, то значение X2, равное 750, означает, что следующая строка элементов символа будет смещена на 750 мм относительно первого горизонтального вектора (равного 1500 мм).
Поворот: Задайте угол поворота образца штриховки в градусах.
Масштаб: Введите масштабный множитель для растяжения или сжатия символьного рисунка штриховки по горизонтали и вертикали. (По умолчанию масштабный множитель в обоих направлениях установлен в 1.0, то есть символ не растягивается и не сжимается.)
Поле процента и кнопки увеличения управляют только уровнем увеличения штриховки, отображаемой в окне предварительного просмотра. В окне предварительного просмотра символьный рисунок приводится с указанным уровнем увеличения изображения относительно его представления на Плане Этажа.
Для определения взаимосвязи между штриховкой и масштабом проекта воспользуйтесь присутствующим ниже переключателем.
См. также Масштаб Штриховок.
Редактирование Символьной Штриховки
1.В диалоге Штриховок выберите символьную штриховку, которую требуется отредактировать.
2.Нажмите кнопку Копировать.
Затем вернитесь в окно плана этажа и выполните команду Вставить. После этого символ становится редактируемым.
Символьные штриховки, использующиеся в многослойных элементах, имеют детальные параметры, позволяющие производить точную настройку их внешнего вида:
Применение Символьных Штриховок для Многослойных Элементов: По размеру слоя.
