Использование градиентной штриховки

Используется только как штриховка чертежей и поэтому является доступной только в инструменте Штриховка. (Штриховка чертежей - это та штриховка, которая вычерчивается вручную с помощью инструмента Штриховка.)

Цель градиентной штриховки - улучшение архитектурной графики; она не содержит никаких физических свойств и поэтому доступна для 2D-штриховки, созданной только с помощью инструмента Штриховка (штриховка чертежей). Градиентная штриховка не доступна для конструктивных элементов (то есть она не может выступать в роли штриховки сечений и штриховки поверхностей).

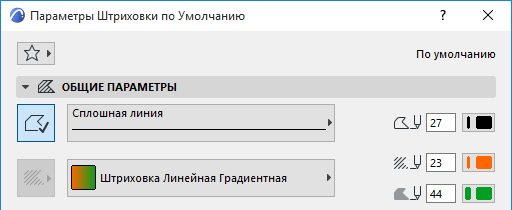

Для получения линейной градиентной штриховки выберите два различных цвета пера (для фона и переднего плана) в панели Общие параметры диалога Параметры штриховки.

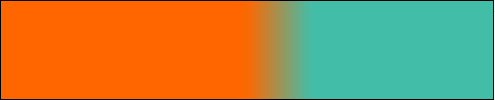

При нанесении штриховки Вы увидите, что образец штриховки будет представлять собой смешение этих двух цветов с областью плавного перехода между ними.

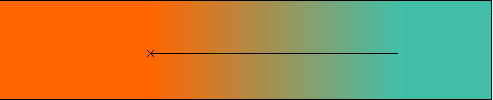

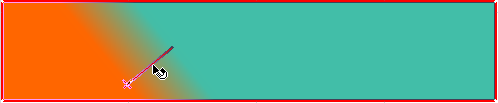

Расположение, угол наклона и размер области перехода может изменяться с помощью вектора штриховки, который виден только в том случае, когда активированы дополнительные средства построения и редактирования чертежей, а именно, Векторы штриховки в подменю Вид > Параметры вывода на экран.

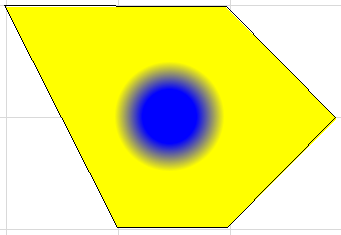

Другой разновидностью градиентной штриховки является радиальная, которая имеет форму круга. В этом случае два цвета пера (для переднего плана и фона) определяют соответственно цвета внутренней и внешней составляющих градиентной штриховки.

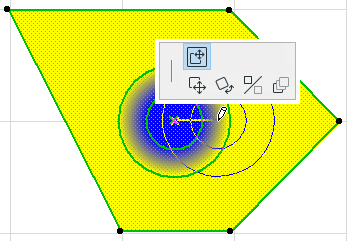

С помощью вектора штриховки вы можете изменить начало градиентной штриховки, область распространения обоих цветов, а также область перехода цветов.

Примечание: для перемещения вектора штриховки убедитесь, что в Локальной Панели выбран вариант Перемещение подэлемента.
