Создание и редактирование Штриховки-Рисунка

Штриховки-Рисунки можно применять в качестве фона Штриховок Чертежей или Поверхностей.

Шаблон ARCHICAD содержит некоторое количество преднастроенных Штриховок-рисунков, но вы можете создать и собственные штриховки.


Создание Новой Штриховки-Рисунка

1.Воспользуйтесь командой Параметры > Реквизиты Элементов > Штриховки.

2.Нажмите кнопку Новая.

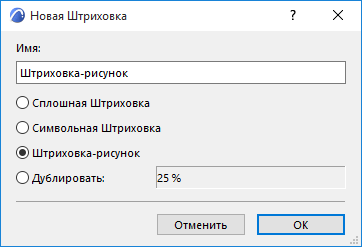

3.В диалоге Новой Штриховки установите переключатель в положение Штриховка-рисунок.


4.В результате появится диалог Штриховок. В панели Назначения и Растрового Образца настройте Использование штриховки для Чертежей и/или Поверхностей.

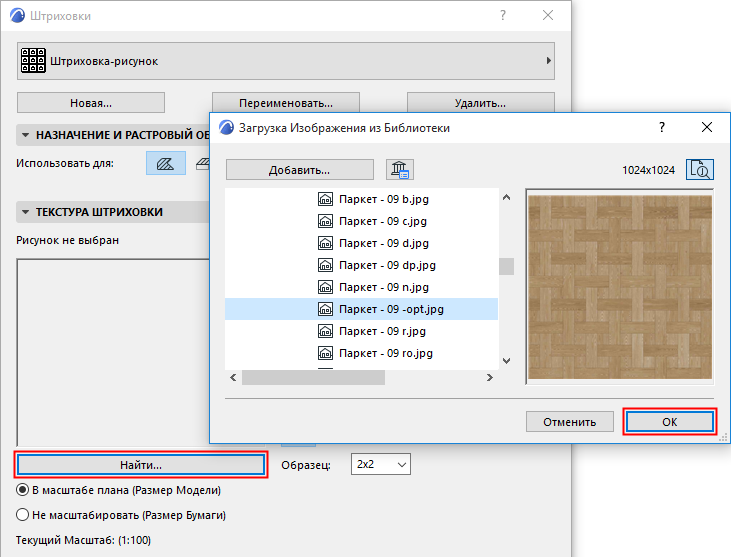

5.В панели Текстуры Штриховки нажмите кнопку Найти. В открывшемся диалоге укажите подходящее изображение и нажмите кнопку OK.

6.При помощи выпадающего списка Образца выберите количество образцов текстуры для отображения в окне Предварительного просмотра.

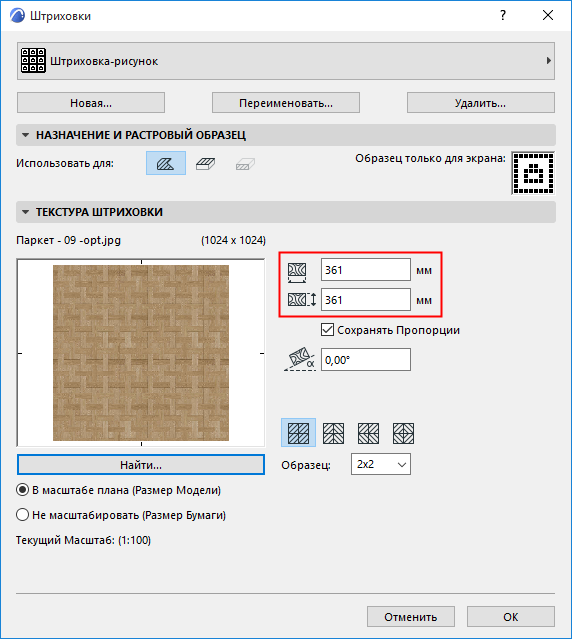

7.Воспользуйтесь элементами управления Размерами Изображения, чтобы настроить размеры образца штриховки.


Сохранять Пропорции: Отметьте этот маркер для сохранения соотношения сторон изображения.

Поворот: Введите угол поворота изображения относительно горизонтали.

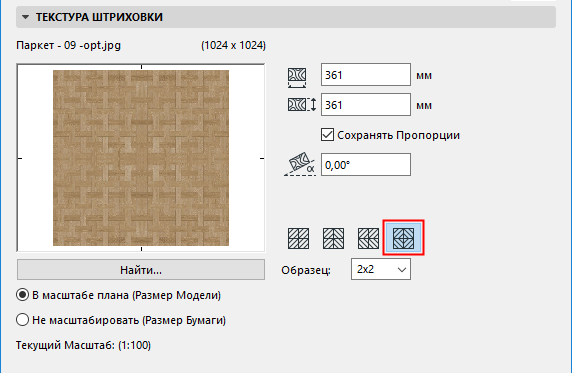

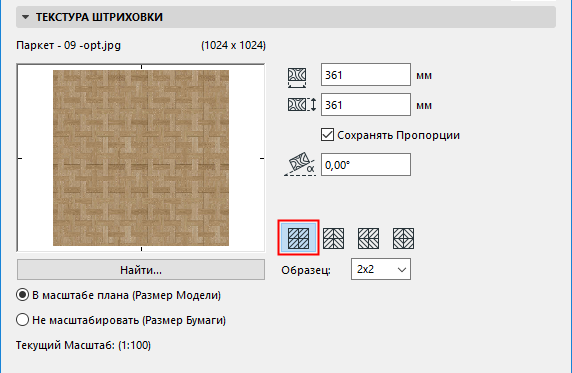

8.Выберите Метод Зеркального Отображения, чтобы настроить способ тиражирования образца штриховки. Можно выбрать зеркальное отражение по вертикали, по горизонтали, в обоих направлениях или без отражения.

FabricMirror1.png   FabricMirror2.png

Для определения взаимосвязи между штриховкой и масштабом проекта воспользуйтесь присутствующим ниже переключателем.

См. также Масштаб Штриховок.

9.Нажмите ОК для сохранения вновь созданной штриховки в качестве реквизита Вашего проекта.
