Объединение Чертежных Элементов в Полилинию
Соединяющиеся между собой линии, дуги и полилинии могут быть преобразованы в одну Полилинию.
•Выберите все соединяющиеся элементы.
•Выполните команду Редактор > Изменить форму > Унифицировать.
Для создаваемой Полилинии будут применены реквизиты последнего выбранного элемента.
В результате применения команды Унифицирования можно объединить сразу несколько наборов выбранных соединяющихся элементов.
Примечание: Сгруппированные элементы следует Временно Разгруппировать перед выполнением этой операции.
См. также Пересечение Двух Элементов.
Преобразование Замкнутой Полилинии в Разомкнутую
Для преобразования замкнутой Полилинии в разомкнутую путем удаления одного из ее сегментов:
•Активируйте инструмент Указатель.
•Сделайте щелчок при нажатой клавише Ctrl/Cmd на том сегменте, который хотите удалить.
Примечание: Таким же образом можно преобразовать Полилинию, имеющую не менее трех сегментов, в две независимые Полилинии.
Декомпозирование Полилиний
1.Выберите Полилинию.
2.Активируйте команду меню Редактор > Изменить Форму > Декомпозировать в Текущем Виде.
Полученные в результате линии и арки будут объединены в одну группу, но при необходимости их можно разгруппировать.
См. также Декомпозиция в Текущем Виде.
Штриховые Полилинии: Посегментное или Непрерывное Распределение Образца
Для штриховых Полилиний можно выбрать в диалоге их Параметров способ распределения штрихов.

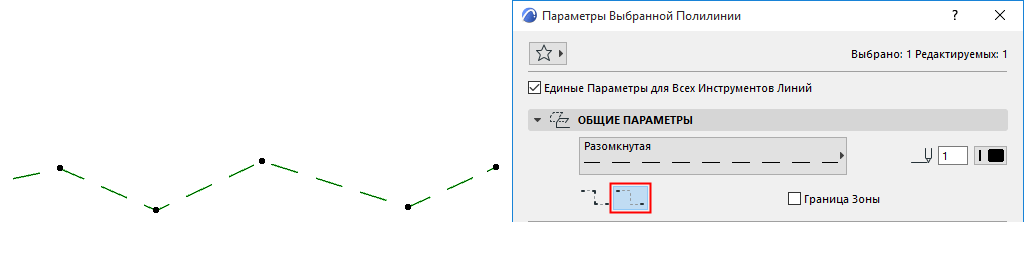

Распределение Образца Штрихов Вдоль Всей Полилинии

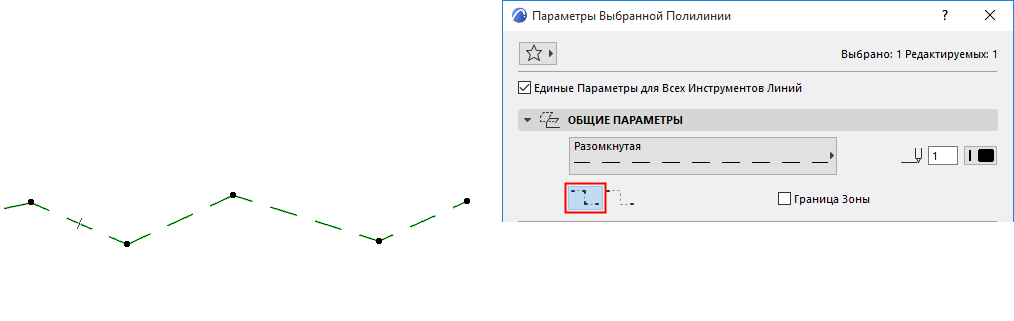

Распределение Образца Штрихов По Сегментам
