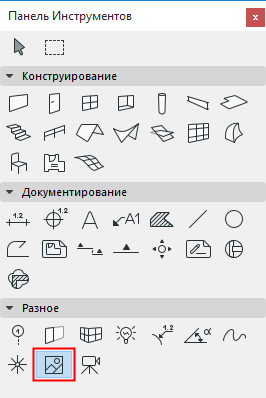

Рисунок - это файл изображения, импортированный и вложенный в файл проекта ARCHICAD. Он может вставляться в любое из 2D-окон (план этажа, разрез/фасад/внутренний вид, 3D-документ, чертеж детали, рабочий лист, макет). Инструмент Рисунок служит для размещения и манипулирования рисунками.
Для получения дополнительной информации см. Инструмент Рисунок.
Размещенный рисунок может выступить в качестве фона модели ARCHICAD с помощью функции Настройка вида.
См. Настройка вида.
Вы также можете разместить на плане этажа в качестве рисунка вырезанное содержимое окна ARCHICAD.
Примечание: Чертежам, в отличие от рисунков, назначаются номера ID и (факультативные) заголовки. Рамки чертежей можно редактировать вручную. В отличие от рисунков чертежи представляют собой связанные файлы, которые могут обновляться.
Для получения дополнительной информации см. Чертежи в модельных видах.
Рисунки могут показываться с манипуляторами, без манипуляторов или просто в виде рамки. Способ показа носит глобальный характер в том смысле, что он действует на все размещенные рисунки. Этот выбор производится с помощью команды-переключателя Манипуляторы рисунков в подменю Вид > Параметры вывода на экран.
Примечание: Не зависимо от метода импорта рисунки всегда вставляются в проект и могут существенно увеличить размер его файла. Не увеличивайте без надобности размер и разрешающую способность рисунка.
После установки необходимых параметров в диалоговом окне Параметры рисунка выйдите из него по кнопке ОК и щелчком на плане этажа разместите рисунок. Если результат Вас не устраивает (например, рисунок слишком мал или слишком большой), выполните команду Редактор > Отменить, откройте диалоговое окно Параметры рисунка еще раз, измените соответствующим образом необходимые параметры и повторно разместите рисунок.
Вы также можете изменить размеры рисунка непосредственно. Нажмите клавишу Shift для пропорционального изменения размеров. При желании Вы можете изменять размеры рисунка по осям X и Y независимо.
Перед размещением рисунка за курсором следует серый контур рисунка, показывая его размеры. Точка привязки серого контура чувствительна к вершинам и сторонам контура рисунка. Для деактивации этой возможности откройте диалоговое окно команды Параметры > Окружающая среда > Представление на экране и снимите отметку с маркера Показать ограничивающий прямоугольник для объектов, колонн, рисунков и чертежей.
Вы также можете разместить рисунки в ARCHICAD непосредственно без использования инструмента размещения рисунков, вставляя их из буфера обмена. В буфер обмена можно копировать рисунки из окон ARCHICAD (например, из окна реалистического фотоизображения) или из других программ обработки изображений. Вставляемый элемент рассматривается в ARCHICAD как рисунок.
Примечание: Рисунки, импортируемые таким образом, всегда вставляются попиксельно с учетом текущего уровня увеличения.
