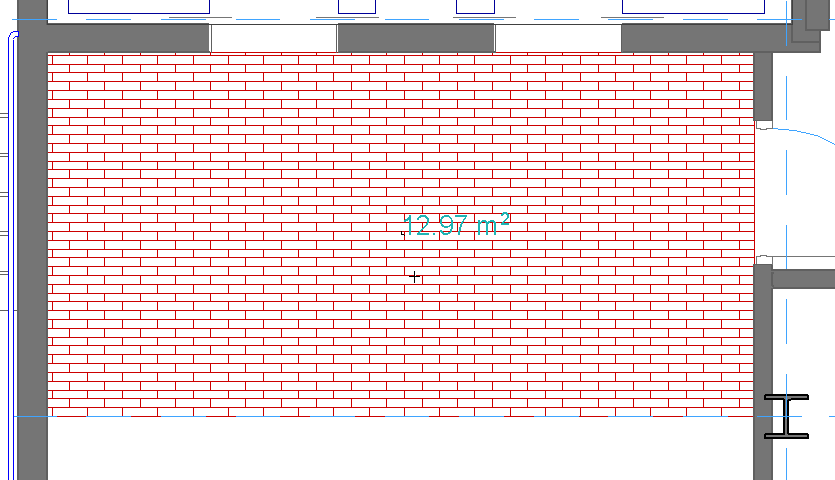

Для отображения площади штриховки активируйте маркер Показывать Площадь, находящийся в панели Общих Параметров диалога Параметров Штриховки. Создав контур штриховки, переместите курсор, принявший форму Молотка, в то место, в котором требуется разместить текстовый блок площади штриховки, и сделайте щелчок мышью.
Создается текстовый блок с указанием площади заштрихованной области. Параметры текстового блока принимают значения по умолчанию, установленные для размерных текстов в диалоге Параметры текста размера. Такой текст всегда представляется на экране в горизонтальном направлении, даже при повороте и зеркальном отражении штриховки, а также при повороте самого вида.
См. Настроить Ориентацию.
Примечание: если штриховка содержит отверстия, то их площади вычитаются из площади заштрихованной области.
Для изменения шрифта или содержимого текстового блока выберите только текстовый блок (не Штриховку) и отредактируйте Параметры Размерного Текста (в данном случае команда меню Редактор в разделе Параметры Элемента будет называться Параметры Текста Размера). Стиль Текста Штриховки, если он отображается, сохраняется в Избранных Параметрах Штриховок.
См. также Параметры текста размера.
Примечание: Избранные Параметры инструмента Текст могут применяться для текстовых блоков Размеров, Выносок и Текстов Штриховок.
Единицы измерения площади и точность ее вычисления (количество десятичных знаков) устанавливаются в диалоге Размерные числа (Параметры > Рабочая среда проекта > Размерные числа).
Текст заштрихованной области всегда располагается горизонтально не зависимо от ориентации вида.
