Способы показа Штриховки: Истинное Отображение или Растровое
Каждый образец штриховки имеет два способа показа: Истинное Отображение или Растровое.
По умолчанию для всей штриховки проекта применяется Истинное Отображение (при помощи переключателя в меню Вид > Параметры Вывода на Экран).
Если эта функция отключена, то штриховка отображается на экране в виде растра. При выводе на притер или плоттер всегда используется Истинное Отображение Штриховки, даже если для показа на экране применено растровое отображение.
Растровые варианты всех преднастроенных образцов штриховки являются аппроксимированными эквивалентами Истиной Штриховки. Если вы измените образец Истиной Штриховки или создадите новый образец символьной штриховки, то потребуется вручную создать растровый образец штриховки.

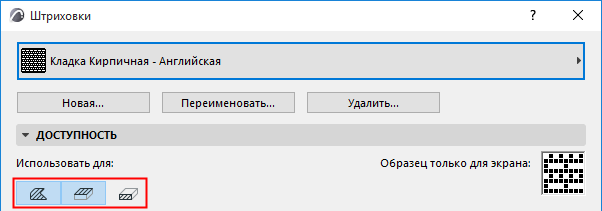

Воспользуйтесь панелью Доступности в диалоге Штриховок, чтобы просмотреть или отредактировать растровый образец Штриховки (образец только для экрана).
Этот образец используется:
•для упрощения идентификации реквизитов в выпадающих списках штриховки
•для показа штриховки на экране, если Истинное Отображение Штриховки отключено (меню Вид > Параметры Вывода на Экран).
Для редактирования растрового образца штриховки щелчками мыши поменяйте нужным образом состояние пикселов в окне образца; каждый щелчок меняет состояние указанного пиксела на противоположное: белый цвет на черный и наоборот.
