Основные макеты

Основной макет - это шаблон, определяющий размер макетов (страниц) книги макетов. Каждый макет приписывается основному макету.

Графические и текстовые элементы, размещаемые в основном макете (так называемые основные элементы), появляются во всех макетах, использующих этот основной макет в качестве шаблона.

Основные макеты размещаются в одноименной папке книги макетов и при этом им даются, как правило, характерные имена.

В состав ARCHICAD включается несколько предварительно определенных основных макетов. Вы можете воспользоваться одним из них или создать свой собственный.

Большинство из этих возможностей устанавливается в основном макете.

См. Параметры Основного Макета.

Открытие основного макета

Для открытия основного макета произведите двойной щелчок на его имени в книге макетов.

По умолчанию все Макеты и Основные Макеты открываются в новых вкладках или окнах.

Новый Макет или Основной Макет может быть открыт в том же окне, что и предыдущий, либо в отдельной вкладке. Эти настройки открытия вкладок можно изменить в диалоге Параметры > Окружающая Среда > Дополнительные Параметры.

Основной макет по умолчанию

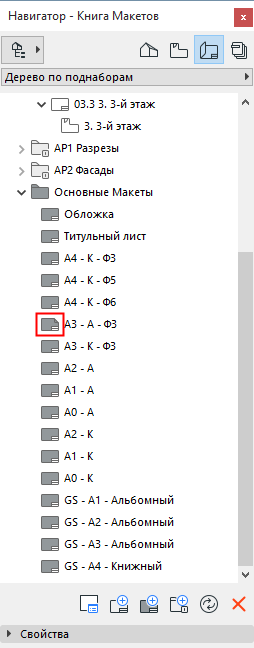

Один из основных макетов применяется по умолчанию ко всем создаваемым макетам. Основной макет, выбираемый по умолчанию, представляется пиктограммой с загнутым уголком.


Для замены основного макета по умолчанию:

выберите требуемый основной макет в навигаторе или организаторе и выполните одно из следующих действий:

в контекстном меню выберите команду Установить по умолчанию;

Откройте диалоговое окно Параметры основного макета  и отметьте маркер Установить в качестве основного макета по умолчанию.

Применение основного макета

Чтобы применить к макету другой основной макет, выполните одно из следующих действий:

Перетащите основной макет на выбранный макет.

Перетащите макет на требуемый основной макет.

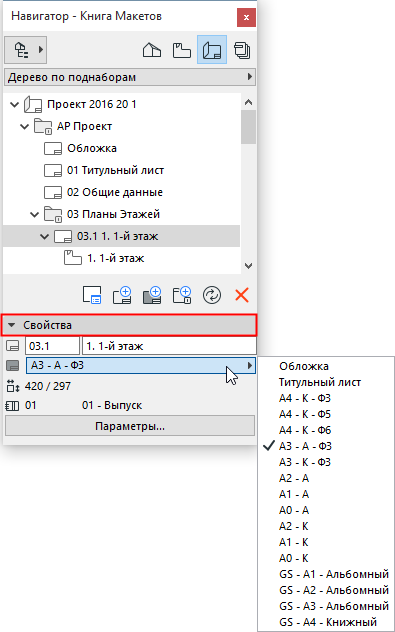

Выберите макет, затем выберите другой основной макет из всплывающего меню в нижней части панели навигатора, либо откройте диалоговое окно установки параметров требуемого макета и выберите там другой основной макет.


Создание Нового Основного Макета

для создания нового основного макета выполните одно из следующих действий:

Воспользуйтесь командой Новый основной макет в контекстном меню любого основного макета в навигаторе.

Выберите команду Документ > Альбом чертежей > Новый основной макет.

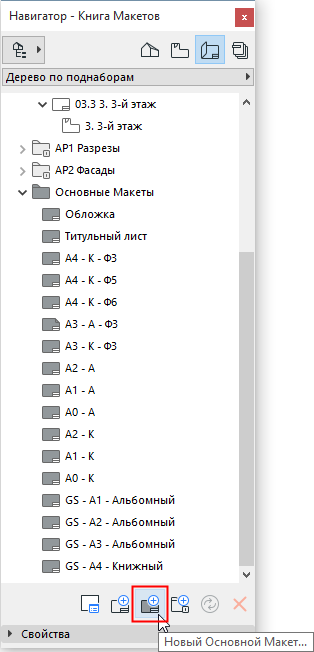

Нажмите пиктограмму Новый основной макет в навигаторе или организаторе.


Блок заголовка основного макета

Задаваемые по умолчанию основные макеты включают блоки заголовков, которые строятся из чертежных 2D-элементов, текстовых элементов и автотекста. Автотекст состоит из предварительно определенных специальных текстовых элементов, которые генерируются программой.

См. также Автотекст.

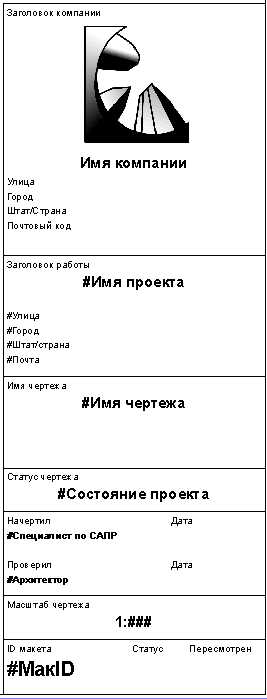

Например, блоки заголовков шаблона основного макета, приведенные на рисунках ниже, включают, помимо прочего, автотексты названия проекта, названия чертежа, состояния проекта и ID макета, а также текстовые элементы и товарный знак.


Вы можете отредактировать существующий блок заголовка или создать новый. Для этого следует открыть основной макет и с помощью 2D-инструментов и инструментов создания текстов произвести его модификацию или создание нового.

Вывод на экран элементов основного макета

Чтобы показывать одним цветом все элементы основного макета, воспользуйтесь соответствующим маркером в диалоге команды Параметры > Окружающая среда > Представление на экране. В противном случае элементы основного макета показываются в их исходном цвете.

Чтобы показать элементы основного макета поверх макета или под ним, выберите соответствующий вариант в панели Имя и размер диалогового окна Параметры основного макета.

Вы можете показать на экране все элементы основного макета или спрятать их сразу же во всех макетах (а не в отдельных) с помощью команды Вид > Параметры вывода на экран > Элементы основного макета. Эта команда также действует на основные элементы макетов, используемых в качестве фонов.

Если Вы показываете макет в качестве фона, все элементы основного макета будут показываться как составная часть фона.
