Чертежи могут размещаться в макете по отдельности или в совокупности следующим образом.
Перетаскивание Видов в Макеты (Панель Навигатора или Организатор)
Размещение Чертежей из Внешних Приложений
Размещение Чертежа с использованием Редактора Макетов
Размещение отдельного Чертежа с использованием Инструмента Чертеж
Сохранение Вида и Размещение в Макете
Импорт видов из внешнего проекта ARCHICAD (индивидуального или Teamwork)
Размеры и Точка Привязки размещаемого Чертежа настраиваются в диалоге Параметров Чертежа (панель Размер и Отображение).
Параметры Чертежа - панель Размер и Отображение

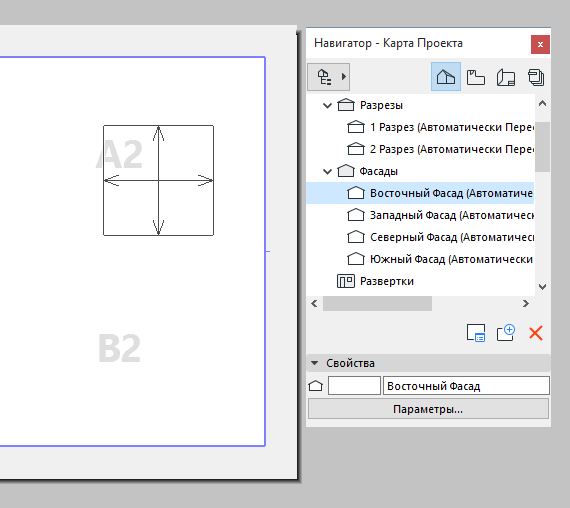

Перетаскивание Видов в Макеты (Панель Навигатора или Организатор)
Активировав окно Макета, перейдите в Панель Навигатора или Организатора и перетащите один или несколько элементов (проекций, видов текущего проекта или видов из внешних файлов ARCHICAD) непосредственно в макет. Перемещаемые в макет проекции преобразуются в виды с их текущими параметрами. Вновь созданный вид добавляется в карту видов, а вновь размещенный чертеж добавляется в книгу макетов.
Примечание: При одновременном размещении в макете нескольких элементов из навигатора/организатора, процедура размещения будет производиться в соответствии с правилами (например, авторазмещение), установленными в панели Размещение
чертежа диалогового окна Параметры основного макета.
Доступ к Видам/Макетам Внешних Проектов ARCHICAD
Размещение в макете множества чертежей
Размещение Чертежей из Внешних Приложений
1.Активируйте команду меню Файл > Внешние Данные > Разместить Внешний Чертеж из Файла.
2.В открывшемся диалоге Размещения Чертежа укажите путь к файлу (можно использовать файлы различных форматов изображений PDF, DXF и DWG). Нажмите кнопку Открыть.
3.С помощью курсора разместите чертеж в окне ARCHICAD.
Чтобы импортировать только определенные слои чертежей DWG/DXF/DWF,
см. “Активирование Неполного Открытия” в Параметры Открытия (Параметры Трансляции DXF/DWG).
Чтобы отобразить/скрыть исходные слои импортируемых в ARCHICAD чертежей DWG,
См. Вложенные Слои.
Воспользуйтесь диалогом Параметров Чертежа для настройки внешнего вида и поведения чертежа.
См. Инструмент Чертеж.
См. также Импорт файлов PDF в виде Чертежей.
Размещение Чертежа с использованием Редактора Макетов
В панели Организатора активируйте режим Редактора Макетов и перетащите проекции, виды и внешние файлы из левой панели в расположенную справа Книгу Макетов (или нажмите кнопку Разместить Чертеж в левой части Организатора).
См. Панель Организатора.
См. также Доступ к Видам/Макетам Внешних Проектов ARCHICAD.
При размещении чертежей действуют следующие правила:
•Если вы перетащите элемент на название существующего макета, то чертеж будет размещен на этом макете.
•Если вы перетащите элемент на название поднабора Книги Макетов, то чертеж будет размещен на новом макете, созданном автоматически внутри поднабора (или на самом верхнем уровне Книги Макетов).
Воспользуйтесь диалогом Параметров Чертежа для настройки внешнего вида и поведения чертежа.
См. Инструмент Чертеж.
Размещение отдельного Чертежа с использованием Инструмента Чертеж
Открыв окно Макета, активируйте в Панели Инструментов инструмент Чертеж и сделайте щелчок в окне Макета.
В открывшемся диалоге Размещения Чертежа выберите один из возможных источников Чертежа:

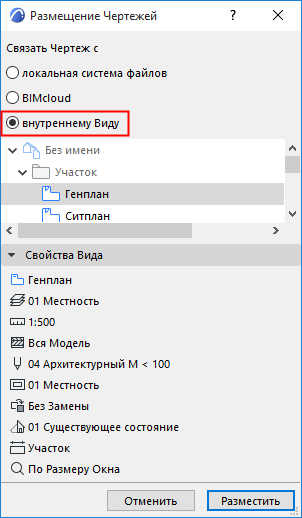

•Внутренний Вид: в диалоге будет отображена Карта Видов текущего проекта. Выберите вид и нажмите кнопку Разместить. (Информация о выбранном виде отображается в панели Свойств Вида, расположенной внизу.)
•Локальная система файлов: нажмите кнопку Найти и укажите путь к файлу чертежа.
Если вы укажете внешний файл проекта ARCHICAD, то снова будет открыт диалог Размещения Чертежа, содержащий Карту Видов выбранного проекта. Выберите вид и нажмите кнопку Разместить, чтобы разместить чертеж в активном окне Макета.

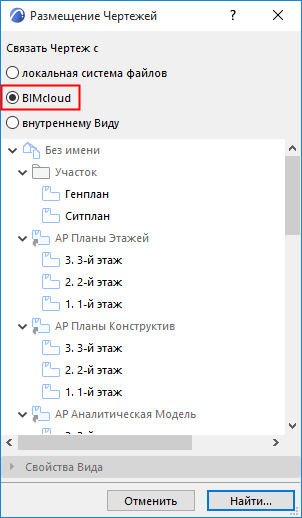

•BIMcloud: Нажмите кнопку Найти. В открывшемся окне Выбора Проекта Teamwork укажите сервер и находящийся на нем проект. В результате снова будет открыт диалог Размещения Чертежа с Картой Видов выбранного проекта. Выберите вид и нажмите кнопку Разместить, чтобы разместить чертеж в активном окне Макета.
Внимание: Для получения доступа к серверу и его проекту ваше имя пользователя должно присутствовать в списке пользователей проекта Teamwork.
Для получения дополнительной информации см. в Руководстве Пользователя BIMcloud.
Воспользуйтесь диалогом Параметров Чертежа для настройки внешнего вида и поведения чертежа.
См. Инструмент Чертеж.
Сохранение Вида и Размещение в Макете
Примечание: Данная команда доступна не во всех версиях локализации ARCHICAD.

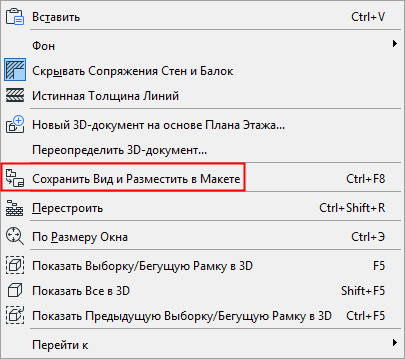

Активация команды Сохранить Вид и Разместить в Макете приводит к тому, что новый вид появляется одновременно в Карте Видов и в Книге Макетов.
Эта команда присутствует:
•в контекстном меню активного окна
•в контекстном меню вида/проекции в Выпадающей Панели Навигатора (при выборе вида она называется Разместить в Макете)
•в меню Документ
При этом активируется окно макета (открывается последний активный Макет или первый Макет Книги Макетов).
Щелчком мыши укажите место размещения чертежа.
Импорт видов из внешнего проекта ARCHICAD (индивидуального или Teamwork)
Импорт из индивидуального проекта ARCHICAD
1.Файл > Внешние Данные > Разместить Внешний Чертеж
2.В открывшемся диалоге выберите проект ARCHICAD (PLA или PLN).
3.Нажмите кнопку Открыть.
4.В результате будет открыт диалог Импорта видов из Проекта ARCHICAD. Выберите вид(ы) для импорта и способ добавления их в Книгу Макетов.
5.Нажмите кнопку Выбрать. Виды будут добавлены в Книгу Макетов.
Импорт из проекта Teamwork
1.Файл > Внешние Данные > Разместить Внешний Чертеж из BIMcloud:
2.В открывшемся окне Выбора Проекта Teamwork укажите сервер и находящийся на нем проект.
Примечание: Чтобы использовать чертеж из проекта Teamwork, этот проект Teamwork должен иметь тот же номер версии, что и основной проект.
3.Нажмите кнопку Выбрать.
Внимание: Для получения доступа к серверу и его проекту ваше имя пользователя должно присутствовать в списке пользователей проекта Teamwork.
4.В результате будет открыт диалог Импорта видов из Проекта ARCHICAD. Выберите вид(ы) для импорта и способ добавления их в Книгу Макетов.
5.Нажмите кнопку Выбрать. Виды будут добавлены в Книгу Макетов.
Размещение вида из другого файла проекта ARCHICAD приводит к запуску еще одного сеанса ARCHICAD.
Примечание: Если вы не хотите, чтобы новый сеанс работы ARCHICAD запускался при размещении каждого вида, воспользуйтесь командой меню Параметры > Окружающая Среда > Дополнительные Параметры и активируйте маркер “Не запускать новый ARCHICAD при размещении видов в макетах.”
После размещения вида из внешнего файла проекта ARCHICAD карта видов и структура книги макетов этого исходного файла будут представлены в меню Выбор проекта и Вы можете легко разместить дополнительные чертежи в книге макетов текущего проекта.
