Экспорт/Импорт Задач при помощи Разметки PDF
Сохранив или опубликовав виды и/или макеты ARCHICAD в формате PDF, можно передать эти файлы для разметки в приложениях просмотра PDF (например, Bluebeam).
Затем разметку PDF можно импортировать назад в ARCHICAD через Организатор Задач. Импортированная разметка появится в исходных видах проекта ARCHICAD.
Этот процесс можно повторять многократно. Повторно импортируя разметку из PDF, вы можете включать или не включать дублирующиеся или измененные элементы Разметки.
Примечания:
–Этот метод работает только при условии того, что виды разметки были созданы в ARCHICAD.
–На Mac не используйте функцию Предпросмотра для разметки файлов PDF.
Создание PDF-документов для Разметки
В ARCHICAD воспользуйтесь Издателем, чтобы создать набор или элементы Издателя в формате PDF.
См. Вывод в формате PDF с помощью Издателя.
Затем передайте файл PDF для разметки в стороннем приложении.
Импорт Задач в ARCHICAD
Получив назад файл PDF с разметкой, выполните в ARCHICAD следующие действия, чтобы импортировать Задачи:
1.Откройте Организатор Задач.
2.Выберите из выпадающего списка Дополнительных Параметров:
–Импорт
–Импорт из BIMcloud

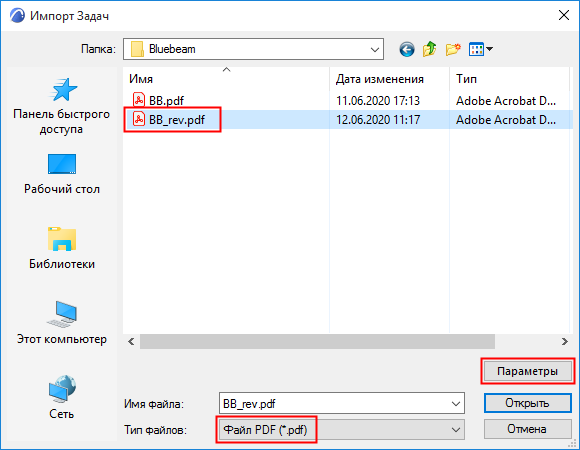

3.Укажите путь к файлу в формате PDF.
4.Нажмите кнопку Параметры.

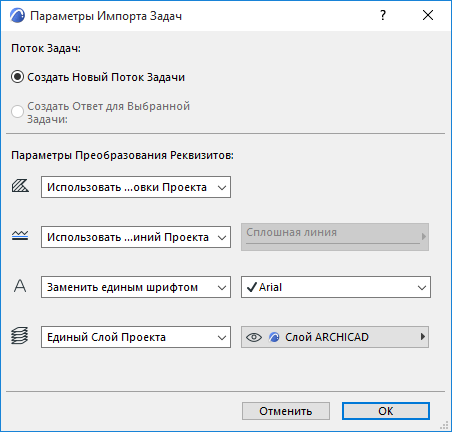

В результате будет открыт диалог Параметров Импорта Задач:
Параметры Импорта Задач
Выберите, как импортируемые Задачи должны отображаться в Организаторе Задач.
•Создать Новый Поток Задачи: импортированные Задачи образуют отдельный поток (в Организаторе Задач можно сортировать элементы по потокам).
•Создать Ответ для Выбранной Задачи: данный вариант становится доступен в том случае, если Задача в данный момент открыта в Менеджере Задач. Выберите этот вариант, чтобы импортируемая задача была включена в активную Задачу в виде ее дочернего элемента.
Совет. Чтобы создать отдельную “категорию” для импортированных Задач, сначала создайте новую Задачу в ARCHICAD и присвойте ей название (например, “Импортированные из PDF Задачи”). Затем выберите эту новую Задачу, активируйте импорт Задач из PDF и выберите вариант “Создать Ответ для Выбранной Задачи”. В результате импортированные Задачи будут включены в созданную специально для них Задачу (воспользуйтесь Сортировкой по Потокам).
Параметры Преобразования Реквизитов
Выберите способы преобразования штриховок, линий, шрифтов и слоев импортируемых Задач.
Штриховки
•Использовать Образцы Штриховки Проекта: новые штриховки не будут импортироваться из PDF. Все штриховки, не имеющие аналогов в проекте, будут преобразованы в сплошную штриховку.
•Импортировать из PDF в виде Символьной Штриховки: для импортируемой штриховки в проекте будут созданы новые реквизиты векторной штриховки. Пример: “60% Сплошная Штриховка PDF”)
•Импортировать из PDF в виде Штриховки-рисунка: будут созданы новые реквизиты штриховок-рисунков для всех штриховок, не имеющих аналогов в проекте.
Примечание: создаваемые файлы штриховок включаются во Вложенную Библиотеку проекта. При работе над проектом Teamwork необходимы следующие права доступа: Библиотечные Элементы - Создание.

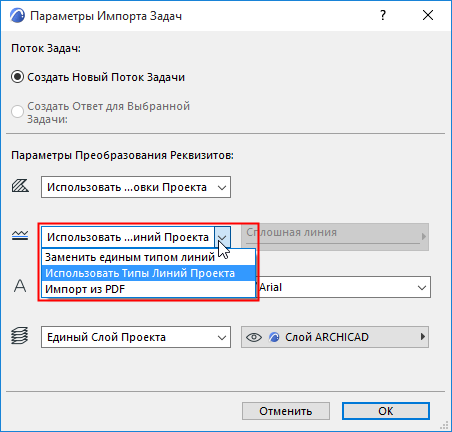

Линии
•Использовать Типы Линий Проекта: новые Линии не будут импортироваться. Задачи будут отображаться с использованием существующих в проекте ARCHICAD линий (сплошной, штриховой, пунктирной и т. д.). Если соответствующие линии отсутствуют в проекте ARCHICAD, то вместо них будет применяться сплошная линия.
•Заменить единым типом линий: выберите один из Типов Линий проекта. Импортированные Задачи будут отображаться с использованием этого Типа Линий.
•Импорт из PDF: Типы Линий Задач будут импортированы и добавлены в проект ARCHICAD.

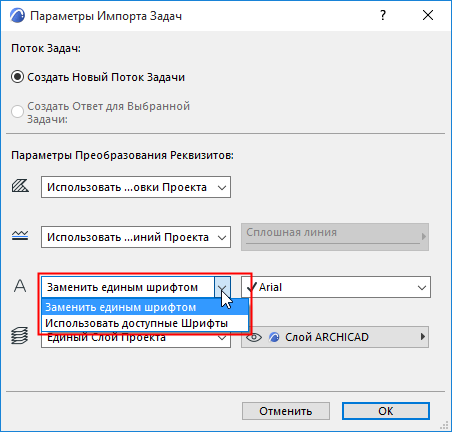

Шрифт Текста
•Заменить единым шрифтом: выберите один из шрифтов проекта для отображения текстовых элементов импортированных Задач.
•Использовать доступные Шрифты: тексты импортированных Задач будут отображаться с использованием аналогичных шрифтов, доступных в проекте ARCHICAD.

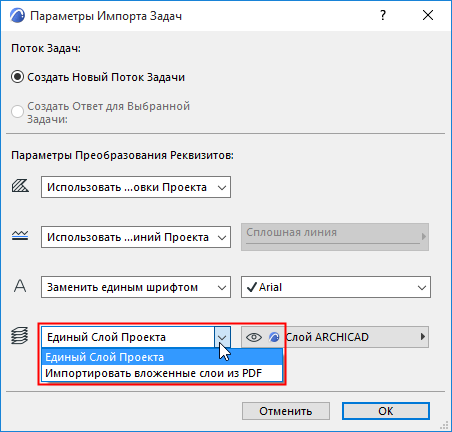

Слои Задач
•Единый Слой Проекта: выберите один из присутствующих в проекте Слоев, чтобы разместить на нем импортированные Задачи.
•Импортировать вложенные слои из PDF: Задачи будут размещены на слоях, соответствующих вложенным слоям PDF-файла (если они имеются). Эти вложенные слои будут добавлены в проект ARCHICAD.
Настроив Параметры Импорта Задач, нажмите кнопку OK для возврата в диалог Импорта Задач.
Импорт Задач
1.В диалоге Импорта Задач выберите импортируемый файл. Нажмите кнопку Открыть.
2.В результате будет открыт диалог Выбора Задач для Импорта:
3.Выберите исходные документы в PDF для импорта Задач.
4.При необходимости отфильтруйте Задачи:
–Пропустить дублирующиеся Задачи: дублирующиеся Задачи уже были импортированы в ARCHICAD, и они с этого момента не менялись в PDF. Отметьте этот маркер, чтобы пропустить импорт подобных дублирующихся Задач.
–Пропустить измененные Задачи: измененные Задачи уже были импортированы в ARCHICAD, но затем они были изменены в PDF. Отметьте данный маркер, чтобы пропустить импорт этих Задач.
–Пропустить неидентифицированные Задачи: некоторые приложения разметки не назначают уникальные ID Задач. По этой причине Задачи невозможно идентифицировать как новые, дублирующиеся или измененные (это не является проблемой рабочего процесса Bluebeam Revu). Отметьте данный маркер, чтобы пропустить импорт этих Задач.

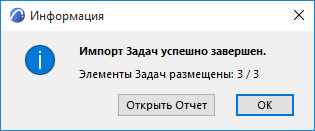

5.Нажмите кнопку Импорт. В результате будет открыт Информационный диалог:

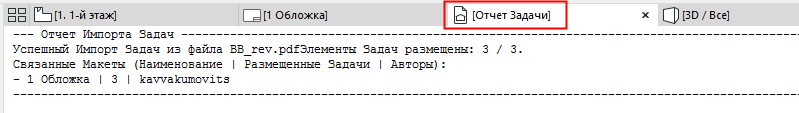

6.Нажмите кнопку Открыть Отчет, чтобы увидеть сводную информацию о Задачах, добавленных в исходные виды ARCHICAD, или нажмите кнопку OK, чтобы пропустить отчет.
Все новые Задачи будут отображены в Организаторе Задач.
7.Откройте соответствующие виды ARCHICAD или Макеты, чтобы ознакомиться с импортированными Задачами.
