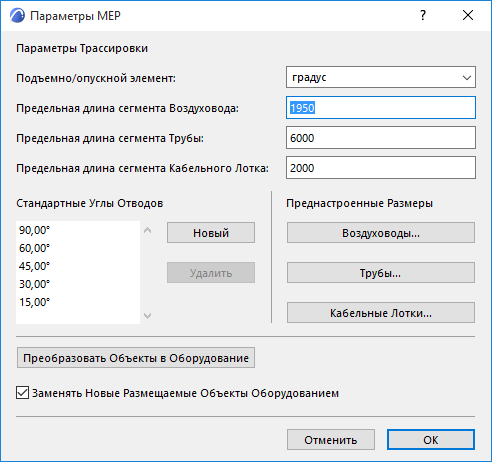

Этот диалог предназначен для настройки общих параметров Трассировки, выполняемой при помощи MEP Modeler.
Чтобы открыть его, воспользуйтесь командой меню Параметры > Рабочая Среда Проекта > Параметры MEP (или нажмите кнопку Параметров MEP в Табло Команд Инженера MEP).
Единицы Измерения Подъема/Спуска
Этот параметр учитывается при трассировке элементов под углом: единицы измерения углов наклона (градусы или миллиметры/метры).
Предельная длина сегментов (Воздуховодов, Труб или Кабельных Лотков)
В процессе трассировки вы можете задать любое расстояние для размещения последовательности прямолинейных MEP-элементов. По окончании создания трассы эти прямолинейные участки автоматически делятся на сегменты заданной длины.
Стандартные Углы Отводов
При трассировке в окне Плана Этажа появляются Направляющие Линии (при условии, что показ Направляющих включен). Эти Направляющие Линии соответствуют стандартным углам отводов (поворотов трассы), задаваемым здесь.
Нажмите кнопку Новый, если вам необходимо добавить дополнительные значения в список.
Преднастроенные Размеры
Преднастроенные поперечные сечения доступны для всех MEP-инструментов. Эти размеры можно применять при настройке операций Трассировки в Панели Трассировки.
См. Преднастроенный Радиус Отвода для получения дополнительной информации..
Типы элементов MEP-совместимых объектов: Объект или Оборудование?
По умолчанию MEP-совместимые объекты из Библиотеки ARCHICAD размещаются при помощи Инструмента Объект, и им присваивается тип “Объект”.

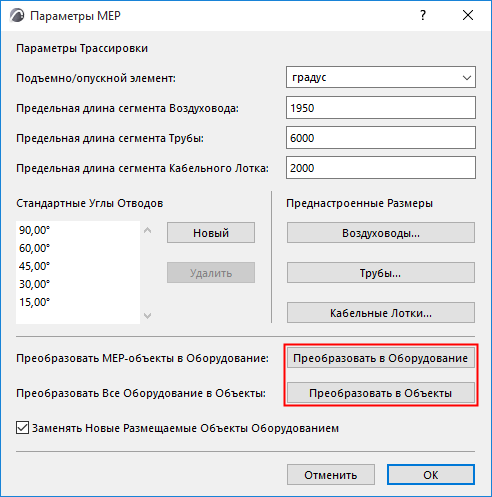

Элементы управления в диалоге Параметров MEP позволяют переключить тип MEP-совместимых объектов.
Преобразовать MEP-объекты в Оборудование
Все размещенные MEP-совместимые Объекты преобразуются в Оборудование.
Если вы начинаете работать в окружающей среде MEP, то это преобразование упрощает поиск MEP-оборудования.
Преобразовать Все Оборудование в Объекты
Все Оборудование преобразуется в Объекты. Эту команду имеет смысл активировать, если:
•вы больше не предполагаете использовать окружающую среду MEP или
•необходимо преобразовать все элементы Оборудования в Объекты (например, если преобразование в Оборудование было выполнено с ошибками).
Заменять Новые Размещаемые Объекты Оборудованием
Если этот маркер отмечен, то всем MEP-совместимым объектам, размещаемым при помощи инструмента Объект, после закрытия диалога автоматически назначается тип "Оборудование".
Этот вариант следует использовать при работе в окружающей среде MEP. Изменение статуса маркера не отражается на уже размещенных Объектах.
