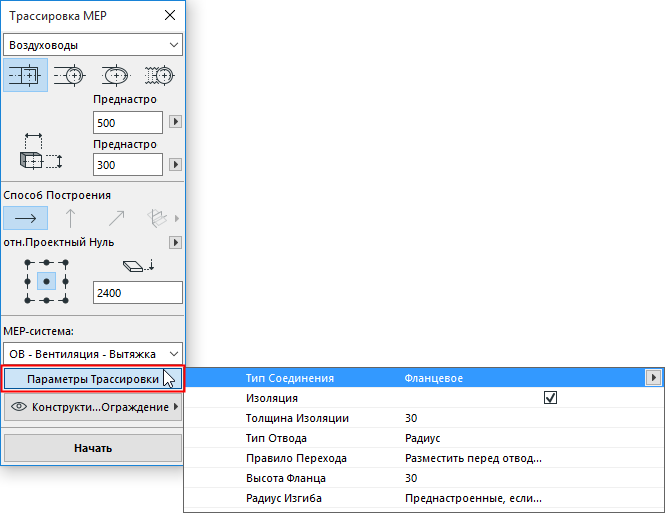

Нажмите в панели Трассировка MEP кнопку Параметры Трассировки.
Настраиваемые здесь параметры будут учитываться при следующем создании трассы. Набор доступных параметров зависит от выбора Воздуховодов, Трубопроводов или Кабелепроводки.
Тип Соединения
Выберите походящий тип (Фланцевое, Сварное, Простое и т. д.) и, при необходимости, задайте высоту/диаметр.
Изоляция
активация этого маркера приводит к созданию слоя изоляции снаружи элементов. Задайте Толщину Изоляции.
Правило Перехода
переходы — это автоматически размещаемые прямолинейные сегменты, обеспечивающие правильное соединение элементов с несовпадающей геометрией (шириной, высотой или формой). При изменении сечения отвода элемент Перехода может быть размещен перед отводом или после него. Выберите один из вариантов размещения Перехода (Разместить перед отводом/Разместить после отвода).
Радиусы Отводов (Параметры Трассировки)

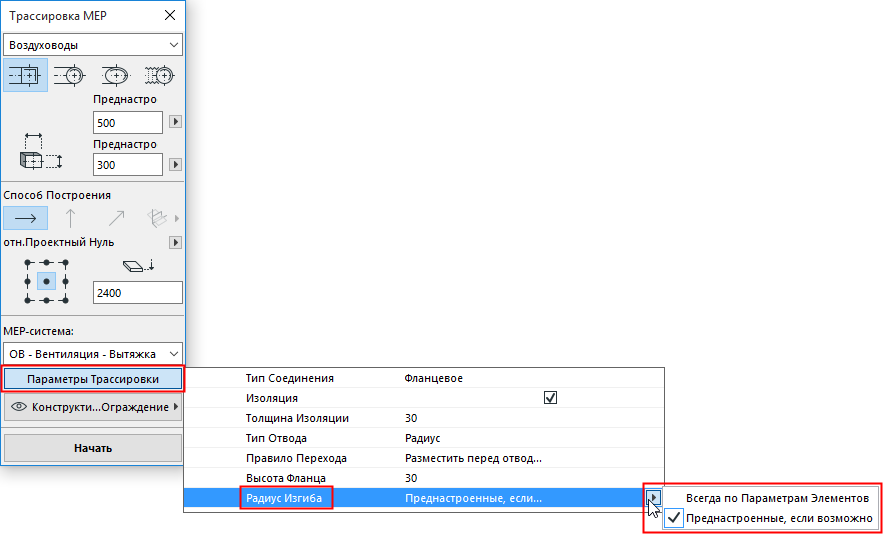

Отводы создаются автоматически в процессе трассировки. Выберите способ определения радиусов отводов:
Преднастроенный, если возможно
Используется радиус, преднастроенный для текущих размеров MEP-элемента (значения радиусов задаются в диалоге Параметров MEP: Преднастроенный Радиус Отвода.)
Всегда по параметрам элемента

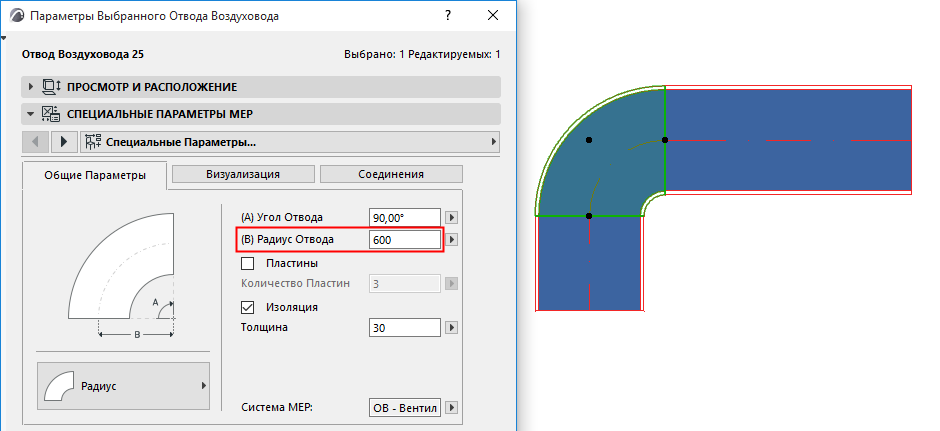

Используется радиус, заданный в диалоге Параметров Отвода по Умолчанию:
Радиус Отвода в операции трассировки: используется “Всегда по параметрам элемента”
